Wiederzusammenbau
7. Wiederholen Sie die Schritte 4 bis 6 für das andere
Zündmodul.
8. Drehen Sie das Schwungrad in beide Richtungen,
um den Abstand zwischen Magnet und
Zündmodulen zu überprüfen. Vergewissern Sie sich,
dass der Magnet nicht gegen das Modul anschlägt.
Überprüfen Sie den Luftspalt mit einer Fühlerlehre
und justieren Sie bei Bedarf nach. Der Luftspalt
muss 0,280/0,330 mm (0.011/0.013 in.) betragen.
9. Vergewissern Sie sich, dass die Kabel unter dem
ausgeformten Clip auf der Starterseite verlegt sind.
Elektronische DSAI-Zündanlage
HINWEIS: Für DSAI-Module ist keine Einstellung des
Luftspalts erforderlich.
1. Installieren Sie die DSAI-Zündmodule an den
Kurbelgehäusestegen so, dass die fl ache Seite zum
Schwungrad und die einzelnen Flachstecker nach
außen zeigen. Ziehen Sie die Schrauben mit 9,7 Nm
(86 in. lb.) in neuen Bohrungen bzw. mit 4,1 Nm (37
in. lb.) in wiederverwendeten Bohrungen fest.
2. Tragen Sie GE/Novaguard G661 oder ein gleichwer-
tiges Kabelharz zwischen der Unterseite der Steck-
erstifte auf das Modul auf, um eine wasserfeste
Trennschicht zu schaff en. Es darf jedoch kein
Kabelharz in die Kabelbaumstecker gelangen.
Einbau von Kühllüfter und Lüfterschutzgitter
(Style A)
Falls das Lüfterschutzgitter nicht
vorschriftsgemäß montiert wird, kann
es beschädigt werden und schwere
Verletzungen verursachen.
1. Setzen Sie den Kühllüfter an das Schwungrad an
und fl uchten Sie die Befestigungsbohrungen. Tragen
Sie etwas Loctite 243™ Schraubensicherung auf
®
die Gewindegänge auf und schrauben Sie die
langen Befestigungsschrauben ein. Ziehen Sie die
Schrauben mit 10,4 Nm (92 in. lb.) fest.
2. Tragen Sie etwas Loctite
rung auf den äußeren Gewindeabschnitt auf (außer
Sie verwenden neue Schrauben mit schon aufge-
brachter Schraubensicherung). Schrauben Sie die
Sechskantbolzen des Lüfterschutzgitters in die
Befestigungsbohrungen im Schwungrad. Ziehen Sie
alle Schrauben mit 21,5 Nm (190 in. lb.) fest.
3. Bringen Sie die Versteifung und dann das Metallgit-
ter an den Bolzen an. Sichern Sie es mit Spezial-Un-
terlegscheiben und Befestigungsschrauben, auf
deren Gewindegänge Sie Loctite
sicherung aufgetragen haben. Ziehen Sie die
Sechskant-Flanschschrauben mit 20,3 Nm
(180 in. lb.) und die Linsenschrauben mit 9,9 Nm
(88 in. lb.) fest.
84
ACHTUNG
243™ Schraubensiche-
®
® 243™ Schrauben-
KohlerEngines.com

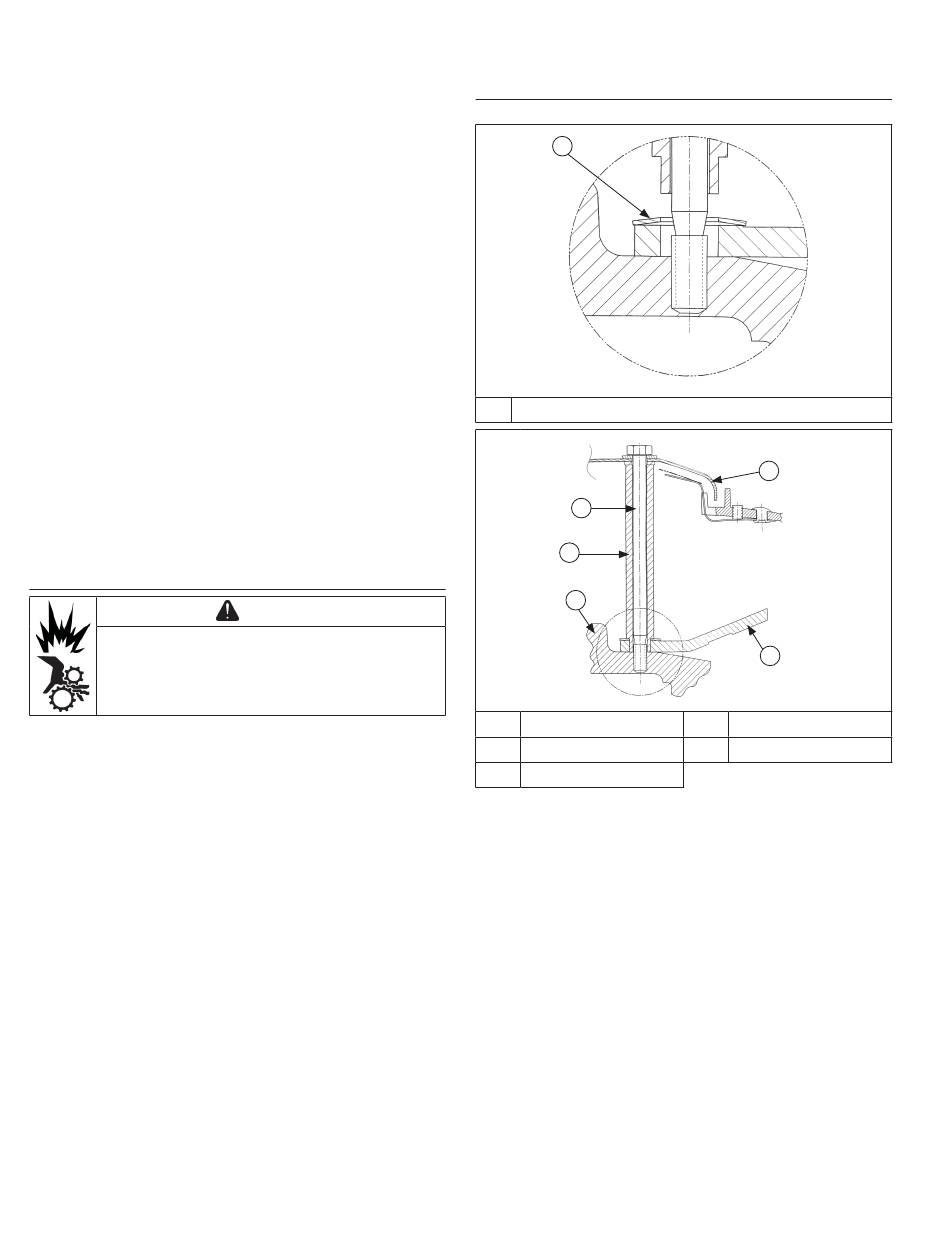

Einbau des Metallgitters (Typ B)
Detailbild der Federscheibe
A
A Federscheibe
E
D
C
A Metallgitter
C Schwungrad
E Sechskantschraube
1. Prüfen Sie, ob die Zentriernasen an der Rückseite
des Lüfterrads in den Zentrierbohrungen am
Schwungrad sitzen.
2. Besorgen Sie zur einfacheren Montage Ansaugstut-
zen-Gewindebolzen mit M6 Gewinde und mindes-
tens 100 mm Länge und verwenden Sie sie als
Führungsstifte. Setzen Sie die Ansaugstutzen-Ge-
windebolzen durch die Lüfter-Befestigungsbohrun-
gen ein und schrauben Sie sie 4 oder 5 Umdrehun-
gen in das Schwungrad ein.
3. Ziehen Sie jeweils eine Federscheibe mit der
konkaven Seite zum Lüfter nach unten auf alle
Gewindebolzen auf.
4. Ziehen Sie jeweils eine Distanzhülse mit dem ange-
fasten Ende nach unten auf alle Gewindebolzen auf.
Das dünnere Ende muss in Federscheibe und Lüfter
sitzen, die Spitze muss das Schwungrad berühren
und der Ansatz auf der Federscheibe aufl iegen
5. Montieren Sie den Stützring an den Gewindebolzen,
bis er auf den Distanzhülsen aufl iegt. Setzen Sie
dann das Metallgitter von oben an den Stützring.
A
B
B Lüfter
D Distanzhülse
