Drehzahlreglerfeder / Drehzahltabelle
CH940-CH1000
Feder d. Leerlaufdrehzahl
(Farbe)
Farblos
Schwarz
CH940, CH960, CH980
Drehzahlreglerfeder (Farbe)
Rot
Grün
Grün gefl eckt
Rot gefl eckt
CH1000
Drehzahlreglerfeder (Farbe)
Gelb gefl eckt
Lila gefl eckt
Purpur
Einbau des Oil Sentry
™
1. Tragen Sie Rohrgewindedichtmittel mit Tefl on
(Loctite PST 592™ fl üssige Gewindesicherung
® ®
oder gleichwertig) auf die Gewindegänge des Oil
Sentry -Schalters auf und schrauben Sie ihn in den
™
1/8-Zoll-Anschluss in der Kurbelgehäusewand ein.
Ziehen Sie den Schalter mit 10,7 Nm (95 in. lb.) fest.
2. Schließen Sie das grüne Kabel an die Oil Sentry
Klemme an.
Einbau von Lüftergehäuse und Zylinder-
Luftleitblechen
1. Setzen Sie das Lüftergehäuse korrekt ausgerichtet
an.
2. Sichern Sie das Lüftergehäuse mit Schrauben.
Ziehen Sie die Schrauben in neuen Bohrungen mit
2,5 Nm (22 in. lb.) bzw. in wiederverwendeten
Bohrungen mit 2,0 Nm (18 in. lb.) fest.
3. Montieren Sie die Zylinder-Luftleitbleche und sichern
Sie sie mit Bundschrauben. Ziehen Sie die
Schrauben in neuen Bohrungen mit 2,5 Nm
(22 in. lb.) bzw. in wiederverwendeten Bohrungen
mit 2,0 Nm (18 in. lb.) fest.
62 690 11 Rev. C
Höchstdrehzahl (U/min)
1400-1625 U/min
1626-1800 U/min
Höchstdrehzahl (U/min)
3000-3150 U/min
3151-3300 U/min
3301-3675 U/min
3676-3900 U/min
Höchstdrehzahl (U/min)
3000-3150 U/min
3151-3450 U/min
3451-3900 U/min
-Schalters (falls vorhanden)
KohlerEngines.com

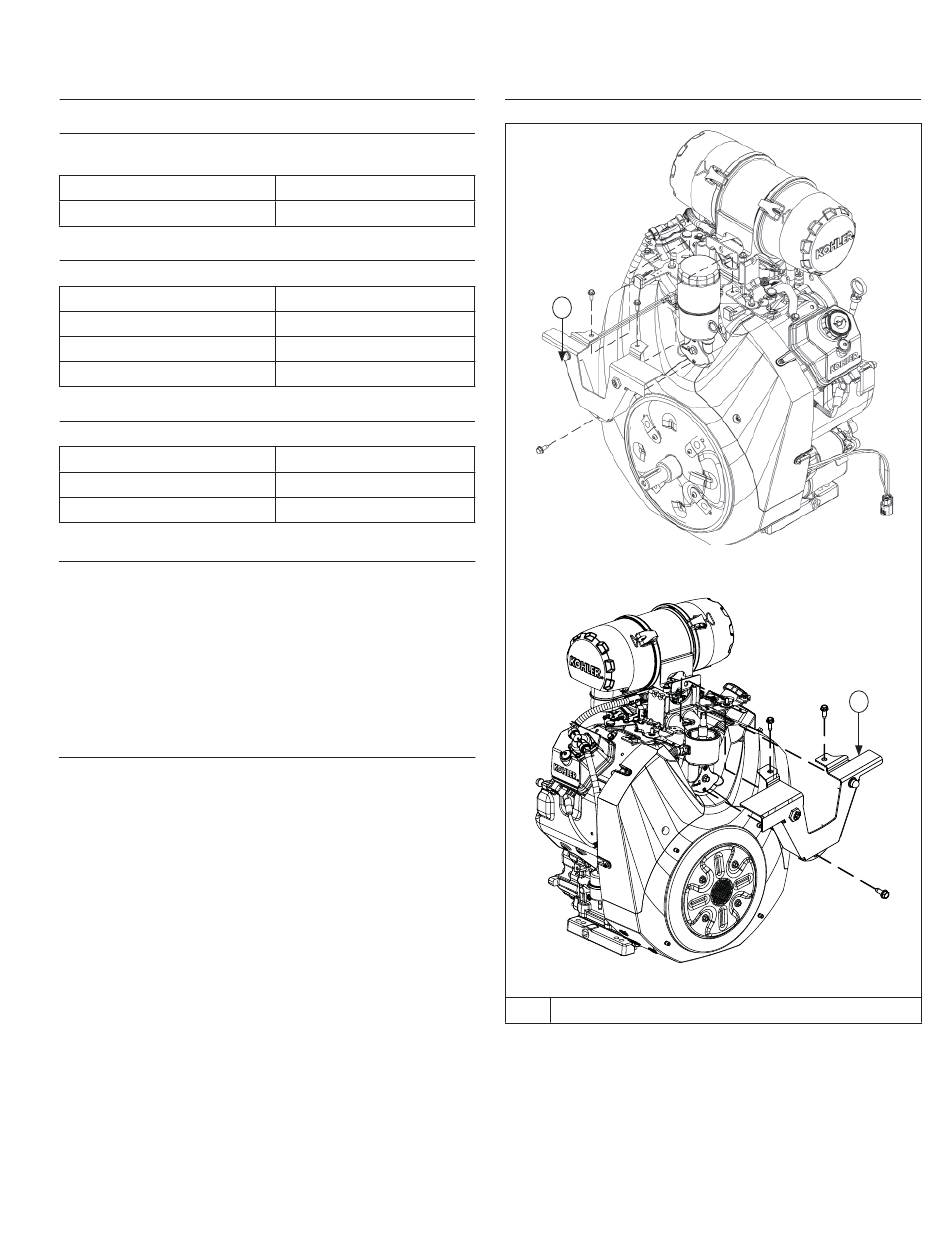

Einbau der Bedienkonsole (falls vorhanden)
