SDMO RES 9.5EC Handbuch Für Installation, Betrieb Und Wartung Seite 7

1. Schalldämpfer
2. Ölmessstab
3. Ölfilterabdeckung
4. Luftfilter
5. Anordnung der Zündkerzen (beidseitig)
6. Ölfilter
7. Ölkühler
8. Batterieladegerät
9. Reglereinheit (ADC-RES controller)
10. Stromerzeuger-Hauptschalter (RUN/OFF/RESET/AUTO)
11. Leitungsschutzschalter
12. Sicherungen
13. RS-232 Anschluss
14. Motorstarterbatterie
15. Ölablassschlauch

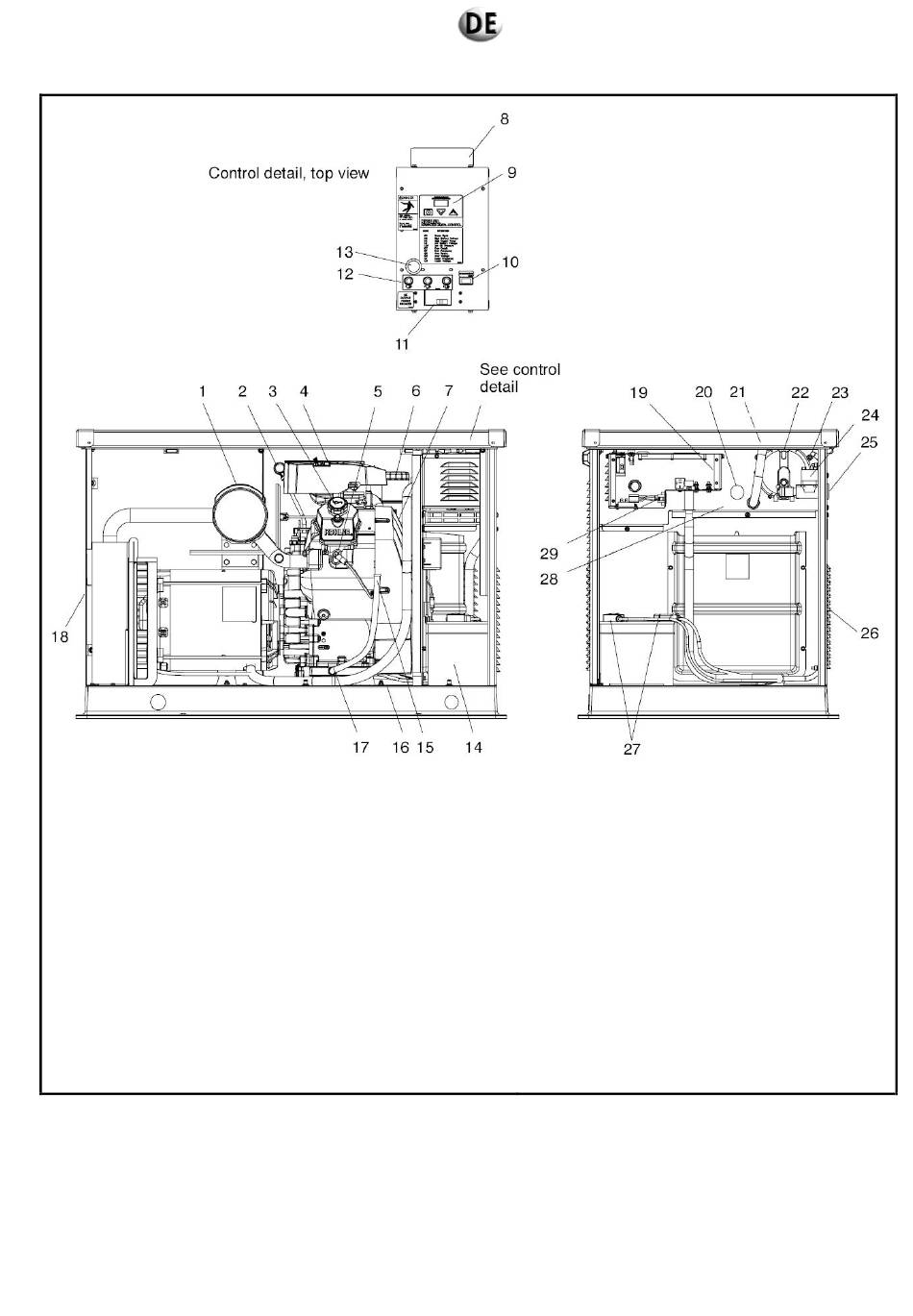

Abb. 2.2: Anordnung der Komponenten des Stromerzeugers RES 18 EC / RES 16 TEC
16. Geräteschild (am Sockel)
17. Ölablassventil
18. Auspuff
19. Relaiskarte
20. Zutrittsöffnung für Vergaser-Heizvorrichtung
21. Mündungskanal LP-Kraftstoff (im Schlauchfitting)
22. Druckregler
23. DSAI Kabelverbindungen
24. Zufuhrmagnetventil
25. Kraftstoffeinlass
26. Luftansaugung
27. Batteriekabel
28. Baustellen-Anschlussblock
einphasige Modelle)
29. 120 VAC Aufnahme für Batterieladegerät und
Vergaser-Heizvorrichtung (optional)
