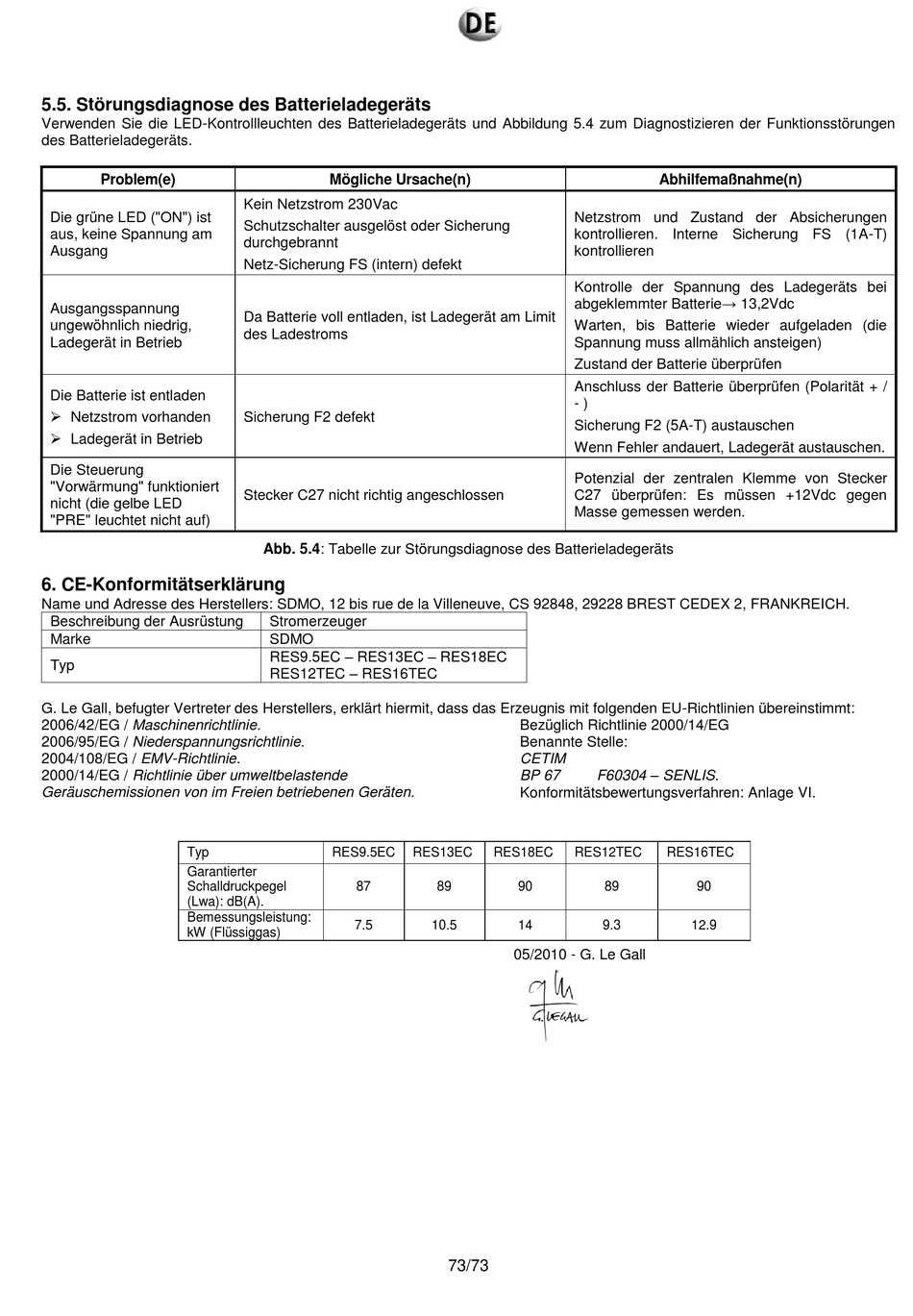

5.5. Störungsdiagnose des Batterieladegeräts
Verwenden Sie die LED-Kontrollleuchten des Batterieladegeräts und Abbildung 5.4 zum Diagnostizieren der Funktionsstörungen
des Batterieladegeräts.
Problem(e)
Die grüne LED ("ON") ist
aus, keine Spannung am
Ausgang
Ausgangsspannung
ungewöhnlich niedrig,
Ladegerät in Betrieb
Die Batterie ist entladen
 Netzstrom vorhanden
 Ladegerät in Betrieb
Die Steuerung
"Vorwärmung" funktioniert
nicht (die gelbe LED
"PRE" leuchtet nicht auf)
6. CE-Konformitätserklärung
Name und Adresse des Herstellers: SDMO, 12 bis rue de la Villeneuve, CS 92848, 29228 BREST CEDEX 2, FRANKREICH.
Beschreibung der Ausrüstung
Marke
Typ
G. Le Gall, befugter Vertreter des Herstellers, erklärt hiermit, dass das Erzeugnis mit folgenden EU-Richtlinien übereinstimmt:
2006/42/EG / Maschinenrichtlinie.
2006/95/EG / Niederspannungsrichtlinie.
2004/108/EG / EMV-Richtlinie.
2000/14/EG / Richtlinie über umweltbelastende
Geräuschemissionen von im Freien betriebenen Geräten.
Typ
Garantierter
Schalldruckpegel
(Lwa): dB(A).
Bemessungsleistung:
kW (Flüssiggas)
Mögliche Ursache(n)
Kein Netzstrom 230Vac
Schutzschalter ausgelöst oder Sicherung
durchgebrannt
Netz-Sicherung FS (intern) defekt
Da Batterie voll entladen, ist Ladegerät am Limit
des Ladestroms
Sicherung F2 defekt
Stecker C27 nicht richtig angeschlossen
Abb. 5.4: Tabelle zur Störungsdiagnose des Batterieladegeräts
Stromerzeuger
SDMO
RES9.5EC – RES13EC – RES18EC
RES12TEC – RES16TEC
RES9.5EC RES13EC
87
7.5
Netzstrom und Zustand der Absicherungen
kontrollieren. Interne Sicherung FS (1A-T)
kontrollieren
Kontrolle der Spannung des Ladegeräts bei
abgeklemmter Batterie→ 13,2Vdc
Warten, bis Batterie wieder aufgeladen (die
Spannung muss allmählich ansteigen)
Zustand der Batterie überprüfen
Anschluss der Batterie überprüfen (Polarität + /
- )
Sicherung F2 (5A-T) austauschen
Wenn Fehler andauert, Ladegerät austauschen.
Potenzial der zentralen Klemme von Stecker
C27 überprüfen: Es müssen +12Vdc gegen
Masse gemessen werden.
Bezüglich Richtlinie 2000/14/EG
Benannte Stelle:
CETIM
F60304 – SENLIS.
BP 67
Konformitätsbewertungsverfahren: Anlage VI.
RES18EC RES12TEC
89 90
10.5 14 9.3
05/2010 - G. Le Gall
73/73
Abhilfemaßnahme(n)
RES16TEC
89 90
12.9
