2.3.13 Funktionsmodi (mit ADC-Controller)

Methode zur Einstellung der Ausgangsfrequenz und -spannung:
Stellen Sie den Hauptschalter am Stromerzeuger auf "RUN". Der Motor des Stromerzeugers
startet und der Regler zeigt die Betriebsstunden des Motors an.
Drücken
und
Warten Sie ungefähr 5 Sekunden und die Nummer der Programmversion erscheint
halten:
auf der Anzeige anstelle der Betriebsstunden.
Drücken Sie den Pfeil „Hinunter‟, dann den Pfeil „Hinauf‟ und wiederholen Sie das
zwei Mal, um in den Einstellmodus zu gelangen. (Diese Tastenkombination dient als
"Passwort" für den Regler).
Der Regler ist nun im Grobeinstellmodus für die Spannung.
Drücken Sie:
Um die Spannung in großen Intervallen (ungefähr 5 – 7 V pro Schritt) zu
erhöhen oder zu senken. (Parameter 1P)
oder
Um zum Spannungs-Feineinstellmodus zu gelangen.
Um die Spannung in kleinen Intervallen (ungefähr 0,5 – 0,7 V pro Schritt) zu
erhöhen oder zu senken. (Parameter 1P)
oder
Um zur Spannungsstabilitäts- (Gain) Grobeinstellung zu gelangen.
Um die Spannungsstabilität (Gain) in großen Schritten zu erhöhen oder zu
verkleinern (Parameter 2P)
oder
Um zur Spannungsstabilitäts-(Gain) Feineinstellung zu gelangen.
Um die Spannungsstabilität (Gain) in kleinen Schritten zu erhöhen oder zu
senken. (Parameter 2P)
oder
Um zum Spannungs/Frequenzmoment-Einstellmodus zu gelangen. (Parameter
3P)
Um in ein höheres oder niedrigeres Spannungs/Frequenzmoment zu gelangen:
00=min.; 09=max.
oder
Fortsetzung in Abb. 2.37
* Die grauen Felder zeigen den Buchstaben auf der Regleranzeige für die gewählte Einstellung an. X in den obigen Beispielen
steht für jede Zahl zwischen 0 und 9. Die tatsächlichen Werte können je nach Stromerzeugermodell unterschiedlich sein.

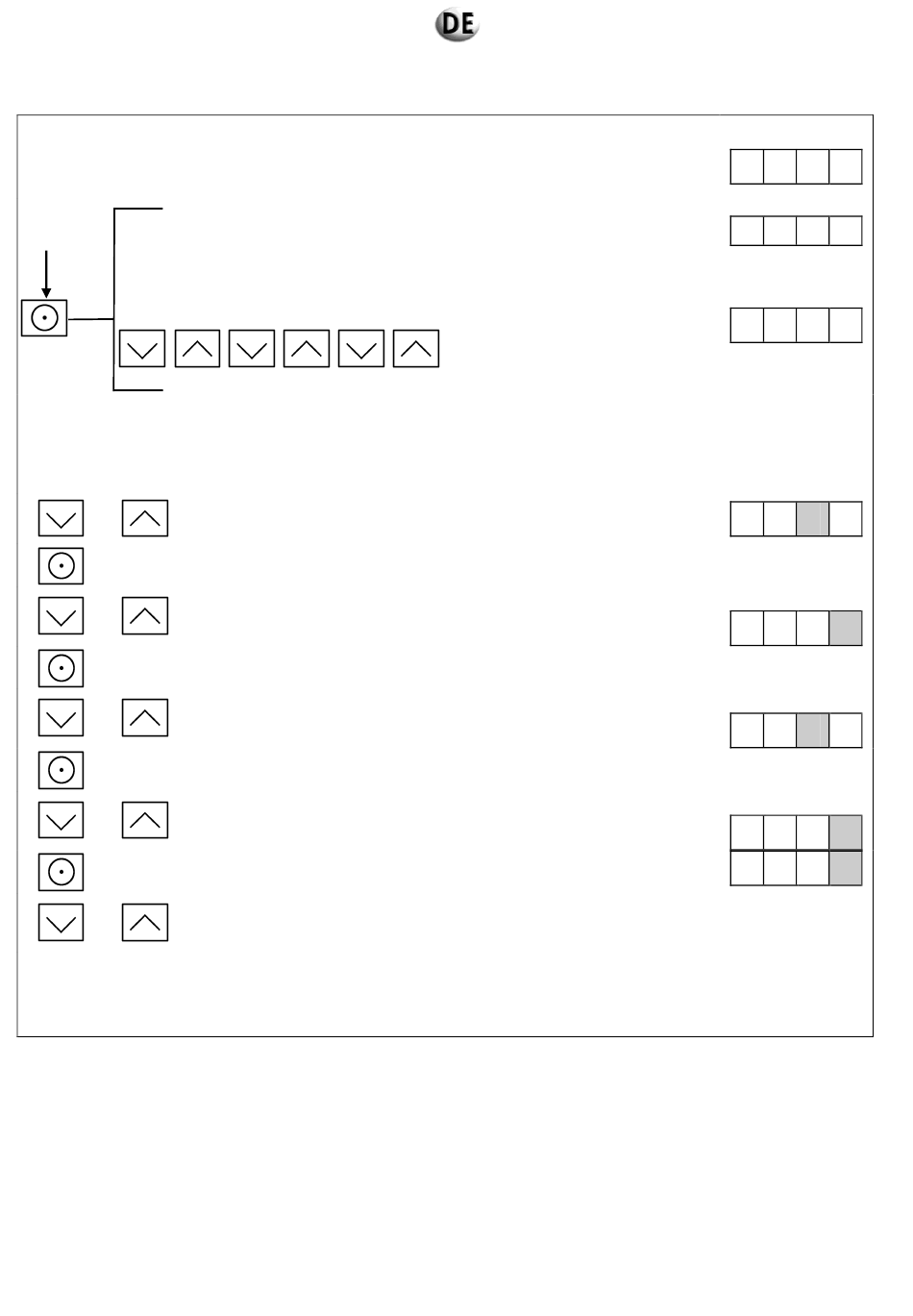

Abb. 2.36: Einstellung der Ausgangsfrequenz und -spannung
38/73
Anzeige:*
X X X X
X X X
1 P X X
1 P
X X
1 P X X
2 P
X X
2 P
X X
3 P X X
