2. Описание
2.1. Описание и идентификация генераторной установки
Положение различных компонентов генераторной установки показано на следующем рисунке. Генераторную установку
можно идентифицировать по информационной табличке.
Глушитель
1.
Измерительный стержень
2.
Чашка масляного фильтра
3.
Воздушный фильтр
4.
Предохранители
5.
Разъем RS-232
6.
Блок управления (контроллер ADC 2100)
7.
Главный переключатель генератора
8.
(RUN/OFF/RESET/AUTO)
Линейный размыкатель (однофазные модели)
9.
10. Расположение терминального блока монтажных
соединений (однофазные модели)
11. Положение свечей зажигания (обе стороны)
12. Шланг слива масла
13. Пробка слива масла

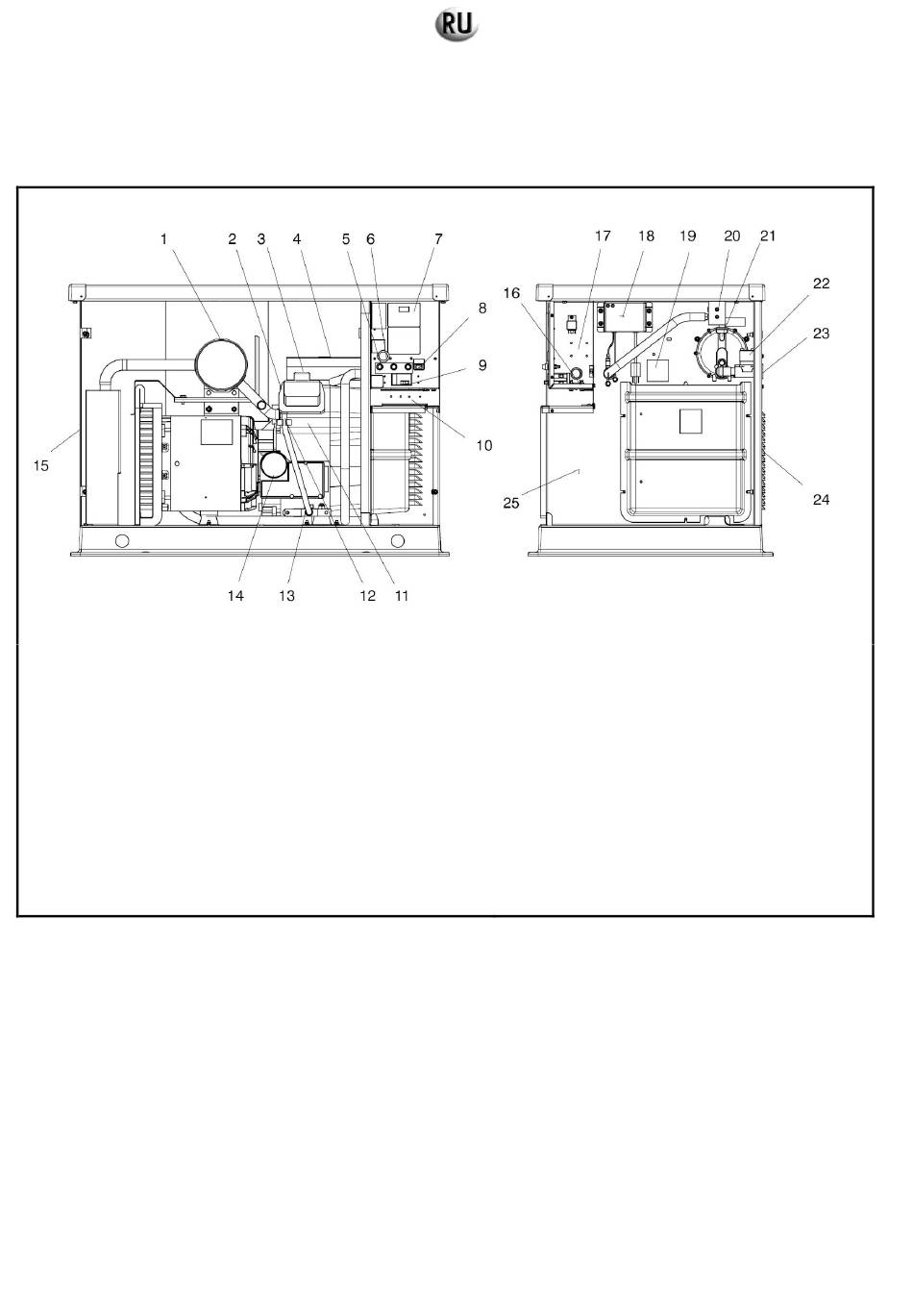

Рисунок 2.1: Расположение компонентов генератора, RES 9.5 EC / RES 13 EC / RES 12 TEC
14. Масляный фильтр
15. Выход выхлопных газов
16. Заземление оборудования
17. Карта реле
18. Зарядное устройство
19. Провода DSAI
20. Мультитопливный блок
21. Регулятор давления
22. Соленоид подачи
23. Вход топлива
24. Всасывание воздуха
25. Положение стартера двигателя
