2. Beschrijving

2.1. Beschrijving en identificatie van het stroomaggregaat

De positie van de verschillende componenten van het stroomaggregaat is aangegeven in onderstaande figuur. Het
stroomaggregaat kan worden geïdentificeerd door middel van een typeplaatje.
1. Geluiddemper
2. Peilstok
3. Olievuldop
4. Luchtfilter
5. Zekeringen
6. RS-232 connector
7. Besturingseenheid (ADC 2100 controller)
8. Hoofdschakelaar van het stroomaggregaat
(RUN/OFF/RESET/AUTO)
9. Hoofdautomaat (eenfasemodellen)
10. Locatie klemmenblok
(eenfasemodellen)
11. Positie bougies (beide zijden)
12. Olieafvoerslang
13. Olieaftapkraan

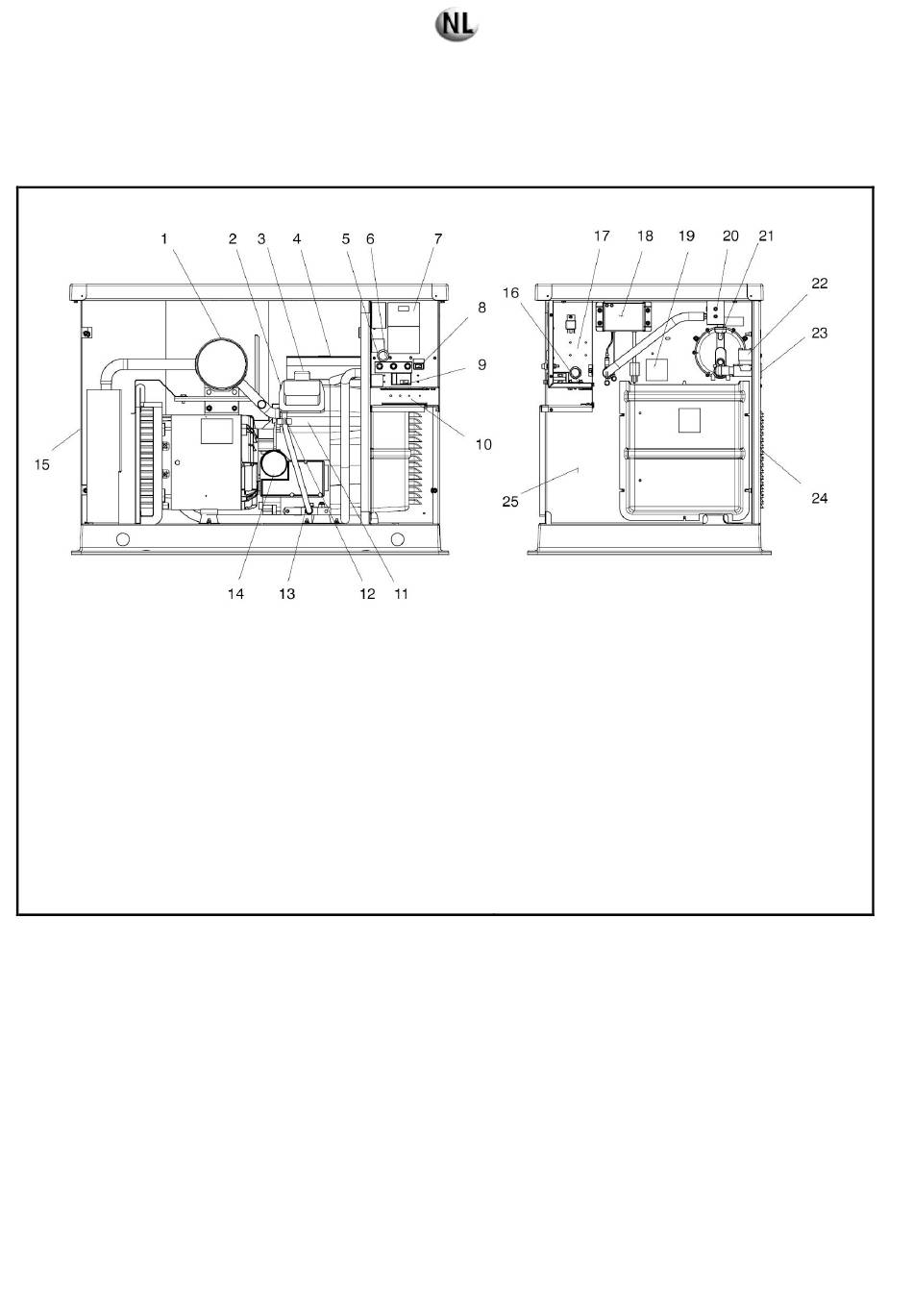

Figuur 2.1: Positie van componenten stroomaggregaat RES 9.5 EC / RES 13 EC / RES 12 TEC
14. Oliefilter
15. Uitlaat
16. Aardeklem
17. Relaiskaart
18. Acculader
19. DSAI-draden
20. Multibrandstof-unit
21. Drukregelaar
22. Magneetklep toevoer
23. Brandstofinlaat
24. Luchtinlaat
25. Positie van accu voor startmotor
