Configuratiemodus van de ADC 2100 controller:
Houd de selectieknop ingedrukt:
Laat nu de selectieknop los.
Druk op:
of
of
of
Sla vervolgens de instellingen op of ga naar de geavanceerde configuratiemodus om
het type gegevensinvoer voor de motor, de accuspanning en de communicatie in te
stellen.
Druk op:
of
of
Opmerking: De grijze vakjes geven het cijfer aan dat op het scherm van de controller wordt weergegeven. Deze
waarde kan worden gewijzigd door op de pijl Omhoog of Omlaag te drukken.

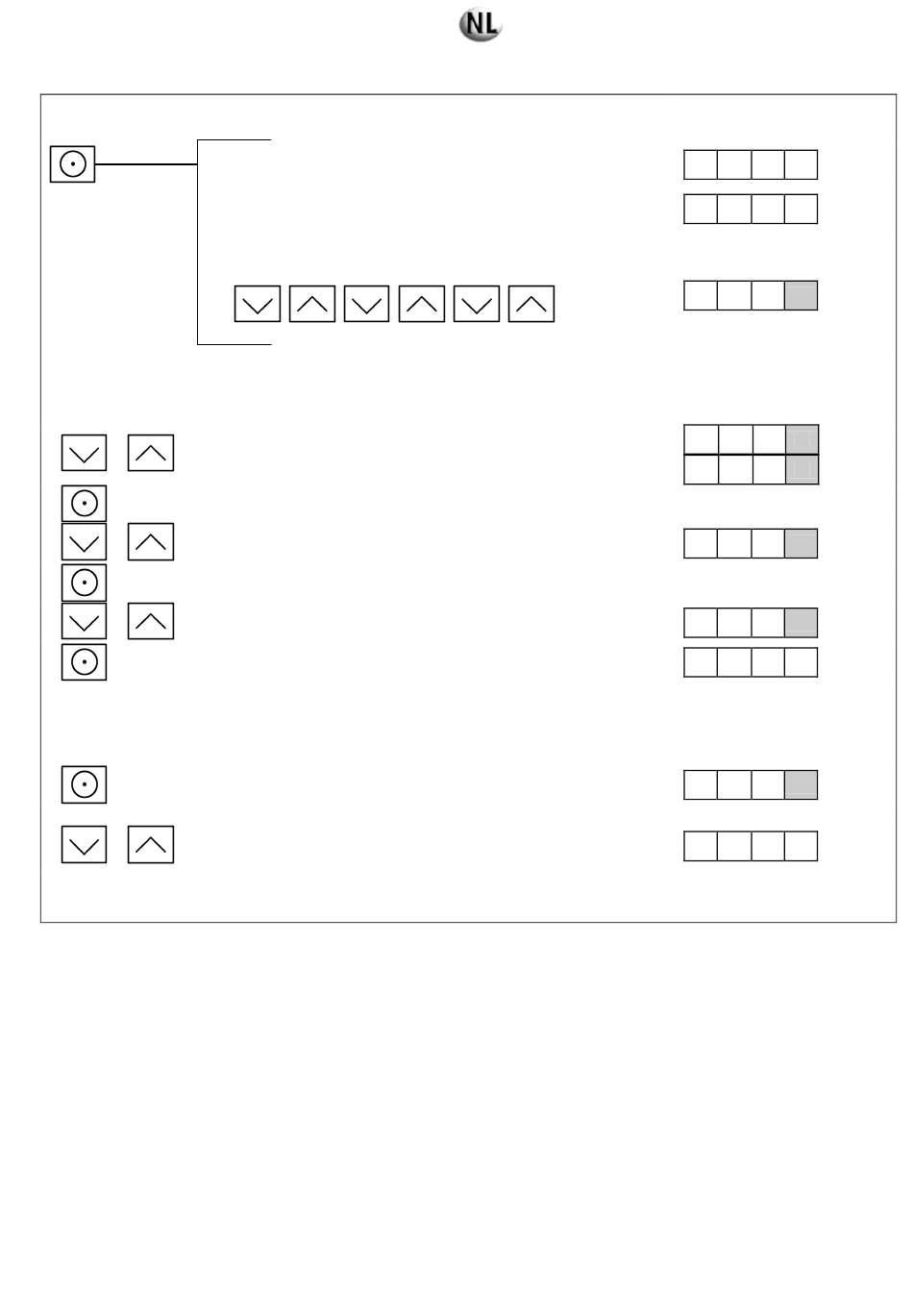

Figuur 2.40: Configuratiemodus (instellingen voor nominale spanning/frequentie, configuratie van het
stroomaggregaat en het motortype), RES 9.5 EC / RES 13 EC
Zet de hoofdschakelaar van de generator op "RUN". (Het
stroomaggregaat start niet.)
Wacht ongeveer 5 seconden;
versienummer van het programma. (dat nummer kan anders
zijn dan het nummer dat hier getoond wordt).
Druk op de pijl omlaag en daarna op de pijl omhoog. Herhaal
dit twee keer om naar de configuratiemodus te gaan. (Deze
toetscombinatie dient als "wachtwoord" voor de controller)
Het spanning-/frequentiekoppel kan worden ingesteld door "Uu0l"
te selecteren op modellen voor 60 Hz, of "Uu06" op modellen voor
50 Hz.
Om naar de volgende instelling te gaan, configuratie van
stroomaggregaat ("Uc" code).
Om "UcOl" te selecteren als waarde voor de configuratie van het
stroomaggregaat, zoals vereist.
Om naar de volgende instelling te gaan, motortype.
("Ec" code).
Om "Ec05" te selecteren als het motortype, zoals vereist.
Om naar de volgende instelling te gaan, geavanceerde
configuratiemodus, of om de instellingen op te slaan.
Om naar geavanceerde configuratiemodus te schakelen.
Zie figuur 2.41.
Om de wijzigingen direct op te slaan, zonder naar de
geavanceerde configuratiemodus te schakelen.
Zie figuur 2.42.
het display toont
41/73
Weergave:*
. 0
het
1 0 4
U u 0 1
U u 0 1
U u 0 6
U c 0 1
E c 0 0
A d n C
E d 0 5
S A V E
60Hz
50Hz
