3. Gebruik van het aggregaat

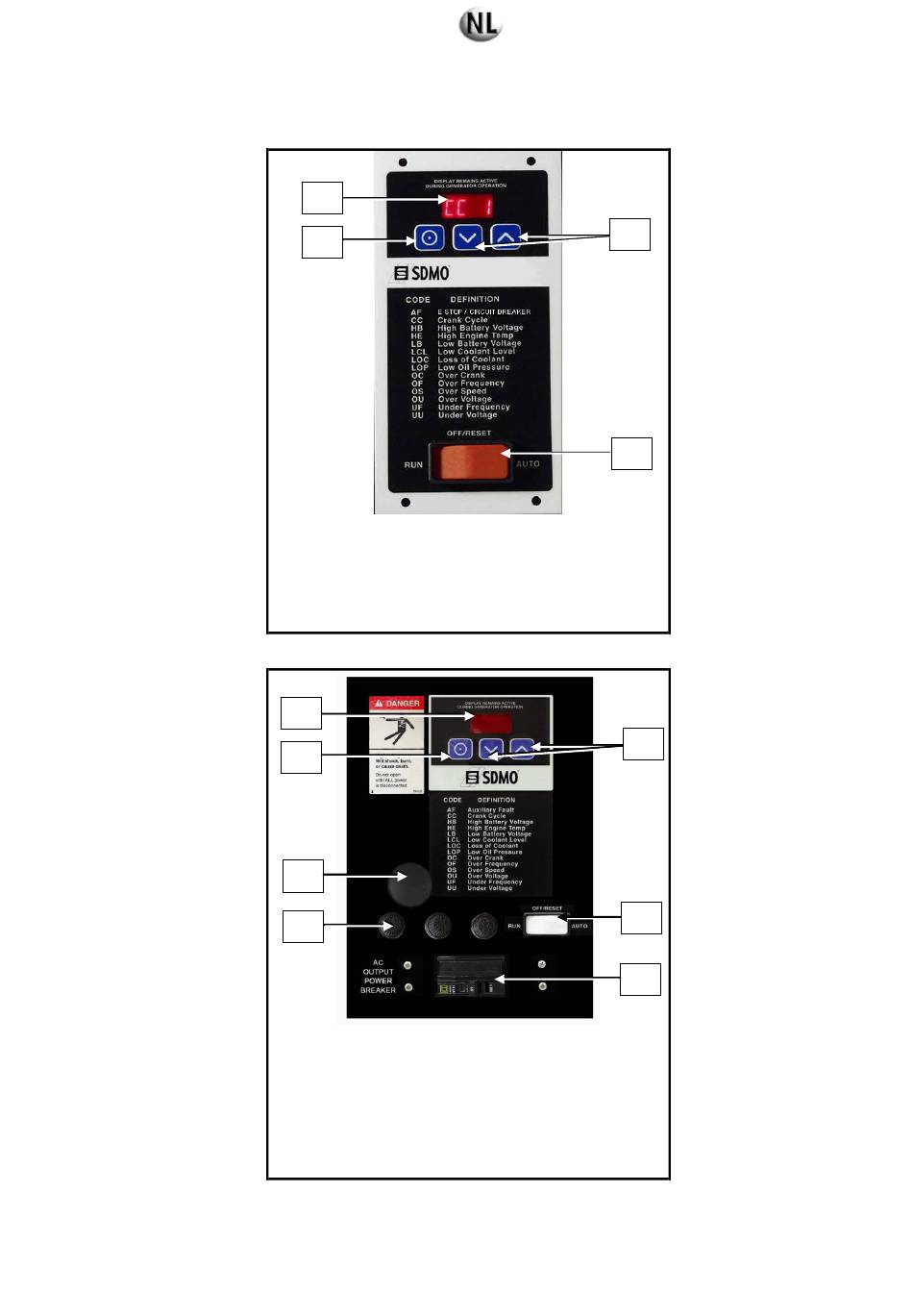

Figuur 3.1 en 3.2 toonen de gebruikersinterface van de ADC 2100 en ADC-RES digitale controller van het stroomaggregaat.
1
2
1. LED display
2. Selectieknop
(alleen voor configuratie en instellingen)
3. Pijltjestoetsen Omhoog en Omlaag
(alleen voor configuratie en instellingen)
4. Hoofdschakelaar stroomaggregaat
Figuur 3.1: Gebruikersinterface ADC 2100 controller
1
7
6
5
1. LED display
2. Pijltjestoetsen Omhoog en Omlaag
(alleen voor configuratie en instellingen)
3. Hoofdschakelaar stroomaggregaat
4. Hoofdautomaat
5. Zekeringen
6. RS-232 connector
7. Selectieknop
(alleen voor configuratie en instellingen)
Figuur 3.2: Gebruikersinterface ADC-RES controller
