3. Эксплуатация генераторной установки

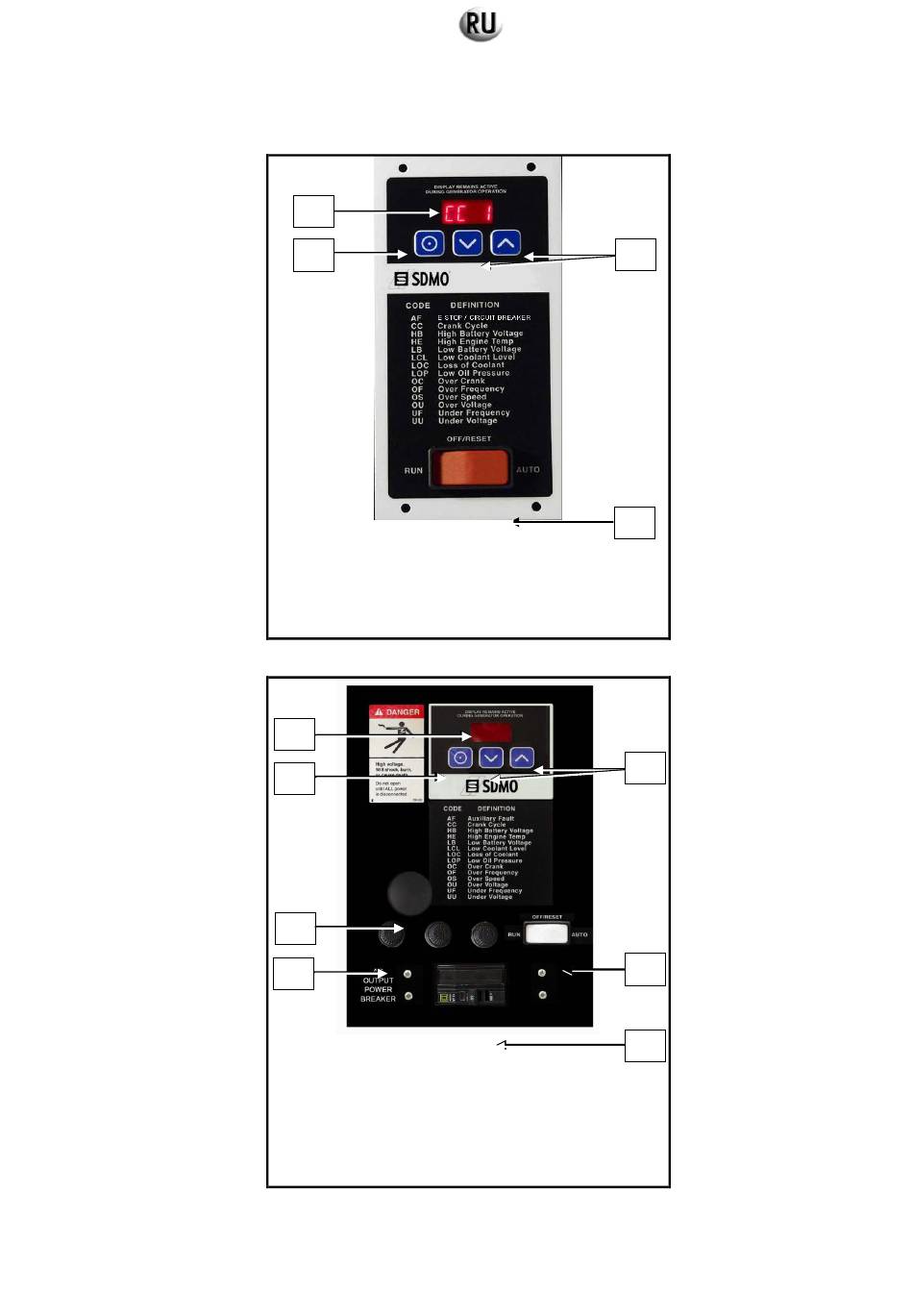

На рисунке 3.1 и 3.2 показан пользовательский интерфейс для цифрового контроллера ADC 2100 и ADC-RES,
установленного на генераторе.
1
2
1. Экран дисплея
2. Кнопка выбора
(только для настройки и параметров)
3. Кнопки «вверх» и «вниз»
(только для настройки и параметров)
4. Главный переключатель генератора
Рисунок 3.1: Пользовательский интерфейс контроллера ADC-RES
1
7
6
5
1. Экран дисплея
2. Кнопки «вверх» и «вниз»
(только для настройки и параметров)
3. Главный переключатель генератора
4. Размыкатель цепи линии
5. Предохранители
6. Разъем RS-232
7. Кнопка выбора
(только для настройки и параметров)
Рисунок 3.2: Пользовательский интерфейс контроллера ADC-RES
51/73
3
4
2
3
4
