2. Beschreibung

2.1. Beschreibung und Identifizierung des Stromerzeugers

Die Anordnung der verschiedenen Komponenten des Stromerzeugers ist in der Abbildung unten dargestellt. Der Stromerzeuger
kann anhand des Geräteschilds identifiziert werden.
1. Schalldämpfer
2. Ölmessstab
3. Ölfilterabdeckung
4. Luftfilter
5. Sicherungen
6. RS-232 Anschluss
7. Steuereinheit (ADC 2100 Regler)
8. Stromerzeuger-Hauptschalter (RUN/OFF/RESET/AUTO)
9. Leitungsschutzschalter (einphasige Modelle)
10. Baustellen-Anschlussblock
(einphasige Modelle)
11. Anordnung der Zündkerzen (beidseitig)
12. Ölablassschlauch
13. Ölablassventil

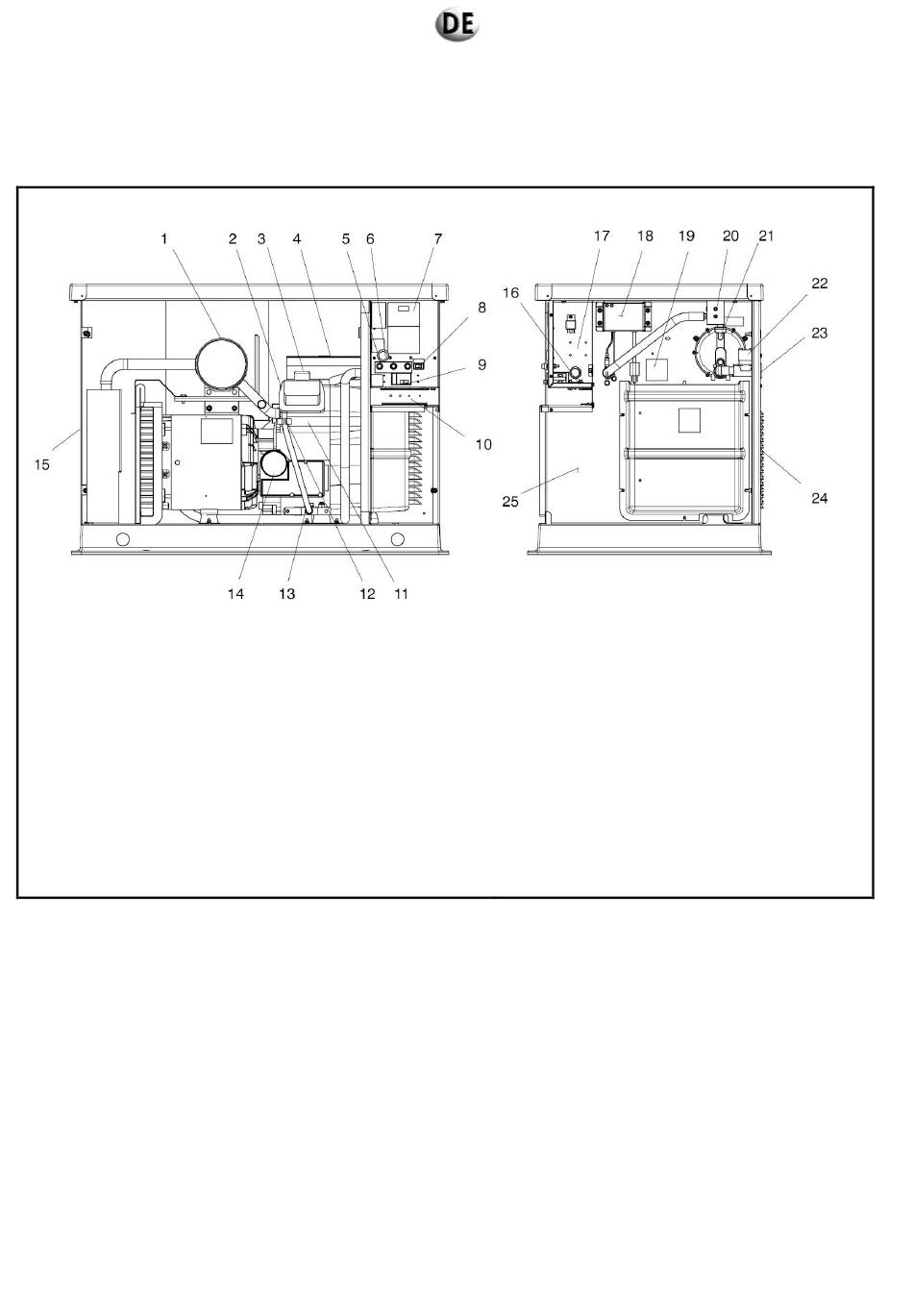

Abb. 2.1: Anordnung der Komponenten des Stromerzeugers RES 9.5 EC / RES 13 EC / RES 12 TEC
14. Ölfilter
15. Auspuff
16. Masseanschluss
17. Relaiskarte
18. Batterieladegerät
19. DSAI Litzen
20. Mehrkraftstoffeinheit
21. Druckregler
22. Zufuhrmagnetventil
23. Kraftstoffeinlass
24. Luftansaugung
25. Motorstarterbatterie
