Konfiguration und Programmierung
AC500-S-Bibliotheken > Safety_Standard.lib
Die nicht sicherheitsgerichteten POE DPRAM_SM5XX_SEND und DPRAM_SM5XX_REC sind in die beste-
hende Bibliothek SysInt_AC500_V10.lib der Standard-CPU PM5xx für Datenaustausch mit der Sicherheits-
CPU SM560-S integriert.
Beachten Sie, dass die Liste mit Operatoren, Datentypen usw. laut IEC 61131-3 (
mierrichtlinien vom sicherheitsgerichteten CoDeSys" auf Seite 219) mit gewissen Einschränkungen in der
Programmierumgebung des sicherheitsgerichteten CoDeSys unterstützt wird.

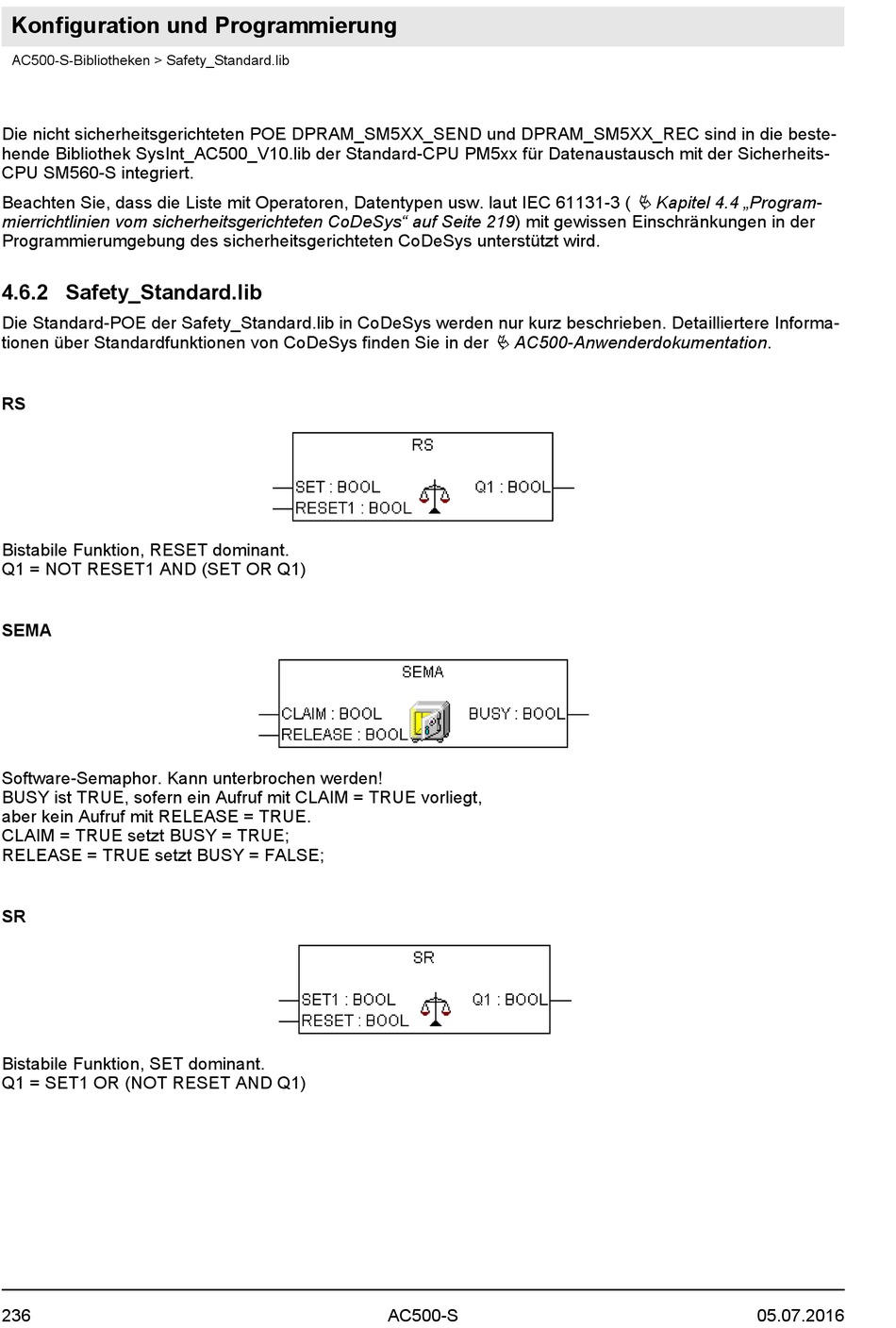

4.6.2 Safety_Standard.lib

Die Standard-POE der Safety_Standard.lib in CoDeSys werden nur kurz beschrieben. Detailliertere Informa-
tionen über Standardfunktionen von CoDeSys finden Sie in der
RS
Bistabile Funktion, RESET dominant.
Q1 = NOT RESET1 AND (SET OR Q1)
SEMA
Software-Semaphor. Kann unterbrochen werden!
BUSY ist TRUE, sofern ein Aufruf mit CLAIM = TRUE vorliegt,
aber kein Aufruf mit RELEASE = TRUE.
CLAIM = TRUE setzt BUSY = TRUE;
RELEASE = TRUE setzt BUSY = FALSE;
SR
Bistabile Funktion, SET dominant.
Q1 = SET1 OR (NOT RESET AND Q1)
236
Ä AC500-Anwenderdokumentation.
AC500-S
Ä Kapitel 4.4 „Program-
