Laufräder und Bereifung

Hinterrad

Die Hinterräder besitzen keine werkzeuglose
Achsverschraubung. Hierbei wird ein Schlüssel
mit Innensechskant (Größe 5) benötigt. Stellen
Sie vor der Montage sicher, dass die Gewinde frei
von Verschmutzungen und Beschädigungen sind.
Auch ist darauf zu achten, dass die linke Seite
des Ausfallendes, in die sich der Kopf der
Steckachse hineinsetzt, frei von
Verschmutzungen ist.
Schieben Sie nun die leicht gefettete Achse durch
die Nabe bis das Gewinde im Ausfallende
gegenüber greift.
Drehen Sie die Achse fest zu. Als
Anzugsdrehmoment sind 12 Nm aufzubringen.
Eine nicht ordnungsgemäß montierte
Schraubachse am Vorder- oder Hinterrad kann
dazu führen, dass sich das Rad in der Federgabel
oder im Hinterbau verklemmt. Ein Sturz oder
Unfall kann die Folge sein.
62
Ist die Achsverschraubung entsprechend den o.g.
Schritten nicht durchführbar, muss dies durch
den ROTWILD-Fachhändler überprüft werden.

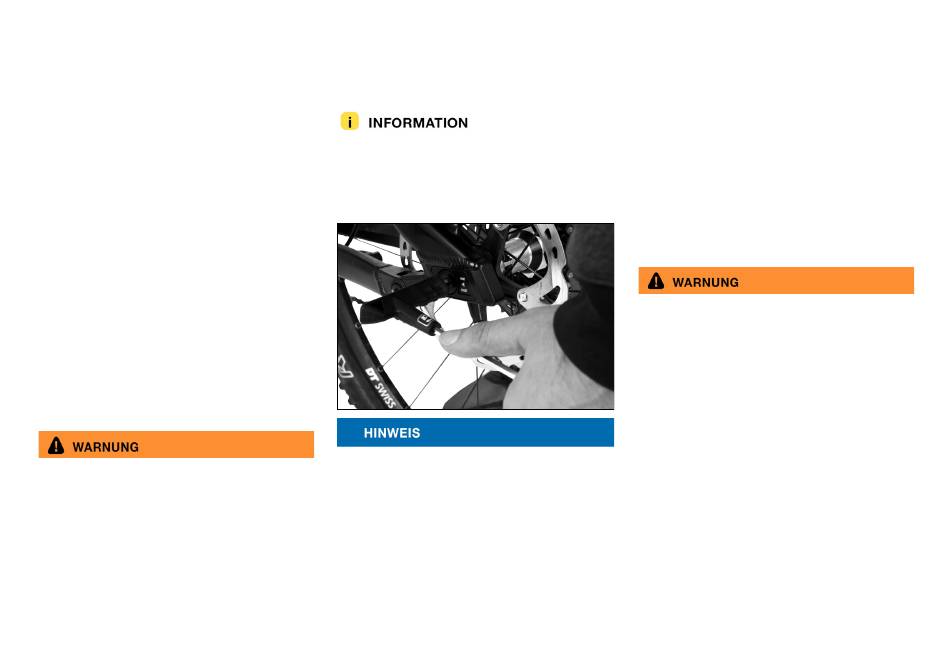

Abb. 55: Montage Achssystem Hinterrad
Achten Sie darauf, dass die Gewinde der
Schraubachsen bei der Montage frei von Schmutz
und Beschädigungen sind.
Kettenstrebenlänge
Besonderheit der Ausführung ist, dass die
Kettenstrebenlänge variiert werden kann.
Auslieferungszustand der Rahmengrößen S und
M ist in Position short. Bei den Rahmengrößen L
und XL ist die Steckachse in der Position long
montiert.
Der Umbau zwischen den beiden
Kettenstrebenlängen bedingt die Anpassung
sicherheitsrelevanter Komponenten
(beispielsweise Bremse und Ausfallenden
hinten). Neben Bremsversagen können eine nicht
ordnungsgemäß montierte Schraubachse oder
Bremse zu einem Verklemmen oder Lösen des
Hinterrads führen.
Ein Sturz oder Unfall kann die Folge sein. Lassen
Sie diese Änderung deshalb durch Ihren
ROTWILD-Fachhändler durchführen.
