Schnellspanner
Sattelstütze
Der Schnellspannhebel der Sattelstütze ist nicht
beschriftet. Ob er geöffnet oder geschlossen ist,
erkennt man an seiner Formgebung.
Die Lage in geschlossener, betriebsbereiter
Position ist in der Abbildung dargestellt.

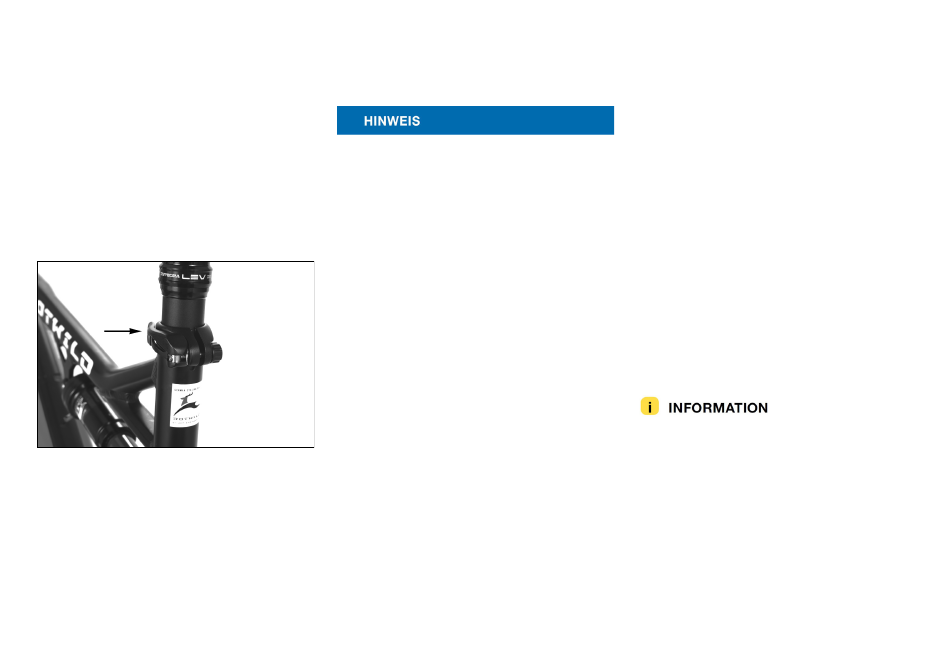

Abb. 21: Schnellspanner/Sattelstütze
Um den Schnellspanner zu öffnen, ist der Hebel
nach außen zu ziehen. Drehen Sie die Achse fest
und legen Sie den Spannhebel handfest um.
36
Zur Sicherheit sollten sich Fahrer und Betreiber
die Funktion der Schnellspanner vom ROTWILD-
Fachhändler vorführen lassen.
Laufrad/Vorderrad
Um den Schnellspanner vorzuspannen, muss der
Hebel im Uhrzeigersinn gedreht werden, während
die Mutter (am anderen Ausfallende)
festgehalten wird. Je nach Konstruktion der Gabel
resp. des Rahmens muss der Hebel dazu
mehrmals umgelegt werden.
Um das System zu öffnen, den Hebel im
Gegenuhrzeigersinn drehen und dabei die Hülse
(am anderen Ausfallende) halten.
Verwenden Sie zum Festziehen der Schrauben
immer einen Drehmomentschlüssel (siehe
Kapitel „Anzugsdrehmomente")
Die minimal anzuwendende Handkraft beträgt 15
Nm.
