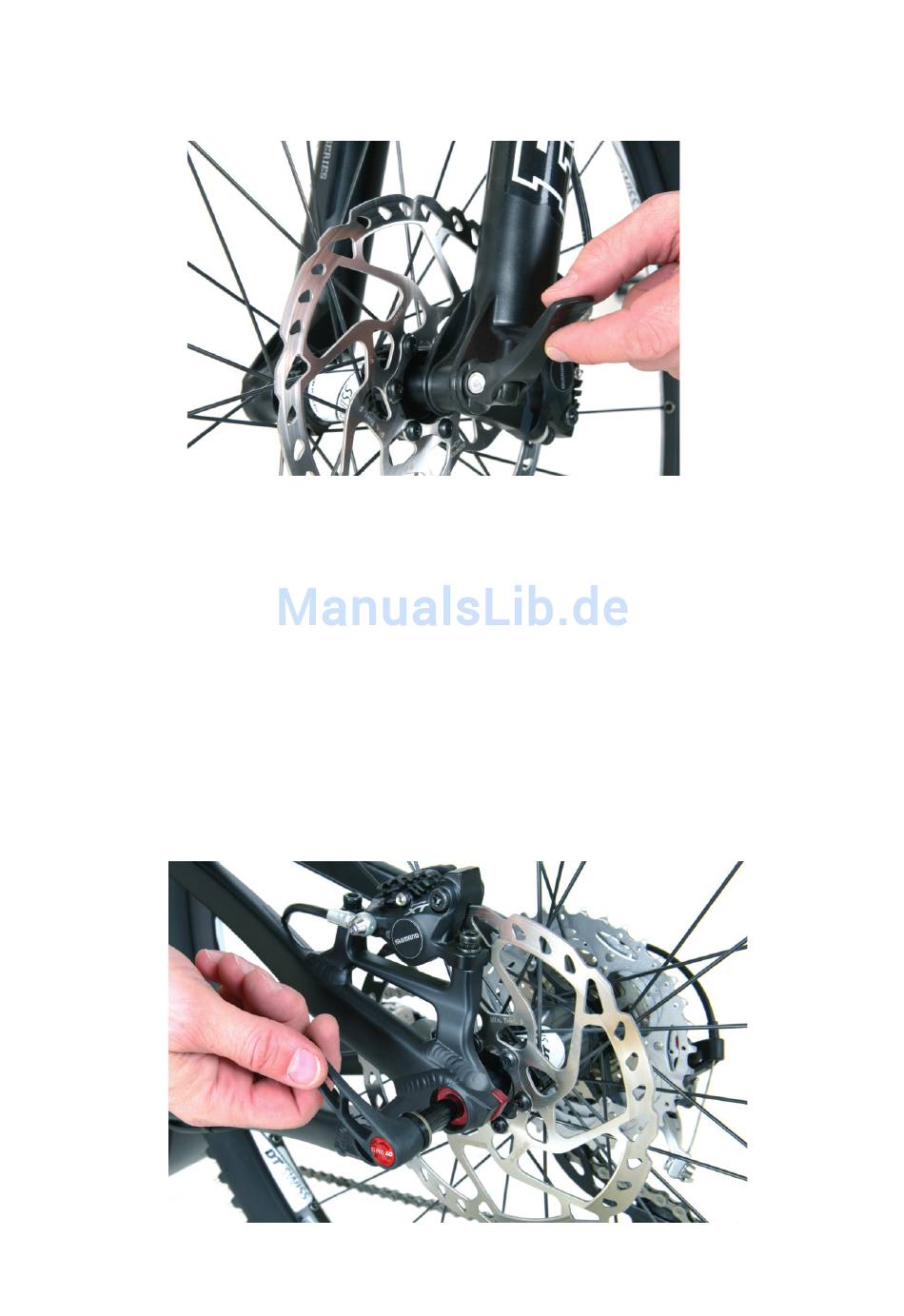

Abbildung 15: Schließen des Schnellspannhebels
6.3.4 Montage der Achsverschraubung am Hinterrad
Bei den Modellen 2017 R.C+ HT, 2017 R.C.+ FS, 2017 R.X+ FS und 2017 R.E+ FS
werden am Hinterrad ebenfalls Schraubachsen verwendet. Achten Sie beim Ein-
setzen der Hinterradnabe darauf, dass die Nabe fest in den Ausfallenden sitzt und
die Bremsscheibe korrekt im Bremssattel zentriert ist. Schieben Sie nun die leicht
gefettete Achse durch die Nabe bis das Gewinde im Ausfallende gegenüber greift.
Drehen Sie die Achse fest zu – als Anzugsdrehmoment sind mindestens 15 Nm
aufzubringen. Siehe dazu auch obenstehende Abb. 10 RWS Hebel – Logik.
Abbildung 16: Montage RWS Achssystem Hinterrad
37
