ROTWILD Active Linkage System – Anleitung & Montagehilfen
Modelle 2002-2007

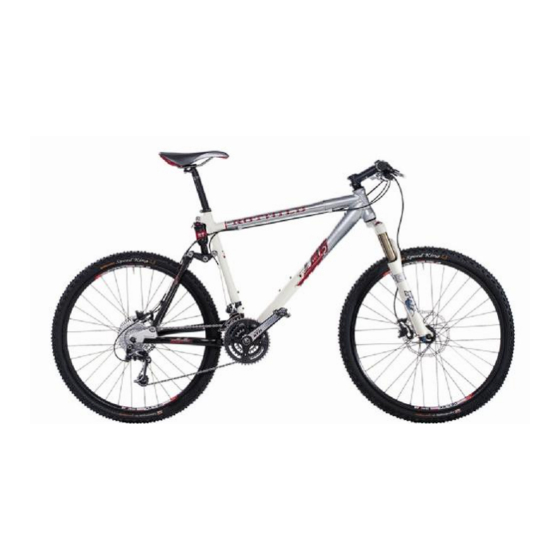

ROTWILD RCC 1.2 Full Suspension
ROTWILD RCC 1.0 Full Suspension
Allgemeine Hinweise
Marathon-Race, CrossCountry oder All Mountain: Ursprü nglich fü r unsere gewichtsoptimierten
Race-Modelle konzipiert, haben wir die Bikepalette mit dem bewährten ROTWILD ACTIVE
LINKAGE System deutlich erweitert. Der sensibel arbeitende Hinterbau ist gekennzeichnet durch
ein Höchstmaß an Traktion und Fahrkomfort sowie durch einen groß en Einsatzbereich. Die
aufwändige Konstruktion mit optimierten Drehpunkten basiert auf einem aktiven
Federungssystem und die bildet Grundlage fü r fahraktive Fullsuspensions mit hervorragender
Performance in unterschiedlichen Einsatzbereichen.
ROTWILD RCC 0.3 Full Suspension
ROTWILD RFC 0.3 Full Suspension
Seite 1 – Stand 11/2007
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Rotwild RCC 1.2 Full Suspension
Inhaltszusammenfassung für Rotwild RCC 1.2 Full Suspension
- Seite 1 Allgemeine Hinweise Marathon-Race, CrossCountry oder All Mountain: Ursprü nglich fü r unsere gewichtsoptimierten Race-Modelle konzipiert, haben wir die Bikepalette mit dem bewährten ROTWILD ACTIVE LINKAGE System deutlich erweitert. Der sensibel arbeitende Hinterbau ist gekennzeichnet durch ein Höchstmaß an Traktion und Fahrkomfort sowie durch einen groß en Einsatzbereich. Die aufwändige Konstruktion mit optimierten Drehpunkten basiert auf einem aktiven...
-
Seite 2: Inhaltsverzeichnis
ROTWILD Active Linkage System – Anleitung & Montagehilfen Modelle 2002-2007 Inhalt Die folgenden Seiten begleiten Sie durch die Demontage bzw. Montage Ihres Active Linkage Systems. Die Montagehilfen teilen sich wie folgt auf: • Explosionszeichnung MAIN BEARING (KIT 1) • Explosionszeichnung LINKAGE BEARING (KIT 2) •... -
Seite 3: Explosionszeichnung Main Bearing (Kit 1)
ROTWILD Active Linkage System – Anleitung & Montagehilfen Modelle 2002-2007 Explosionszeichnung Main Main Bearing – KIT 1: Assembly QT'Y / KIT Name Dimensions Seal Bolt M10x25 / D=16 Adjuster Ring 1.37x24 TPI/RI KIT 1: MAIN BEARING Bushing Housing Left 1.37x24 TPI/RI... -
Seite 4: Explosionszeichnung Rear Shock Bearing (Kit 3)
ROTWILD Active Linkage System – Anleitung & Montagehilfen Modelle 2002-2007 Explosionszeichnung Rear Shock Rear Shock Bearing – KIT 3: Assembly QT'Y / KIT Name Dimensions 10.1x20x14 Bolt - Rear Shock M10x1x24 Shim - Rear Shock 12x18x1.2 KIT 3: REAR SHOCK BEARING Shock Spacer 18x14x13.3... -
Seite 5: Explosionszeichnung Seat Stay Bearing Bottom (Kit 4)
ROTWILD Active Linkage System – Anleitung & Montagehilfen Modelle 2002-2007 Explosionszeichnung Seat Stay BOTTOM Seat Stay Bearing (BOTTOM) – KIT 4: 11 18 Assembly QT'Y / KIT Name Dimensions 10.1x20x14 Shim 8x18.5x1.2 Bolt 24.6 M8x1x10.0x24.6 KIT 4: S/STAY BEARING IGUS BUSHING... -
Seite 6: Demontage Des Dämpfers Und Des Linkage
ROTWILD Active Linkage System – Anleitung & Montagehilfen Modelle 2002-2007 Demontage des Dämpfers und des Linkages BILD MONTAGESCHRITT Lösen Sie die Schraube (12) mit dem Innensechskant gegen den Uhrzeigersinn. Falls sich die Gegenseite mitdreht, halten Sie hier mit einem weiteren 5 mm Innensechskant gegen. - Seite 7 ROTWILD Active Linkage System – Anleitung & Montagehilfen Modelle 2002-2007 Demontage des Dämpfers und des Linkages BILD MONTAGESCHRITT Lösen Sie die Schraube (16) mit dem Innensechskant gegen den Uhrzeigersinn. Innensechskant 5mm ROTWILD TOOL Sollte sich das Gewinde-Inlay (18) mitdrehen, so können Sie mit dem ROTWILD TOOL gegenhalten.
- Seite 8 ROTWILD Active Linkage System – Anleitung & Montagehilfen Modelle 2002-2007 Demontage des Dämpfers und des Linkages BILD MONTAGESCHRITT Lösen Sie die Schraube (7) mit dem Innensechskant gegen den Uhrzeigersinn. Innensechskant 5mm Nehmen Sie die Schraube (7) heraus. Sie können das Linkage nun von der Dämpferachse (15) ziehen.
- Seite 9 ROTWILD Active Linkage System – Anleitung & Montagehilfen Modelle 2002-2007 Demontage des Dämpfers und des Linkages BILD MONTAGESCHRITT Lösen Sie die obere Dämpferbefestigung mit dem Innensechskant gegen den Uhrzeigersinn. Halten Sie die Gewindemutter mit dem ROTWILD TOOL gegen. Innensechskant 5mm ROTWILD TOOL Ziehen Sie die Schraube heraus.
-
Seite 10: Demontage Der Sattelstreben
ROTWILD Active Linkage System – Anleitung & Montagehilfen Modelle 2002-2007 Demontage der Sattelstreben BILD MONTAGESCHRITT Lösen Sie den Bolzen (19) im Uhrzeigersinn! Die Verschraubung befindet sich am rechten Ausfallende. Achtung! Linksgewinde! Innensechskant 5mm Achtung! Die Bauteile auf den Abbildungen können unter Umständen nicht den Bauteilen an Ihrem Bike... - Seite 11 ROTWILD Active Linkage System – Anleitung & Montagehilfen Modelle 2002-2007 Demontage der Sattelstreben BILD MONTAGESCHRITT Ziehen Sie alle Bolzen (16+19) aus den Ausfallenden heraus. Sind alle Bolzen herausgezogen, können Sie die Sattelstreben einfach herausnehmen. Die Verschraubungen am Linkage wurden im Zuge der Dämpfermontage schon gelöst.
-
Seite 12: Demontage Des Hauptschwingenlagers
ROTWILD Active Linkage System – Anleitung & Montagehilfen Modelle 2002-2007 Demontage des Hauptlagers BILD MONTAGESCHRITT Setzen Sie das ROTWILD Schwingenlager-Werkzeug auf das Schwingenlager auf. Achten Sie hier auf einen guten Sitz der jeweiligen Verzahnung. ROTWILD SCHWINGENLAGER- WERKZEUG Drehen Sie den Konterring (3) gegen den Uhrzeigersinn herunter. - Seite 13 ROTWILD Active Linkage System – Anleitung & Montagehilfen Modelle 2002-2007 Demontage des Hauptlagers BILD MONTAGESCHRITT Lösen Sie die Verschraubung komplett und nehmen Sie die Bolzen (2) heraus. Mit Hilfe des Innensechskantschlü ssels können Sie die Bolzen (2) herausziehen. Sollte dies nicht genü gen, können Sie den Bolzen mit einem Durchschlag aus dem Lagersitz heraustreiben (von der gegenü...
-
Seite 14: Montage Des Hauptschwingenlagers
ROTWILD Active Linkage System – Anleitung & Montagehilfen Modelle 2002-2007 Montage des Hauptlagers BILD MONTAGESCHRITT Das Gewinde der Lagerschale (4) mit etwas Kupferpaste versehen. (4-5 kleine Punkte am Umfang reichen aus!) Gummidichtringe (1) in die Nut im Bund der Bolzen (2) einlegen und beide Bolzen leicht mit etwas Fett bestreichen. - Seite 15 ROTWILD Active Linkage System – Anleitung & Montagehilfen Modelle 2002-2007 Montage des Hauptlagers BILD MONTAGESCHRITT Stecken Sie die Schwinge von hinten auf den Lagerbock. Sobald sich die Bohrung des Lagerbocks und die der Schwinge ü berlagern, können Sie den Bolzen (2) hineindrü...
- Seite 16 ROTWILD Active Linkage System – Anleitung & Montagehilfen Modelle 2002-2007 Montage des Hauptlagers BILD MONTAGESCHRITT Vor der Montage der Schwinge an den Hauptrahmen muss das Ende des Gewindebolzens (6) mit einer Stahlbü rste gereinigt und dann fettfrei gemacht werden. Versehen Sie dann das Ende des Gewindebolzens (6) mit etwas Schraubensicherung (Loctite Mittelfest).
- Seite 17 ROTWILD Active Linkage System – Anleitung & Montagehilfen Modelle 2002-2007 Montage des Hauptlagers BILD MONTAGESCHRITT Mit dem Drehmomentschlü ssel (8mm Innensechskant) die Achsbolzen gegeneinander schrauben (ca. 30Nm). Drehmomentschlü ssel mit 8mm Innensechskantaufsatz Innensechskantschlü ssel 8mm Achtung! Der gegenü berliegende Achsbolzen muss mit einem entsprechenden Innensechskantschlü...
-
Seite 18: Montage Des Dämpfers Und Des Linkage
ROTWILD Active Linkage System – Anleitung & Montagehilfen Modelle 2002-2007 Montage des Dämpfers und des Linkages BILD MONTAGESCHRITT Pressen Sie mit dem entsprechenden Werkzeug das alte Lager aus dem Dämpferauge heraus. Achtung! Das Werkzeug sollte nicht größ er sein, als 16mm! Sie können nun das neue IGUS Lager in das... - Seite 19 ROTWILD Active Linkage System – Anleitung & Montagehilfen Modelle 2002-2007 Montage des Dämpfers und des Linkages BILD MONTAGESCHRITT Pressen Sie das alte Nadellager mit einem entsprechend dimensionierten Werkzeug aus dem Linkage heraus. Anschliessend können Sie das neue Nadellager (10) in das Linkage einpressen.
- Seite 20 ROTWILD Active Linkage System – Anleitung & Montagehilfen Modelle 2002-2007 Montage des Dämpfers und des Linkages BILD MONTAGESCHRITT Stecken Sie nach und nach die Bauteile auf die Dämpferachse (15)! Achtung! Achten Sie bei der Montage unbedingt auf die richtige Reihenfolge der Bauteile auf der Achse! Schieben Sie, nach dem 1.
-
Seite 21: Montage Der Sattelstreben
ROTWILD Active Linkage System – Anleitung & Montagehilfen Modelle 2002-2007 Montage des Dämpfers und des Linkages BILD MONTAGESCHRITT Schieben Sie den Dämpfer zwischen die Flansche der Dämpferaufnahme am Hauptrahmen. Achtung! Der Dämpfer sitzt sehr straff zwischen den Flanschen. Achten Sie hier darauf, dass sich der Dämpfer nicht verkantet! Versehen Sie die Schraube der Dämpferaufnahme vor... - Seite 22 ROTWILD Active Linkage System – Anleitung & Montagehilfen Modelle 2002-2007 Montage des Dämpfers und des Linkages BILD MONTAGESCHRITT Bevor Sie die Sattelstreben montieren, sollten Sie die IGUS Gleitlager (17) erneuern. Um die alten Gleitlager zu entfernen können Sie eine Messerklinge zur Hilfe nehmen.
