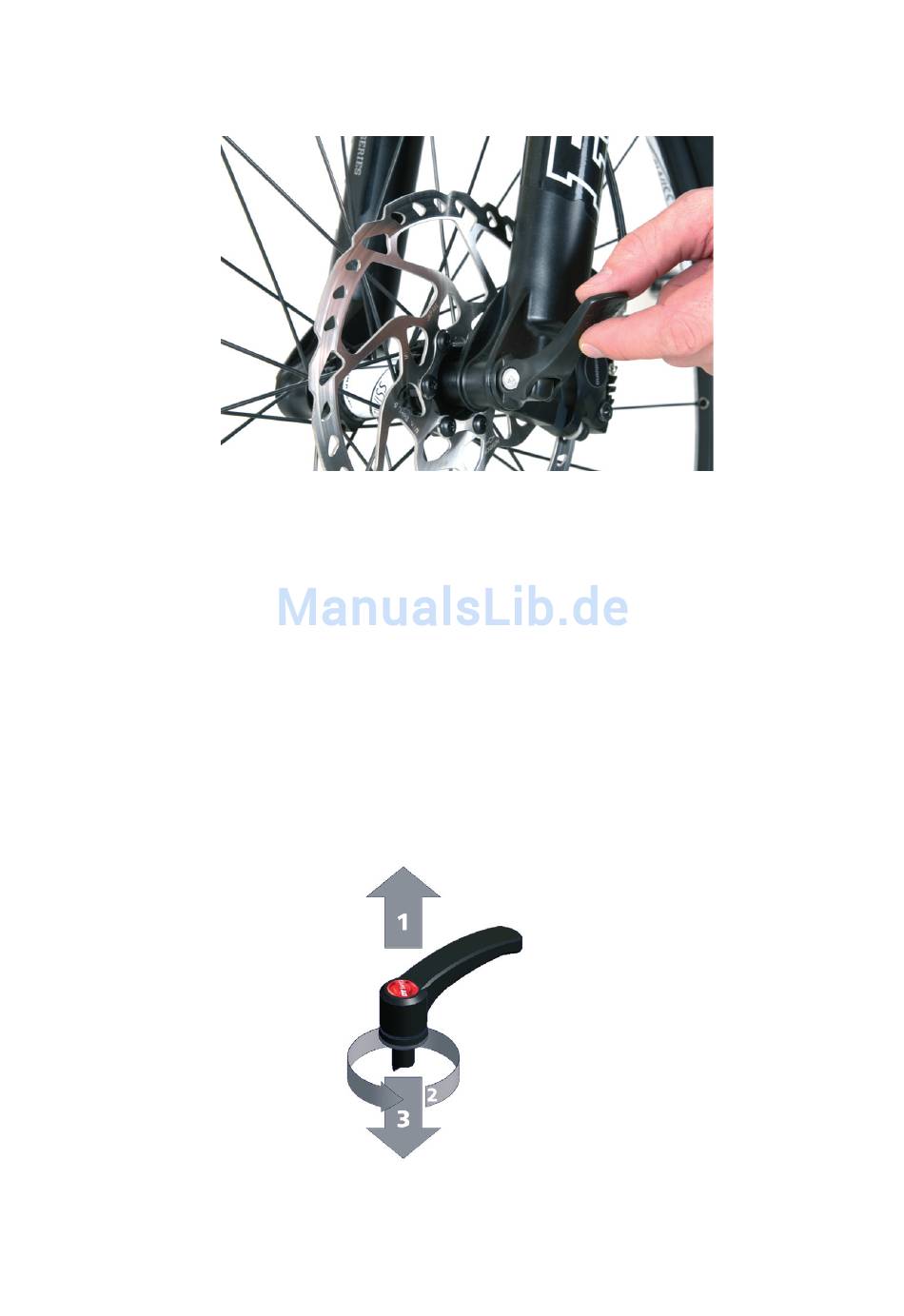

Abbildung 14: Schließen des Schnellspannhebels
6.3.4 Montage der Achsverschraubung am Hinterrad
Bei den R.Q1+ FS 27.5 und R.E1+ FS 27.5 werden ebenfalls Schraubach
sen verwendet. Beim Einsetzen der Hinterradnabe achten Sie darauf,
dass die Nabe fest in den Ausfallenden sitzt und die Bremsscheibe kor
rekt im Bremssattel zentriert ist. Schieben Sie nun die leicht gefettete
Achse durch die Nabe bis das Gewinde im Ausfallende gegenüber greift.
Drehen Sie die Achse fest zu – das Anzugsmoment sollte min. 15 Nm be
tragen. Zur einfacheren Fixierung ist es möglich den Hebel umzulegen.
Abbildung 15: RWS Hebel Logik
1 Hebel anheben
3 Hebel los lassen
2 Verdrehen
36
