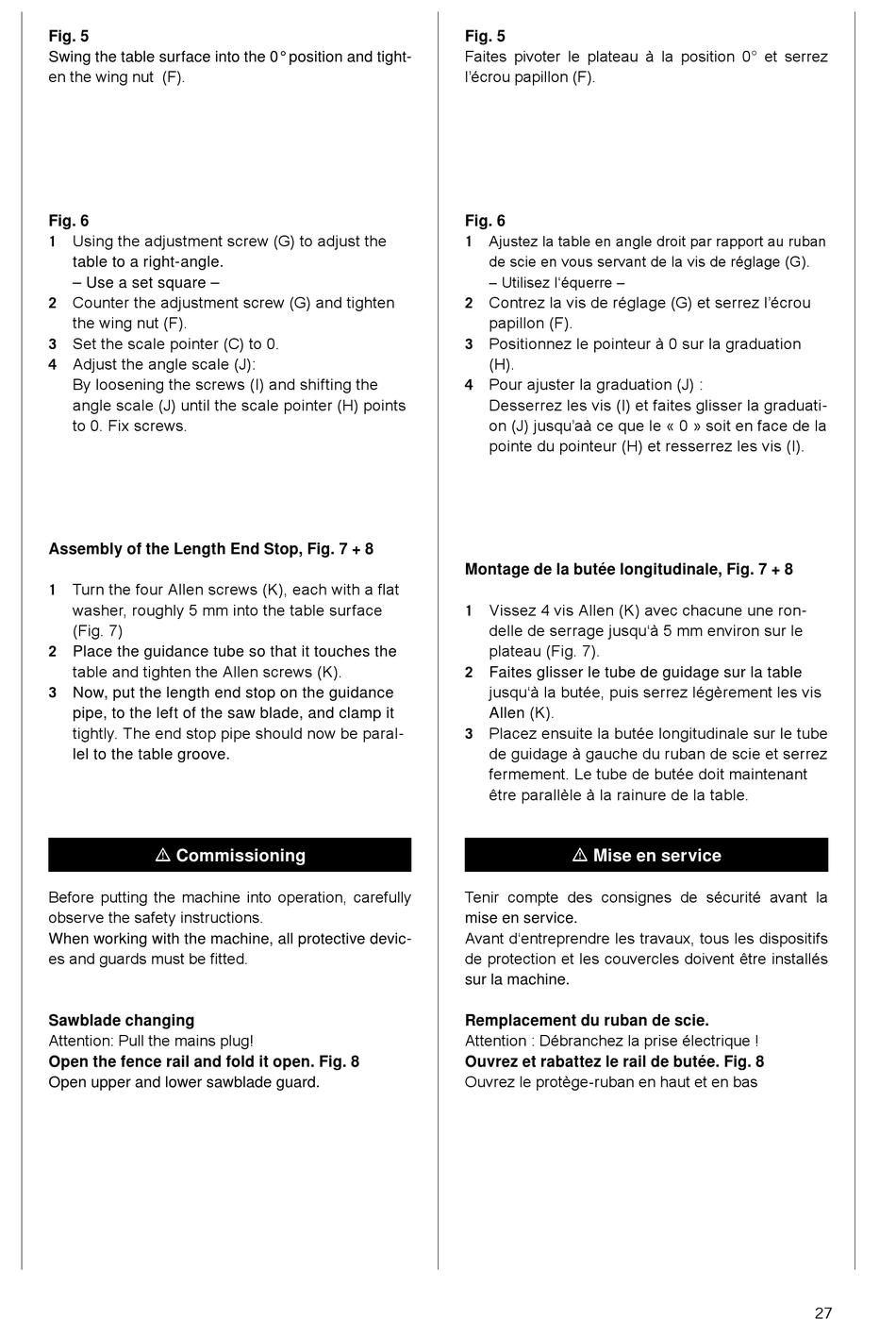

Fig. 5
Swing the table surface into the 0° position and tight-
en the wing nut (F).
Fig. 6
Using the adjustment screw (G) to adjust the
1
table to a right-angle.
– Use a set square –
Counter the adjustment screw (G) and tighten
2
the wing nut (F).
Set the scale pointer (C) to 0.
3
Adjust the angle scale (J):
4
By loosening the screws (I) and shifting the
angle scale (J) until the scale pointer (H) points
to 0. Fix screws.
Assembly of the Length End Stop, Fig. 7 + 8
Turn the four Allen screws (K), each with a flat
1
washer, roughly 5 mm into the table surface
(Fig. 7)
2
Place the guidance tube so that it touches the
table and tighten the Allen screws (K).
3
Now, put the length end stop on the guidance
pipe, to the left of the saw blade, and clamp it
tightly. The end stop pipe should now be paral-
lel to the table groove.
m Commissioning
Before putting the machine into operation, carefully
observe the safety instructions.
When working with the machine, all protective devic-
es and guards must be fitted.
Sawblade changing
Attention: Pull the mains plug!
Open the fence rail and fold it open. Fig. 8
Open upper and lower sawblade guard.
Fig. 5
Faites pivoter le plateau à la position 0° et serrez
l'écrou papillon (F).
Fig. 6
Ajustez la table en angle droit par rapport au ruban
1
de scie en vous servant de la vis de réglage (G).
– Utilisez l'équerre –
Contrez la vis de réglage (G) et serrez l'écrou
2
papillon (F).
Positionnez le pointeur à 0 sur la graduation
3
(H).
Pour ajuster la graduation (J) :
4
Desserrez les vis (I) et faites glisser la graduati-
on (J) jusqu'aà ce que le « 0 » soit en face de la
pointe du pointeur (H) et resserrez les vis (I).
Montage de la butée longitudinale, Fig. 7 + 8
Vissez 4 vis Allen (K) avec chacune une ron-
1
delle de serrage jusqu'à 5 mm environ sur le
plateau (Fig. 7).
2
Faites glisser le tube de guidage sur la table
jusqu'à la butée, puis serrez légèrement les vis
Allen (K).
Placez ensuite la butée longitudinale sur le tube
3
de guidage à gauche du ruban de scie et serrez
fermement. Le tube de butée doit maintenant
être parallèle à la rainure de la table.
m Mise en service
Tenir compte des consignes de sécurité avant la

mise en service.

Avant d'entreprendre les travaux, tous les dispositifs
de protection et les couvercles doivent être installés
sur la machine.
Remplacement du ruban de scie.
Attention : Débranchez la prise électrique !
Ouvrez et rabattez le rail de butée. Fig. 8
Ouvrez le protège-ruban en haut et en bas
27
