Scheppach HBS300 Originalbetriebsanleitung Seite 114

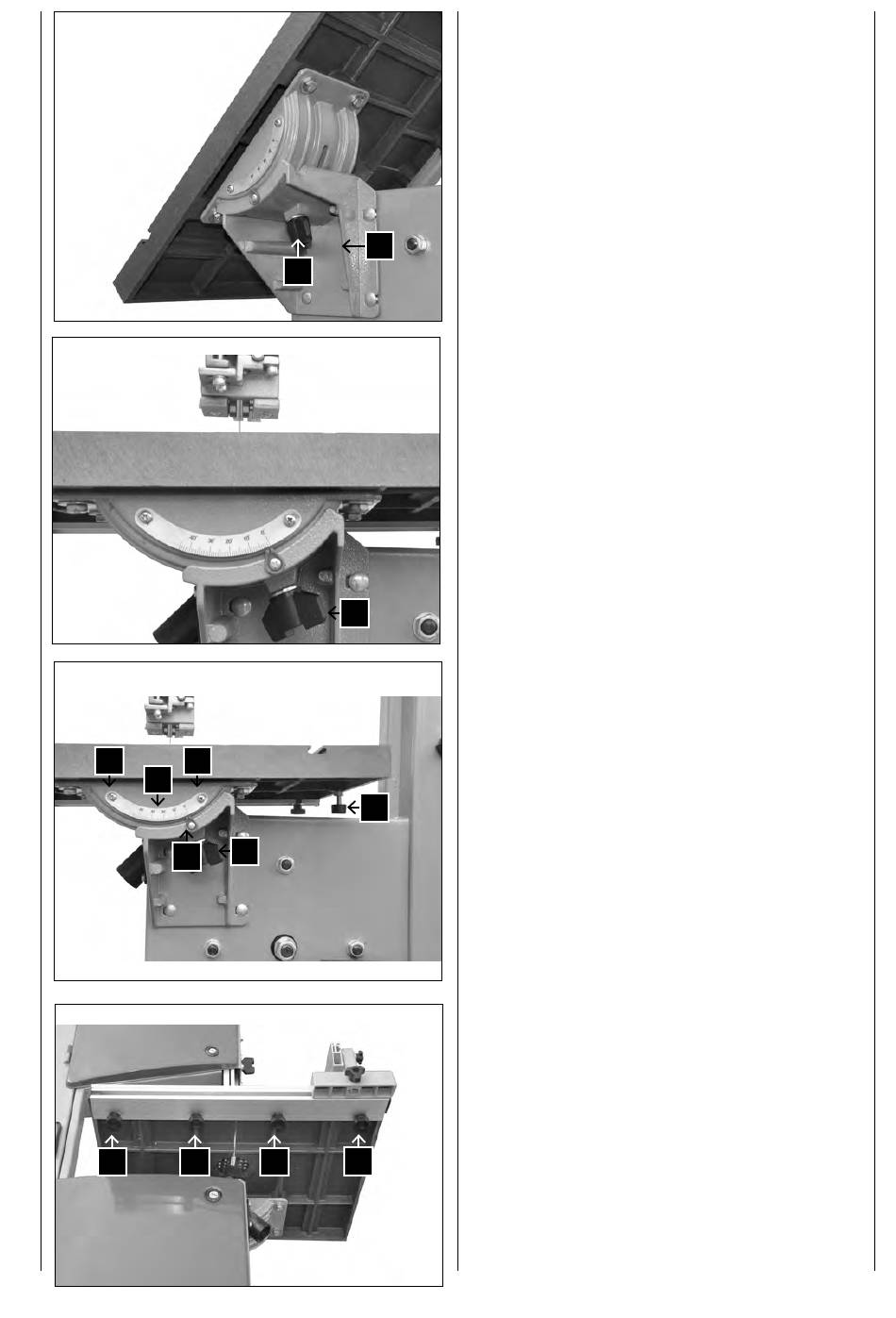

Fig. 4
Fig. 5
Fig. 6
I I
J
H
Fig. 7
K K
114
a
F
F
G
F
K
K
6. Asetage masin aluskandmikuga tasasele pinna-
le ja pingutage kõik poltliited tugevasti kinni.
Lauaplaadi montaaž, joon. 4
Juhtige lintsae leht läbi töölauas asuva lõhiku.
1
Paigutage töölaud nii lauakinnituse peale, et fik-
saatorpolt saab läbi hoidiku (a) pista.
Keerake töölaud tiibmutriga (F) kinni.
2
3
Kontrollige, et saelint liigub vabalt ega puuduta
lauda.
Joon. 5
Kallutage lauaplaat 0° asendisse ja pingutage tiib-
mutter (F) kinni.
Joon. 6
Häälestage laud seadepoldiga (G) saelindi
1
suhtes täisnurga alla.
– kasutage piirdenurgikut –
Konterdage seadepolt (G) ja pingutage tiibmut-
2
ter (F) kinni.
Seadke skaala näidik (H) 0 peale.
3
Nurgaskaala (J) häälestamine:
4
Poltide (I) vabastamise ja nurgaskaala (J) ni-
hutamise kaudu, kuni skaala osuti (H) näitab 0
peale. Fikseerige poldid taas.
Pikipiiraja montaaž, joon. 7 + 8
Keerake 4 sisekuuskantkruvi (K) vastavalt ühe
1
alusseibiga u 5 mm lauaplaadi sisse (joon. 7).
Pange juhttoru sisse, kuni see lööb vastu lau-
2
da ja pingutage sisekuuskantkruvid (K) kinni.
Nüüd pange pikipiiraja saelindist vasakul juht-
3
toru peale ja kiiluge see kinni. Piirdetoru peab
seisma nüüd lauasoonega paralleelselt.
