• Uspravna rezanja četvrtastih drva
U vezi s tim pogledajte i radne upute u priručniku za
uporabu.
Montaže
Montažni alat
1 račvasti ključ širine 10/13
Zbog tehnologije pakiranja tračna pila nije potpuno
montirana.

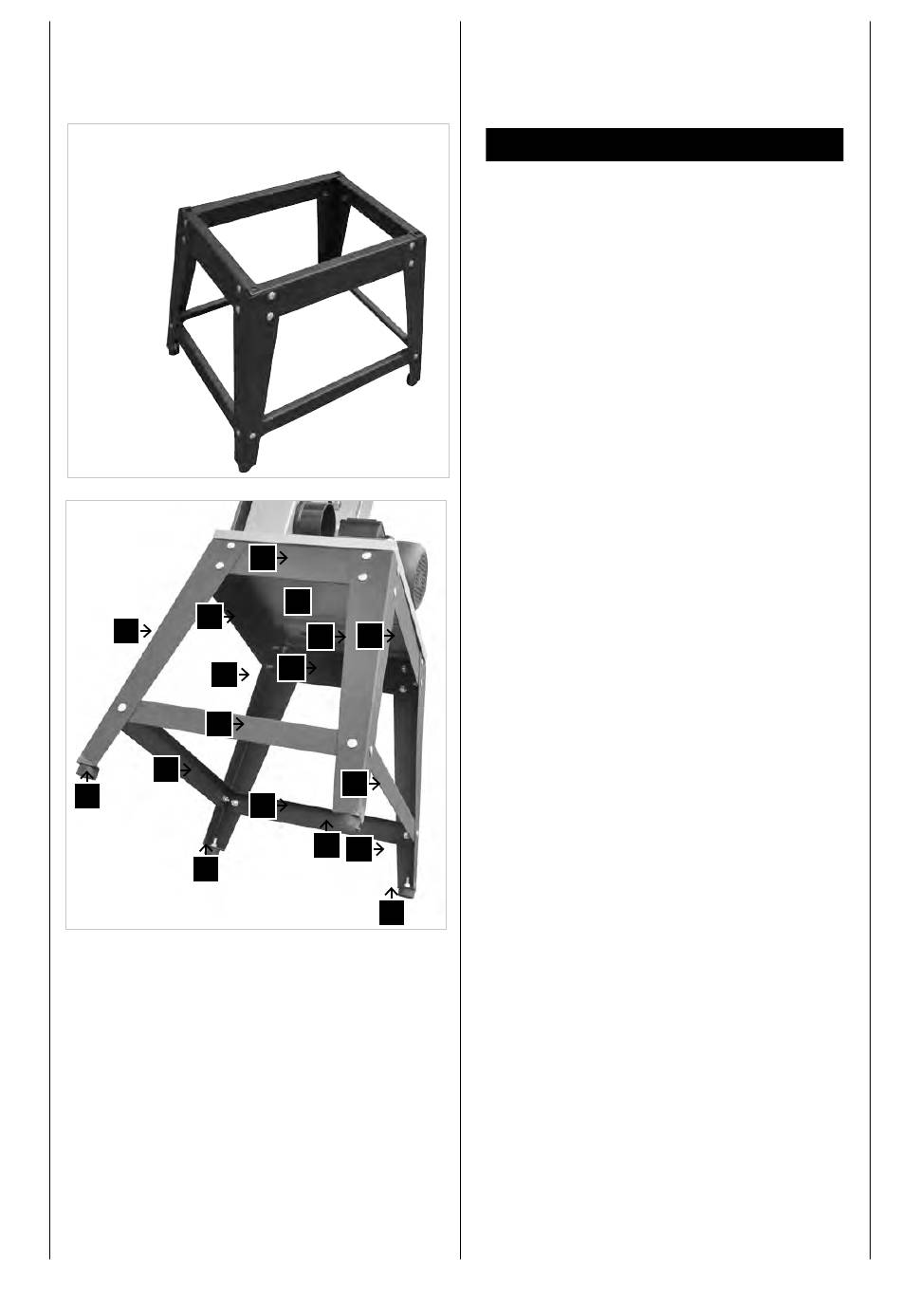

Montiranje donjeg postolja (slike 2 - + 3)
Montažni dijelovi:
4 noge postolja (A)
•
Donji potpornji postolja (B): 2 duga + 2 kratka
•
Gornji potpornji postolja (C): 2 duga + 2 kratka
•
4 gumene stope (D), 4 pločice 8, 4 matice M8
•
Pričvrsni dijelovi (24 zaporna vijka M8x16, 4
•
šestobridna vijka M8x45, 32 pločice 8, 28 matica
M8)
Prilikom montaže rukom lagano zategnite sve vi-
jke.
Navrnite 4 gumene stope na noge postolja.
1.
Montirajte po jedan donji potporanj postolja (B) s
2.
2 zaporna vijka M8 x 16, 2 pločice i 2 matice na
noge postolja (A).
Zatim montirajte gornje potpornje postolja (C) s
3.
po 4 zaporna vijka M8 x 16, 4 pločice i 4 matice
na noge postolja (A) kao što je prikazano na slici
3.
4. Položite karton ispod stroja, a zatim oprezno
nagnite stroj prema natrag tako da stroj nalegne
na kućište.
Uvucite montirano postolje (slika 2) ispod nosive
5.
ploče (E) tračne pile, a zatim ga rukom zavrnite
sa 4 šestobridna vijka M8x45, 8 pločica i 4 prste-
na za učvršćivanje te 4 matice. (Slika 3)
Postavite stroj s donjim postoljem na ravnu
6.
površinu i čvrsto zategnite sve vijčane spoje-
ve.
