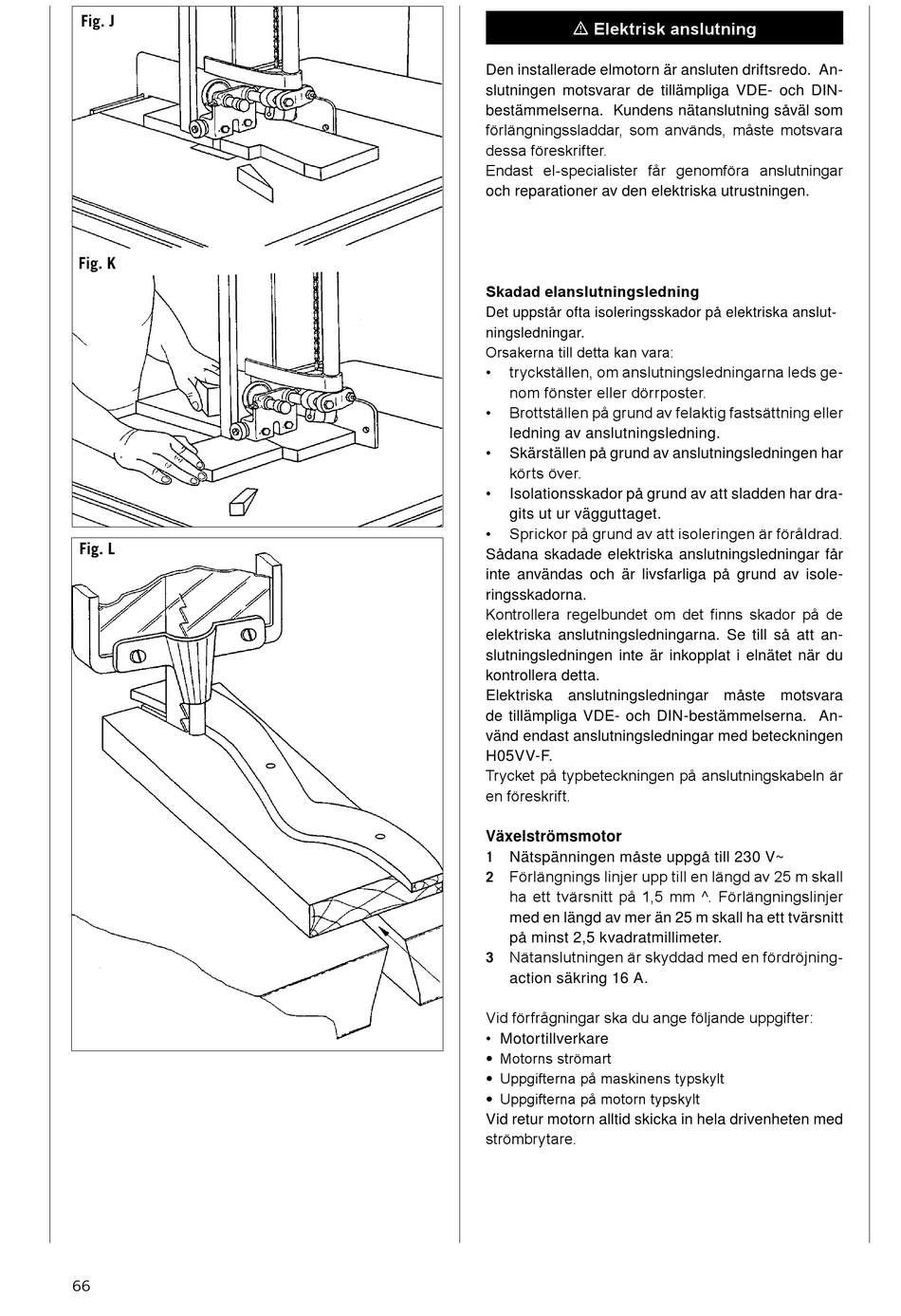

Scheppach HBS300 Originalbetriebsanleitung Seite 66

Fig. K
Fig. K
Fig. J
Fig. K
Fig. L
Fig. L
Fig. L
34
66
34
•
m Elektrisk anslutning
•
Den installerade elmotorn är ansluten driftsredo. An-
slutningen motsvarar de tillämpliga VDE- och DIN-
bestämmelserna. Kundens nätanslutning såväl som
förlängningssladdar, som används, måste motsvara
dessa föreskrifter.
Endast el-specialister får genomföra anslutningar
och reparationer av den elektriska utrustningen.
Skadad elanslutningsledning
Det uppstår ofta isoleringsskador på elektriska anslut-
ningsledningar.
Orsakerna till detta kan vara:
tryckställen, om anslutningsledningarna leds ge-
•
nom fönster eller dörrposter.
Brottställen på grund av felaktig fastsättning eller
•
ledning av anslutningsledning.
• Skärställen på grund av anslutningsledningen har
körts över.
• Isolationsskador på grund av att sladden har dra-
gits ut ur vägguttaget.
Sprickor på grund av att isoleringen är föråldrad.
•
Sådana skadade elektriska anslutningsledningar får
inte användas och är livsfarliga på grund av isole-
ringsskadorna.
Kontrollera regelbundet om det finns skador på de
elektriska anslutningsledningarna. Se till så att an-
slutningsledningen inte är inkopplat i elnätet när du
kontrollera detta.
Elektriska anslutningsledningar måste motsvara
de tillämpliga VDE- och DIN-bestämmelserna. An-
vänd endast anslutningsledningar med beteckningen
H05VV-F.
Trycket på typbeteckningen på anslutningskabeln är
en föreskrift.
Växelströmsmotor
1
Nätspänningen måste uppgå till 230 V~
Förlängnings linjer upp till en längd av 25 m skall
2
ha ett tvärsnitt på 1,5 mm ^. Förlängningslinjer
med en längd av mer än 25 m skall ha ett tvärsnitt
på minst 2,5 kvadratmillimeter.
Nätanslutningen är skyddad med en fördröjning-
3
action säkring 16 A.
Vid förfrågningar ska du ange följande uppgifter:
• Motortillverkare
• Motorns strömart
• Uppgifterna på maskinens typskylt
• Uppgifterna på motorn typskylt
Vid retur motorn alltid skicka in hela drivenheten med
strömbrytare.
