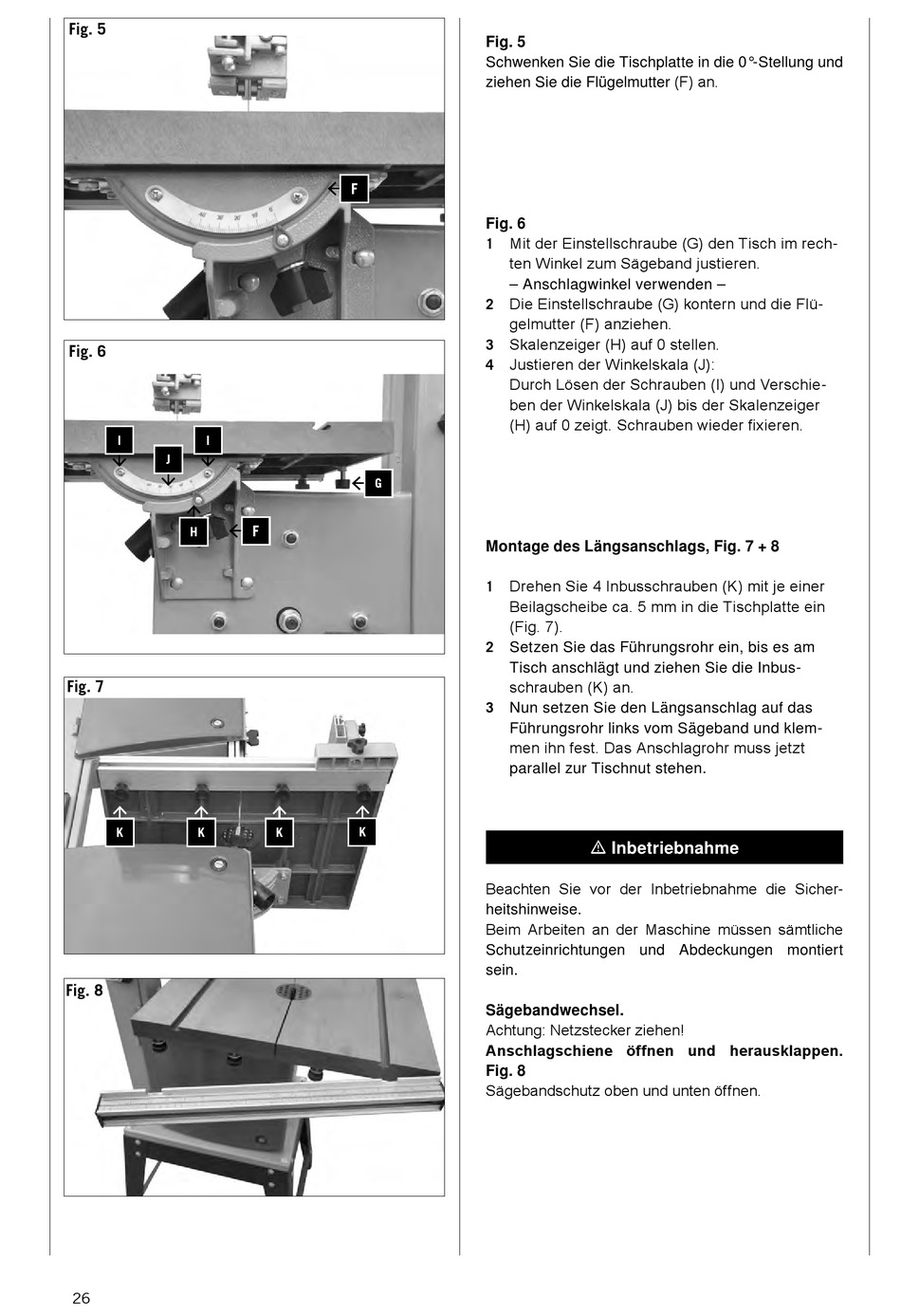

Scheppach HBS300 Originalbetriebsanleitung Seite 26

Fig. 5
Fig. 6
I I
J
H
Fig. 7
K K
Fig. 8
26
F
G
F
K K
Fig. 5
Schwenken Sie die Tischplatte in die 0°-Stellung und
ziehen Sie die Flügelmutter (F) an.
Fig. 6
Mit der Einstellschraube (G) den Tisch im rech-
1
ten Winkel zum Sägeband justieren.
– Anschlagwinkel verwenden –
Die Einstellschraube (G) kontern und die Flü-
2
gelmutter (F) anziehen.
Skalenzeiger (H) auf 0 stellen.
3
Justieren der Winkelskala (J):
4
Durch Lösen der Schrauben (I) und Verschie-
ben der Winkelskala (J) bis der Skalenzeiger
(H) auf 0 zeigt. Schrauben wieder fixieren.
Montage des Längsanschlags, Fig. 7 + 8
Drehen Sie 4 Inbusschrauben (K) mit je einer
1
Beilagscheibe ca. 5 mm in die Tischplatte ein
(Fig. 7).
2
Setzen Sie das Führungsrohr ein, bis es am
Tisch anschlägt und ziehen Sie die Inbus-
schrauben (K) an.
3
Nun setzen Sie den Längsanschlag auf das
Führungsrohr links vom Sägeband und klem-
men ihn fest. Das Anschlagrohr muss jetzt
parallel zur Tischnut stehen.
m Inbetriebnahme
Beachten Sie vor der Inbetriebnahme die Sicher-
heitshinweise.
Beim Arbeiten an der Maschine müssen sämtliche
Schutzeinrichtungen und Abdeckungen montiert
sein.
Sägebandwechsel.
Achtung: Netzstecker ziehen!
Anschlagschiene öffnen und herausklappen.
Fig. 8
Sägebandschutz oben und unten öffnen.
