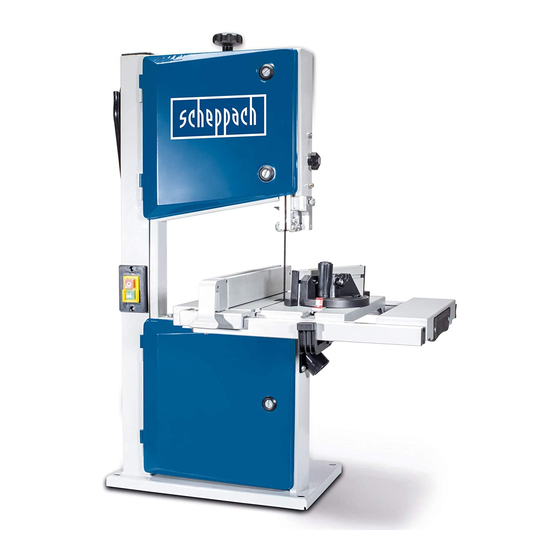

- Seite 1 Art.Nr. 59015059944 AusgabeNr. 5901505850 Rev.Nr. 10/02/2021 HBS261 Bandsäge Originalbedienungsanleitung Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
- Seite 2 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 3 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 4 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 5 M6x35: 1x M6x10: 4x M5x6: 4x www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 6 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 7 Fig. 9.1 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 8 13.1 1-3=960 m/min 2-4=660 m/min www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 9 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 10: Erklärung Der Symbole Auf Dem Gerät
Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen! Tragen Sie Schutzhandschuhe. Achtung! Vor Montage, Reinigung, Umbau, Instandhaltung, Lagerung und Transport müs- sen Sie das Gerät ausschalten und von der Stromversorgung trennen. Sägebandrichtung 10 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 11: Inhaltsverzeichnis
Transport ................... 19 Arbeitshinweise ................. 19 Reinigung und Wartung ............. 20 Lagerung ................... 20 Elektrischer Anschluss .............. 20 Entsorgung und Wiederverwertung .......... 21 Störungsabhilfe ................. 22 DE | 11 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 12: Einleitung
Sicherheitshinweisen und den besonderen Vor- • Sägeband schriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten tech- nischen Regeln zu beachten. 12 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 13: Bestimmungsgemäße Verwendung
– Benutzen Sie das Elektrowerkzeug nicht für teilen. solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Beispiel keine Hand- kreissäge zum Schneiden von Baumästen oder Holzscheiten. DE | 13 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 14 Beschädigung von einem anerkannten Bedienungsanleitung angegeben ist. Fachmann erneuern. – Beschädigte Schalter müssen bei einer Kun- dendienstwerkstatt ersetzt werden. 14 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 15: Zusätzliche Sicherheitshinweise
• Stellen Sie die verstellbare Schutzeinrichtungen so • Beachten Sie die Motor- und Sägeband Drehrich- ein, dass sie möglichst nahe am Werkstück sind. tung DE | 15 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 16: Technische Daten
Daten auf dem Typenschild mit Tragen Sie einen Gehörschutz. den Netzdaten übereinstimmen. Die Einwirkung von Lärm kann Gehörverlust bewir- ken. Schwingungsgesamtwerte (Vektorsumme drei- er Richtungen) ermittelt entsprechend EN 61029. 16 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 17 Türverriegelungen (2) mit Hilfe eines Schlitz- schraubenziehers öffnen. Die untere Gehäusetür öffnet sich nur wenn der Sägetisch um 45° ge- neigt ist. • Sägeband mit Spannschraube (11) entspannen DE | 17 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 18 • Um die Säge wieder auszuschalten, muss der rote Ein möglichst kleiner Abstand zum Werkstück ge- Taster „0“ Ein-/Ausschalter (10) gedrückt werden. währleistet optimale Bandführung und sicheres Ar- beiten! 18 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 19: Transport
(7) von 0° - 45° nach vorne zu neigen. • Beim Arbeiten die Sägebandführung immer sona- • Schnellspannhebel (E) lockern. he wie möglich an das Werkstück anstellen. DE | 19 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 20: Reinigung Und Wartung
• Druckstellen, wenn Anschlussleitungen durch Wir empfehlen, dass Sie das Gerät direkt nach jeder Fenster oder Türspalten geführt werden. Benutzung reinigen. • Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung. 20 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 21: Entsorgung Und Wiederverwertung
Das Gerät und dessen Zubehör bestehen aus ver- schiedenen Materialien, wie z.B. Metall und Kunst- stoffe. Führen Sie defekte Bauteile der Sondermül- lentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! DE | 21 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 22: Störungsabhilfe
Arbeiten Falsches Sägeband Sägeband nach Bed.-Anw. auswählen Sägeband klemmt beim Sägeband stumpf Sägeband austauschen Arbeiten Sägeband verharzt Sägeband reinigen Führung schlecht eingestellt Sägebandführung nach Bed.-Anw. einstellen 22 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 23 DE | 23 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
