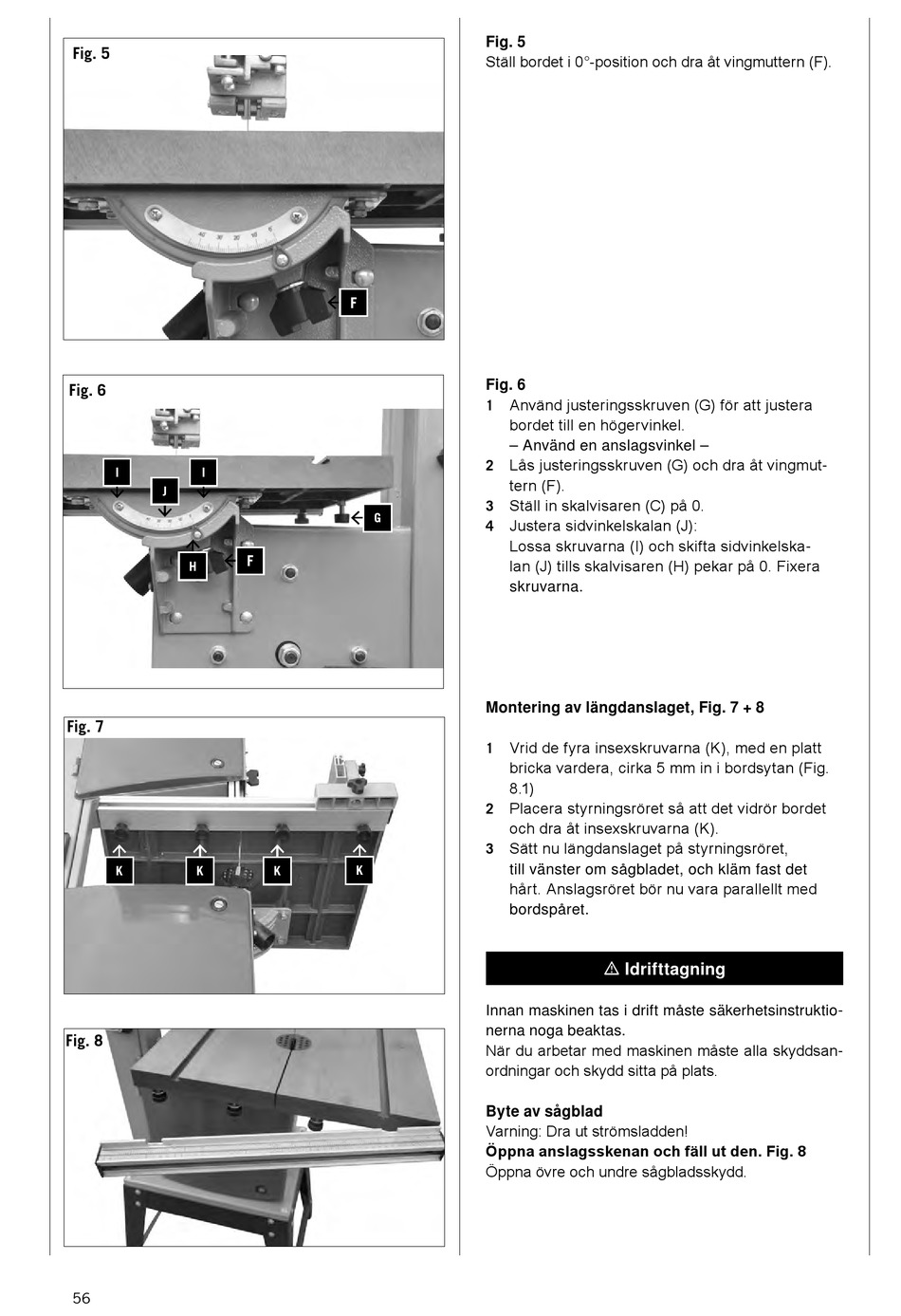

Scheppach HBS300 Originalbetriebsanleitung Seite 56

Fig. 5
Fig. 6
I I
J
H
Fig. 7
K K
Fig. 8
56
F
G
F
K
K
Fig. 5
Ställ bordet i 0°-position och dra åt vingmuttern (F).
Fig. 6
Använd justeringsskruven (G) för att justera
1
bordet till en högervinkel.
– Använd en anslagsvinkel –
Lås justeringsskruven (G) och dra åt vingmut-
2
tern (F).
Ställ in skalvisaren (C) på 0.
3
Justera sidvinkelskalan (J):
4
Lossa skruvarna (I) och skifta sidvinkelska-
lan (J) tills skalvisaren (H) pekar på 0. Fixera
skruvarna.
Montering av längdanslaget, Fig. 7 + 8
Vrid de fyra insexskruvarna (K), med en platt
1
bricka vardera, cirka 5 mm in i bordsytan (Fig.
8.1)
Placera styrningsröret så att det vidrör bordet
2
och dra åt insexskruvarna (K).
Sätt nu längdanslaget på styrningsröret,
3
till vänster om sågbladet, och kläm fast det
hårt. Anslagsröret bör nu vara parallellt med
bordspåret.
m Idrifttagning
Innan maskinen tas i drift måste säkerhetsinstruktio-
nerna noga beaktas.
När du arbetar med maskinen måste alla skyddsan-
ordningar och skydd sitta på plats.
Byte av sågblad
Varning: Dra ut strömsladden!
Öppna anslagsskenan och fäll ut den. Fig. 8
Öppna övre och undre sågbladsskydd.
