Fig. 2
82
POPIS STROJA
Stroj sa dá vďaka jeho vyzretej konštrukcii mno-
hostranne použiť na opracovanie dreva a plastov v
dielenskej oblasti. Horné a dolné pásové koleso je
zakryté pevne pripojenou ochranou a pohyblivým kry-
tom. Pri otváraní krytu je stroj vypnutý. Spustenie je
možné len so zatvoreným vekom. Nerežúca časť píl-
ového pásu nad doskou stola je zakrytá ochranným
zariadením upevneným na vedení pílového pásu,
ktoré je opäť zaistené prostredníctvom pevne prip-
evneného ochranného zariadenia horného pásového
kolesa proti neúmyselnému otvoreniu. Nerežúca časť
pílového pásu pod doskou stola je zakrytá pevne
pripojenou ochranou.
Dosah otáčavosti stola od 0° do +45° umožňuje
vykonávať mnohostranné rezacie úkony, napr.:
• Pozdĺžne rezy
• Priečne rezy
• Šikmé rezy
• Oblúkové a nepravidelné rezy
• Rezy pre rybinové kolíky a čapy
• Výškové hranové rezy pri štvorhranných drevách
Rešpektujte k tomuto aj pracovné upozornenia v
návode na obsluhu.
Montáž
MONTÁŽNY NÁSTROJ
1 vidlicový kľúč SW 10/13
Z dôvodov technických možností balenia nie je na-
montovaná doska stola a upevňovacie uholníky.

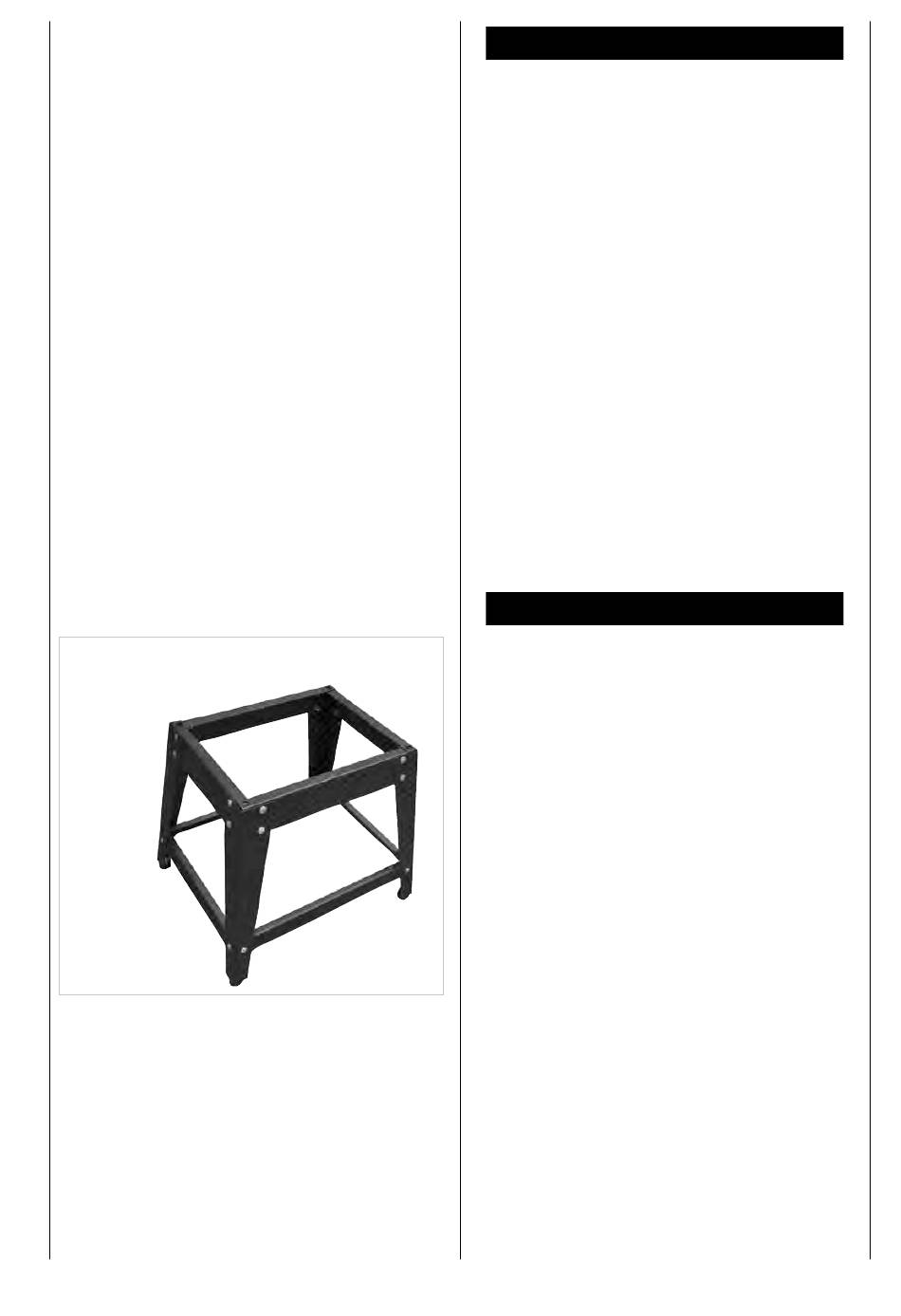

Montáž podstavca (obr. 2 - + 3)
Montážne diely:
4 nohy podstavca (A)
•
Vzpery podstavca dole (B): 2 x dlhé + 2 x krátke
•
Vzpery podstavca hore (C): 2 x dlhé + 2 x krátke
•
4 gumené pätky (D), 4 podložky 8, 4 matice M8
•
Upevňovacie diely (24 skrutiek s plochou
•
guľovou hlavou M8x16, 4 skrutky so šesťhrannou
hlavou M8x45, 32 podložiek 8, 28 matíc M8)
Pri montáži všetky skrutky zľahka utiahnite ru-
kou.
4 gumené pätky naskrutkujte na nohy podstav-
1.
ca.
Na nohy podstavca (A) namontujte po jednej vz-
2.
pere podstavca dole (B) s 2 skrutkami s plochou
guľovou hlavou M8 x 16, 2 podložkami a 2 ma-
ticami.
Teraz na nohy podstavca (A) namontujte vzpery
3.
podstavca hore (C) vždy so 4 skrutkami s plo-
chou guľovou hlavou M8 x 16, 4 podložkami a 4
maticami, ako je zobrazené na obr. 2.1.
4. Za stroj položte lepenku a potom ho opatrne pre-
vracajte dozadu, dokým nebude ležať na kryte.
5.
