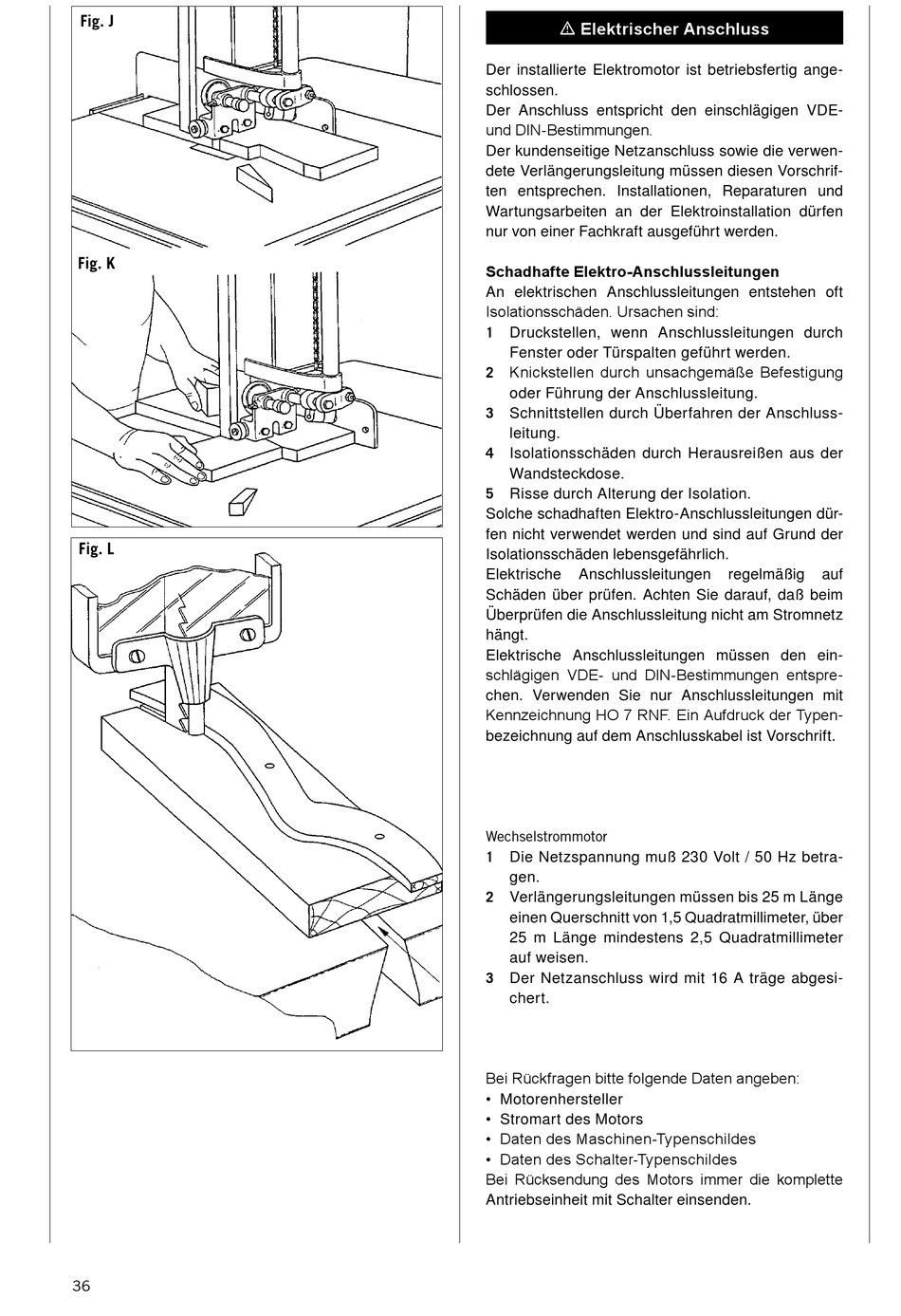

m Elektrischer Anschluss
•
Der installierte Elektromotor ist betriebsfertig ange-
schlossen.
Der Anschluss entspricht den einschlägigen VDE-
und DlN-Bestimmungen.
Der kundenseitige Netzanschluss sowie die verwen-
dete Verlängerungsleitung müssen diesen Vorschrif-
ten entsprechen. Installationen, Reparaturen und
Wartungsarbeiten an der Elektroinstallation dürfen
nur von einer Fachkraft ausgeführt werden.

Schadhafte Elektro-Anschlussleitungen

An elektrischen Anschlussleitungen entstehen oft
Isolationsschäden. Ursachen sind:
1
Druckstellen, wenn Anschlussleitungen durch
Fenster oder Türspalten geführt werden.
Knickstellen durch unsachgemäße Befestigung
2
oder Führung der Anschlussleitung.
3
Schnittstellen durch Überfahren der Anschluss-
leitung.
4
Isolationsschäden durch Herausreißen aus der
Wandsteckdose.
5
Risse durch Alterung der Isolation.
Solche schadhaften Elektro-Anschlussleitungen dür-
fen nicht verwendet werden und sind auf Grund der
Isolationsschäden lebensgefährlich.
Elektrische Anschlussleitungen
Schäden über prüfen. Achten Sie darauf, daß beim
Überprüfen die Anschlussleitung nicht am Stromnetz
hängt.
Elektrische Anschlussleitungen müssen den ein-
schlägigen VDE- und DlN-Bestimmungen entspre-
chen. Verwenden Sie nur Anschlussleitungen mit
Kennzeichnung HO 7 RNF. Ein Aufdruck der Typen-
bezeichnung auf dem Anschlusskabel ist Vorschrift.
Wechselstrommotor
1
Die Netzspannung muß 230 Volt / 50 Hz betra-
gen.
2
Verlängerungsleitungen müssen bis 25 m Länge
einen Querschnitt von 1,5 Quadratmillimeter, über
25 m Länge mindestens 2,5 Quadratmillimeter
auf weisen.
3
Der Netzanschluss wird mit 16 A träge abgesi-
chert.
Bei Rückfragen bitte folgende Daten angeben:
• Motorenhersteller
• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Schalter-Typenschildes
Bei Rücksendung des Motors immer die komplette
Antriebseinheit mit Schalter einsenden.
