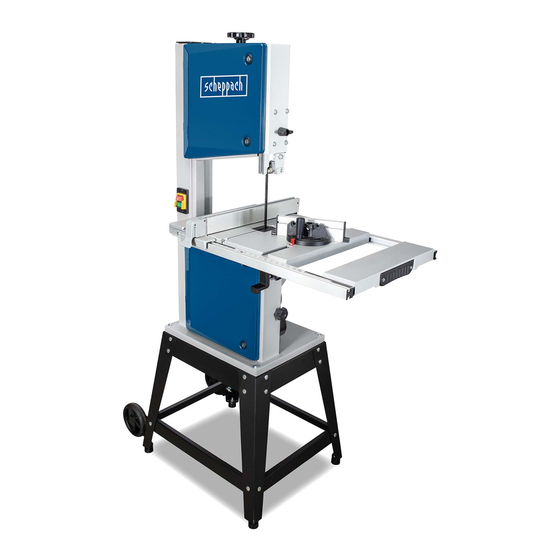

Scheppach HBS400 Original Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Scheppach Anleitungen
  4. Bandsägen
  5. HBS400
  6. Original bedienungsanleitung

Scheppach HBS400 Original Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für HBS400:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Art.Nr.
5909221903
AusgabeNr.
5909221903_0301
Rev.Nr.
15/06/2021
HBS400
Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Bandsäge
DE
Originalbedienungsanleitung
Band Saw
GB
Translation of original instruction manual
Lintsaag
EE
Originaalkäitusjuhendi tõlge
Juostinis pjūklas
LT
Originalios naudojimo instrukcijos vertimas
Lentzāģis
LV
Oriģinālās lietošanas instrukcijas tulkojums
Bandsåg
SE
Översättning av original-bruksanvisning
Vannesaha
FI
Käännös alkuperäisestä käyttöohjeesta
Båndsav
DK
Oversættelse fra den oprindelige betjeningsvejledning
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.
8
24
37
50
63
76
89
102

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Scheppach HBS400

Inhaltszusammenfassung für Scheppach HBS400

  • Seite 1 Art.Nr. 5909221903 AusgabeNr. 5909221903_0301 Rev.Nr. 15/06/2021 HBS400 Bandsäge Originalbedienungsanleitung Band Saw Translation of original instruction manual Lintsaag Originaalkäitusjuhendi tõlge Juostinis pjūklas Originalios naudojimo instrukcijos vertimas Lentzāģis Oriģinālās lietošanas instrukcijas tulkojums Bandsåg Översättning av original-bruksanvisning Vannesaha Käännös alkuperäisestä käyttöohjeesta Båndsav Oversættelse fra den oprindelige betjeningsvejledning Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.
  • Seite 2 www.scheppach.com...
  • Seite 3 www.scheppach.com...
  • Seite 4 www.scheppach.com...
  • Seite 5 www.scheppach.com...
  • Seite 6 1 - 3 = 720 m/min 2 - 4 = 360 m/min Material : PVC, 2-color ground silver, RAL-9005 schwarz ize: 0,25x50x75 Ground: silber ont: RAL-9005 black www.scheppach.com...
  • Seite 7 www.scheppach.com...

  • Seite 8: Erklärung Der Symbole Auf Dem Gerät

    Gehörschutz tragen! Bei Staubentwicklung Atemschutz tragen! Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen! Tragen Sie Schutzhandschuhe. Achtung! Vor Montage, Reinigung, Umbau, Instandhaltung, Lagerung und Transport müssen Sie das Gerät ausschalten und von der Stromversorgung trennen. Sägebandrichtung 8 | DE www.scheppach.com...

  • Seite 9: Inhaltsverzeichnis

    Restrisiken ......................14 Technische Daten ....................14 Aufbau und Bedienung ..................15 Transport ......................17 Arbeitshinweise ....................18 Reinigung und Wartung ..................19 Lagerung ......................19 Elektrischer Anschluss ..................19 Entsorgung und Wiederverwertung ..............20 Störungsabhilfe ....................21 www.scheppach.com DE | 9...
