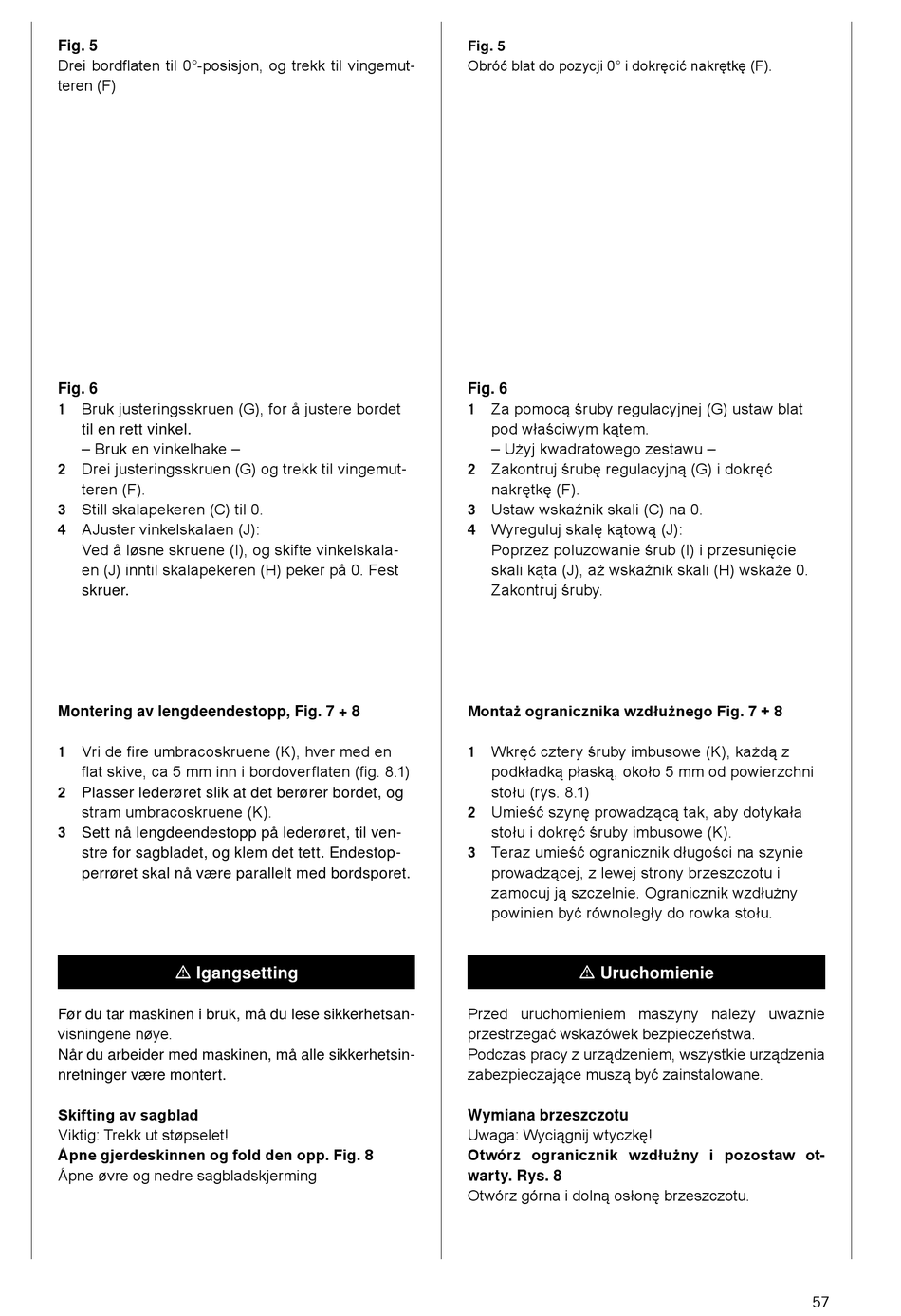

Fig. 5
Drei bordflaten til 0°-posisjon, og trekk til vingemut-
teren (F)
Fig. 6
Bruk justeringsskruen (G), for å justere bordet
1
til en rett vinkel.
– Bruk en vinkelhake –
Drei justeringsskruen (G) og trekk til vingemut-
2
teren (F).
Still skalapekeren (C) til 0.
3
AJuster vinkelskalaen (J):
4
Ved å løsne skruene (I), og skifte vinkelskala-
en (J) inntil skalapekeren (H) peker på 0. Fest
skruer.
Montering av lengdeendestopp, Fig. 7 + 8
Vri de fire umbracoskruene (K), hver med en
1
flat skive, ca 5 mm inn i bordoverflaten (fig. 8.1)
2
Plasser lederøret slik at det berører bordet, og
stram umbracoskruene (K).
3
Sett nå lengdeendestopp på lederøret, til ven-
stre for sagbladet, og klem det tett. Endestop-
perrøret skal nå være parallelt med bordsporet.
m Igangsetting
Før du tar maskinen i bruk, må du lese sikkerhetsan-
visningene nøye.
Når du arbeider med maskinen, må alle sikkerhetsin-
nretninger være montert.
Skifting av sagblad
Viktig: Trekk ut støpselet!
Åpne gjerdeskinnen og fold den opp. Fig. 8
Åpne øvre og nedre sagbladskjerming
Fig. 5
Obróć blat do pozycji 0° i dokręcić nakrętkę (F).
Fig. 6
Za pomocą śruby regulacyjnej (G) ustaw blat
1
pod właściwym kątem.
– Użyj kwadratowego zestawu –
Zakontruj śrubę regulacyjną (G) i dokręć
2
nakrętkę (F).
Ustaw wskaźnik skali (C) na 0.
3
Wyreguluj skalę kątową (J):
4
Poprzez poluzowanie śrub (I) i przesunięcie
skali kąta (J), aż wskaźnik skali (H) wskaże 0.
Zakontruj śruby.
Montaż ogranicznika wzdłużnego Fig. 7 + 8
Wkręć cztery śruby imbusowe (K), każdą z
1
podkładką płaską, około 5 mm od powierzchni
stołu (rys. 8.1)
Umieść szynę prowadzącą tak, aby dotykała
2
stołu i dokręć śruby imbusowe (K).
Teraz umieść ogranicznik długości na szynie
3
prowadzącej, z lewej strony brzeszczotu i
zamocuj ją szczelnie. Ogranicznik wzdłużny
powinien być równoległy do rowka stołu.
m Uruchomienie
Przed uruchomieniem maszyny należy uważnie
przestrzegać wskazówek bezpieczeństwa.
Podczas pracy z urządzeniem, wszystkie urządzenia
zabezpieczające muszą być zainstalowane.
Wymiana brzeszczotu
Uwaga: Wyciągnij wtyczkę!
Otwórz ogranicznik wzdłużny i pozostaw ot-
warty. Rys. 8
Otwórz górna i dolną osłonę brzeszczotu.
