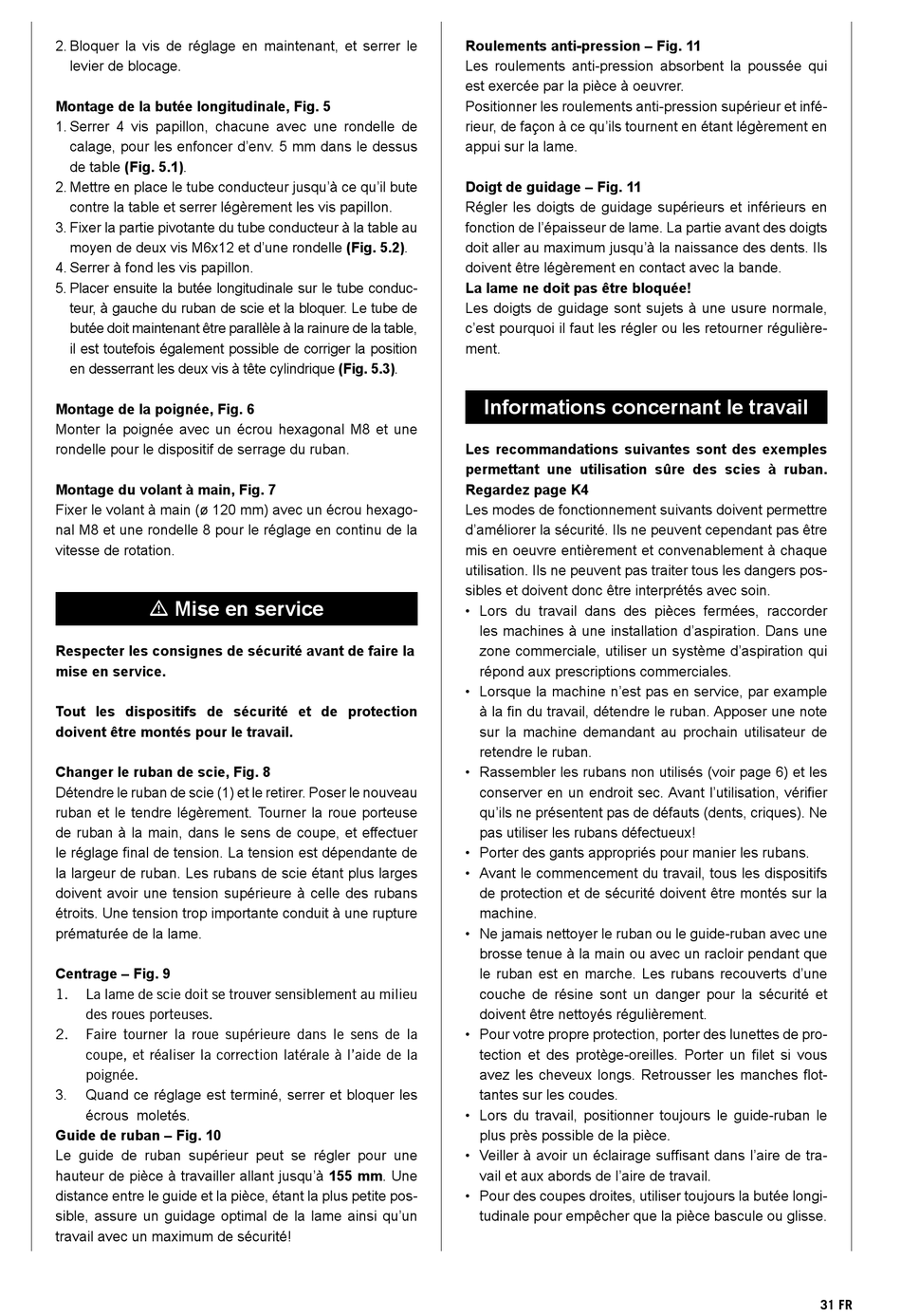

2. Bloquer la vis de réglage en maintenant, et serrer le
levier de blocage.
Montage de la butée longitudinale, Fig. 5
1. Serrer 4 vis papillon, chacune avec une rondelle de
calage, pour les enfoncer d'env. 5 mm dans le dessus
de table (Fig. 5.1).
2. Mettre en place le tube conducteur jusqu'à ce qu'il bute
contre la table et serrer légèrement les vis papillon.
3. Fixer la partie pivotante du tube conducteur à la table au
moyen de deux vis M6x12 et d'une rondelle (Fig. 5.2).
4. Serrer à fond les vis papillon.
5. Placer ensuite la butée longitudinale sur le tube conduc-
teur, à gauche du ruban de scie et la bloquer. Le tube de
butée doit maintenant être parallèle à la rainure de la table,
il est toutefois également possible de corriger la position
en desserrant les deux vis à tête cylindrique (Fig. 5.3).
Montage de la poignée, Fig. 6
Monter la poignée avec un écrou hexagonal M8 et une
rondelle pour le dispositif de serrage du ruban.
Montage du volant à main, Fig. 7
Fixer le volant à main (ø 120 mm) avec un écrou hexago-
nal M8 et une rondelle 8 pour le réglage en continu de la
vitesse de rotation.

 Mise en service

Respecter les consignes de sécurité avant de faire la
mise en service.
Tout les dispositifs de sécurité et de protection
doivent être montés pour le travail.
Changer le ruban de scie, Fig. 8
Détendre le ruban de scie (1) et le retirer. Poser le nouveau
ruban et le tendre légèrement. Tourner la roue porteuse
de ruban à la main, dans le sens de coupe, et effectuer
le réglage final de tension. La tension est dépendante de
la largeur de ruban. Les rubans de scie étant plus larges
doivent avoir une tension supérieure à celle des rubans
étroits. Une tension trop importante conduit à une rupture
prématurée de la lame.
Centrage – Fig. 9
1. La lame de scie doit se trouver sensiblement au milieu
des roues porteuses.
2. Faire tourner la roue supérieure dans le sens de la
coupe, et réaliser la correction latérale à l'aide de la
poignée.
3. Quand ce réglage est terminé, serrer et bloquer les
écrous moletés.
Guide de ruban – Fig. 10
Le guide de ruban supérieur peut se régler pour une
hauteur de pièce à travailler allant jusqu'à 155 mm. Une
distance entre le guide et la pièce, étant la plus petite pos-
sible, assure un guidage optimal de la lame ainsi qu'un
travail avec un maximum de sécurité!
Roulements anti-pression – Fig. 11
Les roulements anti-pression absorbent la poussée qui
est exercée par la pièce à oeuvrer.
Positionner les roulements anti-pression supérieur et infé-
rieur, de façon à ce qu'ils tournent en étant légèrement en
appui sur la lame.
Doigt de guidage – Fig. 11
Régler les doigts de guidage supérieurs et inférieurs en
fonction de l'épaisseur de lame. La partie avant des doigts
doit aller au maximum jusqu'à la naissance des dents. Ils
doivent être légèrement en contact avec la bande.
La lame ne doit pas être bloquée!
Les doigts de guidage sont sujets à une usure normale,
c'est pourquoi il faut les régler ou les retourner régulière-
ment.
Informations concernant le travail
Les recommandations suivantes sont des exemples
permettant une utilisation sûre des scies à ruban.
Regardez page K4
Les modes de fonctionnement suivants doivent permettre
d'améliorer la sécurité. Ils ne peuvent cependant pas être
mis en oeuvre entièrement et convenablement à chaque
utilisation. Ils ne peuvent pas traiter tous les dangers pos-
sibles et doivent donc être interprétés avec soin.
• Lors du travail dans des pièces fermées, raccorder
les machines à une installation d'aspiration. Dans une
zone commerciale, utiliser un système d'aspiration qui
répond aux prescriptions commerciales.
• Lorsque la machine n'est pas en service, par example
à la fin du travail, détendre le ruban. Apposer une note
sur la machine demandant au prochain utilisateur de
retendre le ruban.
• Rassembler les rubans non utilisés (voir page 6) et les
conserver en un endroit sec. Avant l'utilisation, vérifier
qu'ils ne présentent pas de défauts (dents, criques). Ne
pas utiliser les rubans défectueux!
• Porter des gants appropriés pour manier les rubans.
• Avant le commencement du travail, tous les dispositifs
de protection et de sécurité doivent être montés sur la
machine.
• Ne jamais nettoyer le ruban ou le guide-ruban avec une
brosse tenue à la main ou avec un racloir pendant que
le ruban est en marche. Les rubans recouverts d'une
couche de résine sont un danger pour la sécurité et
doivent être nettoyés régulièrement.
• Pour votre propre protection, porter des lunettes de pro-
tection et des protège-oreilles. Porter un filet si vous
avez les cheveux longs. Retrousser les manches flot-
tantes sur les coudes.
• Lors du travail, positionner toujours le guide-ruban le
plus près possible de la pièce.
• Veiller à avoir un éclairage suffisant dans l'aire de tra-
vail et aux abords de l'aire de travail.
• Pour des coupes droites, utiliser toujours la butée longi-
tudinale pour empêcher que la pièce bascule ou glisse.
31 FR
