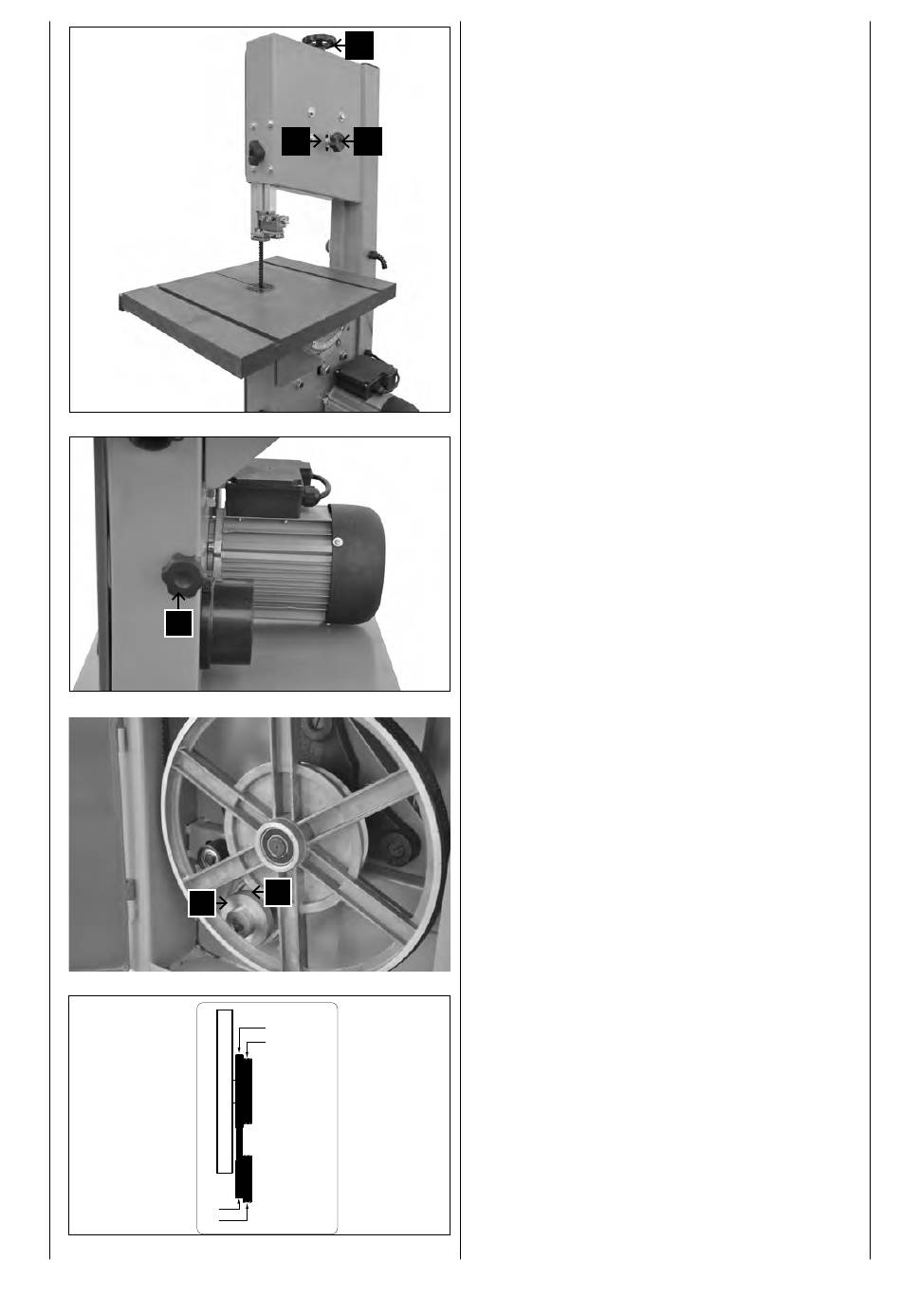

Fig. 9
Fig. 10
10
Fig. 11
P1
Fig. 11.1
2
1
28
9
N
L
P2
4
3
1 - 3 = 720 m/min
2 - 4 = 360 m/min
Sägeband mit Spannschraube (9) entspannen,
Band entnehmen. Fig. 9
Neues Sägeband auflegen.
Bandrad von Hand in Schnittrichtung drehen und
gleichzeitig mit Spannschraube (9) die endgültige
Spannung vornehmen. Die Spannung ist von der
Sägebandbreite abhängig. Breite Sägebänder sind
stärker zu spannen als schmale.
Achtung! Zu hohe Spannung führt zu vorzeitigem
Bruch!
Nach Beenden der Arbeit das Sägeband immer ent-
spannen! Dazu Spannschraube (9) lockern.
Seitenkorrektur, Fig. 9
Das Sägeband soll etwa mittig auf den Bandrä-
1
dern laufen.
Das obere Bandrad von Hand in Schnittrichtung
2
drehen und über den Handgriff (L) die Seitenkor-
rektur vornehmen.
Nach erfolgter Einstellung die Kontermutter (N)
3
festdrehen. Schutzdeckel schließen.
Drehzahleinstellung, Fig. 10 + 11 + 11.1
Netzstecker ziehen!
• Untere Schutzhaube öffnen.
• Mit der Spannschraube (10) Riemen entspannen.
• Riemen in die gewünschte Stellung bringen (P1 oder
P2).
• Riemen mit der Spannschraube (10) wieder auf
Spannung bringen.
• Untere Schutzhaube schließen.
Drehzahlbereich:
Drehzahl Stufe 1 360 m/min.
Zur Bearbeitung von Aluminium, Messing, Kupfer,
Duroplaste sowie Hartkunststoffe.
Drehzahl Stufe 2 720 m/min.
Zur Bearbeitung von Holz.1
