Scheppach HBS300 Originalbetriebsanleitung Seite 112

Fig. 2
Fig. 3
C
A
A
B
B
D
D
112
C
E
C
A
C
B
B
D
A
D
Sisselülitamine on võimalik ainult suletud kaane kor-
ral. Saelindi mittelõikav osa on lauaplaadi kohal sae-
lindi juhiku külge kinnitatud kaitseseadisega kaetud,
mis on omakorda ülemise lindiratta külge püsivalt
paigaldatud kaitseseadisega ettekavatsematu ava-
mise vastu kindlustatud. Saelindi mittelõikav osa on
lauaplaadi all püsivalt paigaldatud kaitsmega kaetud.
Laua kallutuspiirkond 0° kuni +45° võimaldab mitme-
külgseid lõikamisvõimalusi, nt:
• Pikilõiked
• Ristlõiked
• Kaldlõiked
Kaarjad ja ebaregulaarsed lõiked
•
Lõiked piide ja tappide jaoks
•
• Püstkantlõiked nelikantprussidel
Järgige selle kohta ka kasutusjuhendis esitatud töö-
juhiseid.
Montaaž
Montaažitööriistad
1 Lihtvõti VM 10/13
Pakendamistehnilistel põhjustel pole Teie lintsaag tä-
ielikult monteeritud.

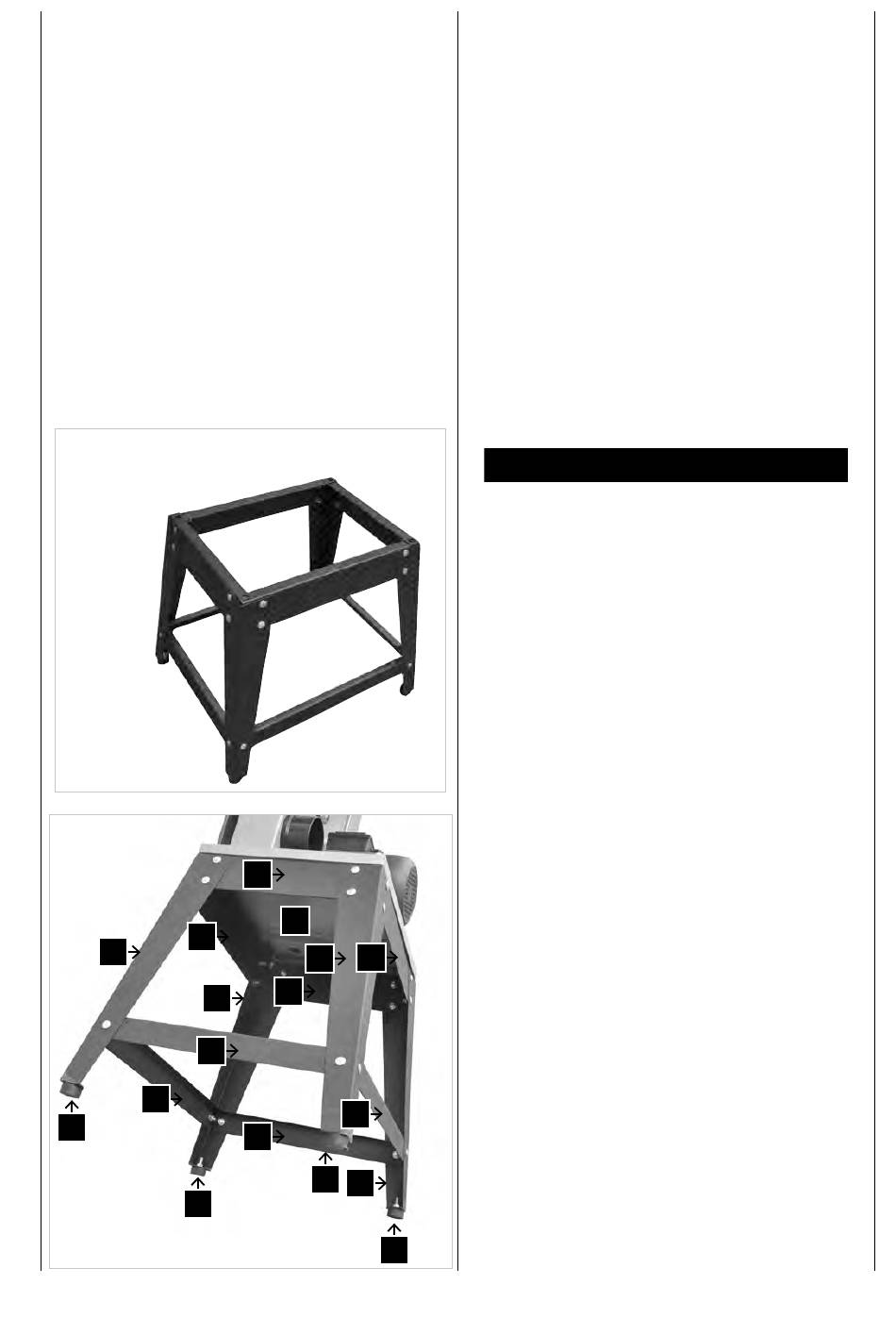

Aluskandmiku monteerimine (joon. 2 - + 3)
Montaažidetailid:
4 kandmikujalga (A)
•
Kandmiku tugivardad all (B): 2 x pikk + 2 x lühike
•
Kandmiku tugivardad ülal (C): 2 x pikk + 2 x lü-
•
hike
4 kummijalga (D), 4 seibi 8, 4 mutrit M8
•
kinnitusdetailid (24 lukupolti M8x16, 4 kuuskant-
•
polti M8x45, 32 seibi 8, 28 mutrit M8)
Pingutage montaažil kõik poldid käsitsi kergelt
kinni.
Kruvige 4 kummijalga kandmikujalgade peale.
1.
2. Monteerige vastavalt üks kandmiku tugivarras
all (B) 2 lukupoldi M8 x 16, 2 seibi ja 2 mutriga
kandmikujalgade (A) külge.
Monteerige nüüd kandmiku tugivardad ülal (C)
3.
vastavalt 4 lukupoldi M8 x 16, 4 seibi ja 4 mut-
riga joon. 3 kujutatud viisil kandmikujalgade (A)
külge.
4. Pange papp masina taha ja kallutage seda siis
ettevaatlikult tahapoole, kuni masin toetub kor-
pusele.
Sisestage eelmonteeritud kandmik (joon. 2)
5.
lintsae põhiplaati (E), keerake 4 kuuskantpoldi
M8x45, 8 seibi ja 4 vedruseibi ning 4 mutriga kä-
sitsi kinni. (joon. 3)
