Scheppach HBS300 Originalbetriebsanleitung Seite 118

Fig. 11.1
2
1
Fig. 12
Material : PVC,
2-color ground silver, RAL-9005 schwarz
Size: 0,25x50x75
Ground: silber
Font: RAL-9005 black
Fig.13
1
2
Fig. 14
1
b
118
4
3
1 - 3 = 720 m/min
2 - 4 = 360 m/min
11
2
b

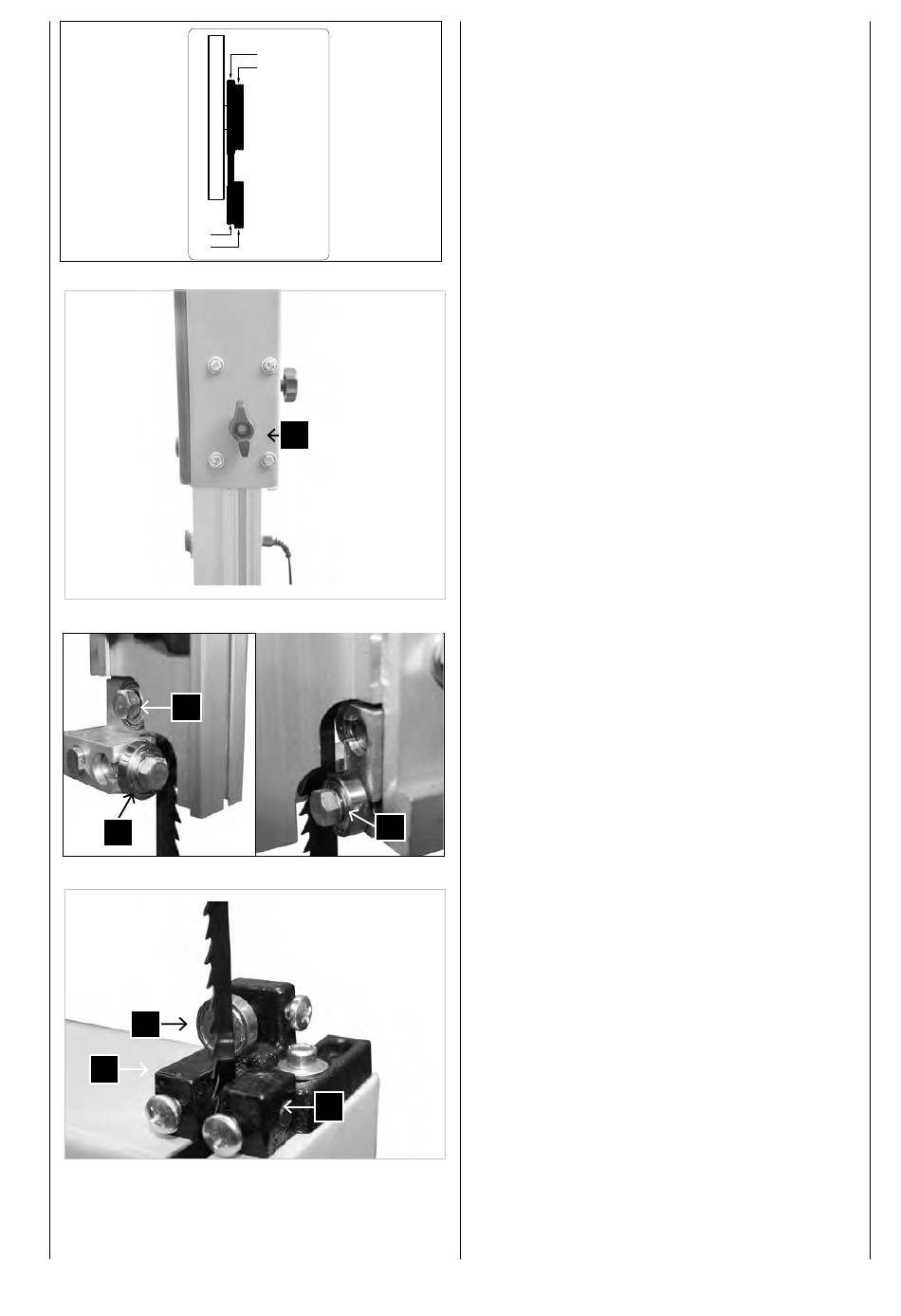

Saelindi juhik, joon. 12
Fiksaatornupu (11) vabastamisega saab saelindi ju-
hikut seada.
Saelindi ülemist juhikut saate seadistada töödetaili
kõrgusele 0 - 175 mm.
Võimalikult väike kaugus töödetailist tagab lindi opti-
maalse juhtimise ja ohutu töötamise!
Vastusurvelaagrid, joon. 13/14
Vastusurvelaagrid (1) võtavad vastu töödetaili ette-
nihkesurve. Seadistage ülemine ja alumine vastusur-
velaager nii, et need jooksevad kergelt vastu saelindi
selga. Distants peaks olema u 0,5mm.
Ülemised juhtrullid Joon. 13
Seadistage ülemised juhtrullid (2) saelindi vastavale
laiusele. Juhtrullide esiservad tohivad ulatuda kõige
rohkem kuni saelindi hambapõhjani. Kui juhtrullid pu-
udutavad kergelt saelinti, siis pingutage poldid kinni.
Alumine juhtsõrm, joon. 14
Seadistage alumised juhtsõrmed (b) saelindi vasta-
vale laiusele. Juhtsõrmede esiservad tohivad ula-
tuda kõige rohkem kuni saelindi hambapõhjani. Kui
juhtsõrmed puudutavad kergelt saelinti, siis pinguta-
ge seadepoldid kinni.
Saelint ei tohi kinni kiiluda!
