Scheppach HBS300 Originalbetriebsanleitung Seite 30

Fig. 12
Fig.13
1
2
Fig. 14
1
b
Fig. A
30
11
2
b

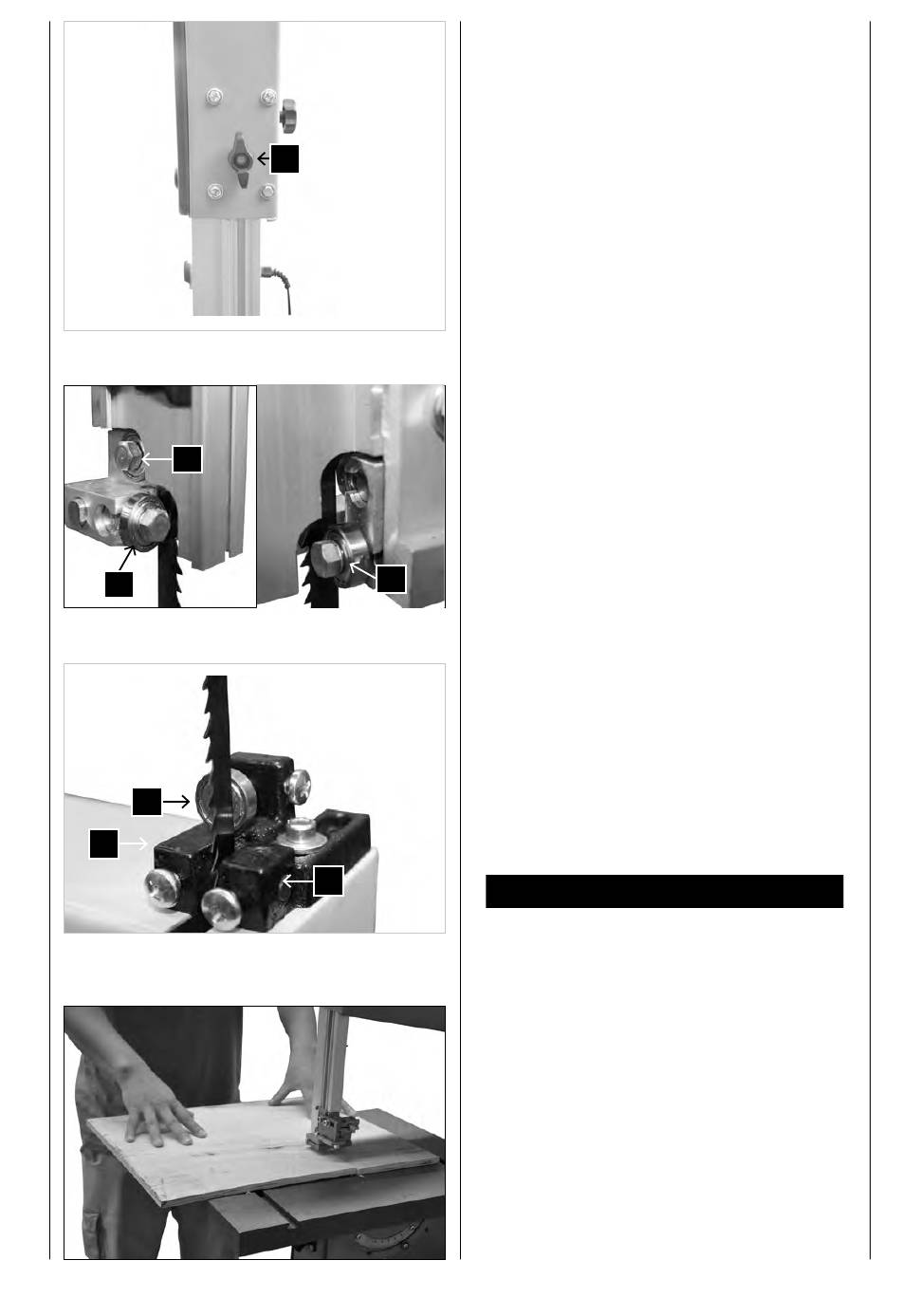

Sägebandführung, Fig. 12
Durch Lösen des Feststellknopfes (11), können Sie
die Sägebandführung verstellen.
Die obere Sägebandführung können Sie von 0 - 175
mm Werkstückhöhe einstellen.
Ein möglichst kleiner Abstand zum Werkstück ge-
währleistet optimale Bandführung und sicheres Ar-
beiten!
Gegendrucklager, Fig. 13/14
Die Gegendrucklager (1) nehmen den Vorschub-
druck des Werkstückes auf. Stellen Sie das obere
und das untere Gegendrucklager so ein, dass es
leicht am Sägebandrücken anläuft. Die Distanz sollte
ca. 0,5mm betragen.
Führungsrollen oben. Fig. 13
Stellen Sie die oberen Führungsrollen (2) auf die je-
weilige Sägebandbreite ein. Die Vorderkanten der
Führungsrollen dürfen bis höchstens Zahngrund des
Sägebandes reichen. Wenn die Führungsrollen das
Sägeband leicht berühren, ziehen Sie die Schrauben
fest.
Führungsfinger unten, Fig. 14
Stellen Sie die unteren Führungsfinger (b) auf die
jeweilige Sägebandbreite ein. Die Vorderkanten der
Führungsfinger dürfen bis höchstens Zahngrund
des Sägebandes reichen. Wenn die Führungsfinger
das Sägeband leicht berühren, ziehen Sie die Stell-
schrauben an.
Das Sägeband darf nicht klemmen!
Arbeitshinweise:
Folgende Empfehlungen (siehe Fig. A – L) sind Bei-
spiele für den sicheren Gebrauch von Bandsägen.
Die folgenden sicheren Arbeitsweisen werden als
Beitrag zur Sicherheit angesehen, können aber nicht
für jeden Einsatz angemessen, vollständig oder um-
fassend anwendbar sein. Sie können nicht alle mögli-
chen, gefährlichen Zustände behandeln und müssen
sorgfältig interpretiert werden.
• Bei Arbeiten in geschlossenen Räumen die Ma-
schinen an eine Absauganlage anschließen. Für
Arbeiten im gewerblichen Bereich muss ein Ab-
sauger eingesetzt werden, der den gewerblichen
Vorschriften entspricht.
• Wenn die Maschine außer Betrieb ist z. B. Arbeits-
ende, entspannen Sie das Sägeband. Einen ent-
sprechenden Hinweis zum Spannen des Sägeban-
des für den nächsten Benutzer an der Maschine
anbringen.
