Scheppach HBS300 Originalbetriebsanleitung Seite 84

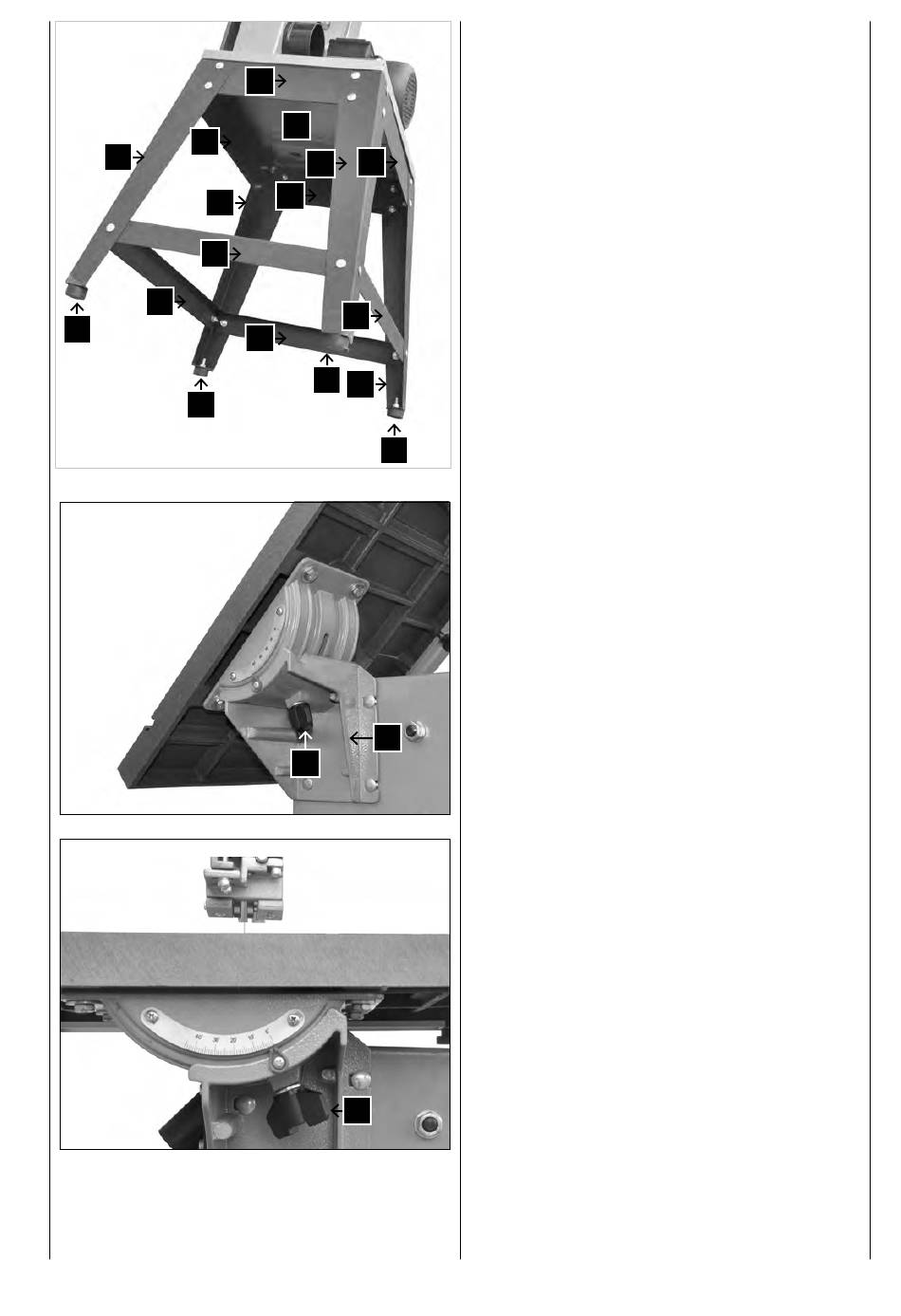

Fig. 3
C
A
A
B
B
D
D
Fig. 4
Fig. 5
84
C
E
C
A
C
B
B
D
A
D
a
F
F
Vopred zmontovaný podstavec (obr. 2) zaveďte
6.
pod základnú dosku (E) pásovej píly a pevne ru-
kou priskrutkujte so 4 skrutkami so šesťhrannou
hlavou M8x45, 8 podložkami a 4 poistnými
krúžkami, ako aj 4 maticami. (obr. 3)
Stroj s podstavcom postavte na rovnú plochu a
7.
pevne utiahnite všetky skrutkové spoje.
Montáž dosky stola, obr. 4
List pásovej píly zaveďte cez štrbinu na pracov-
1
nom stole. Pracovný stôl umiestnite na závese
stola tak, aby bolo možné upevňovaciu skrutku
zasunúť cez držiak (a).
Pracovný stôl pevne priskrutkujte krídlovou ma-
2
ticou (F).
Skontrolujte, či pílový list beží voľne a nedotýka
3
sa stola.
Obr. 5
Dosku stola naklopte do polohy 0° a utiahnite krídlo-
vú maticu (F).
