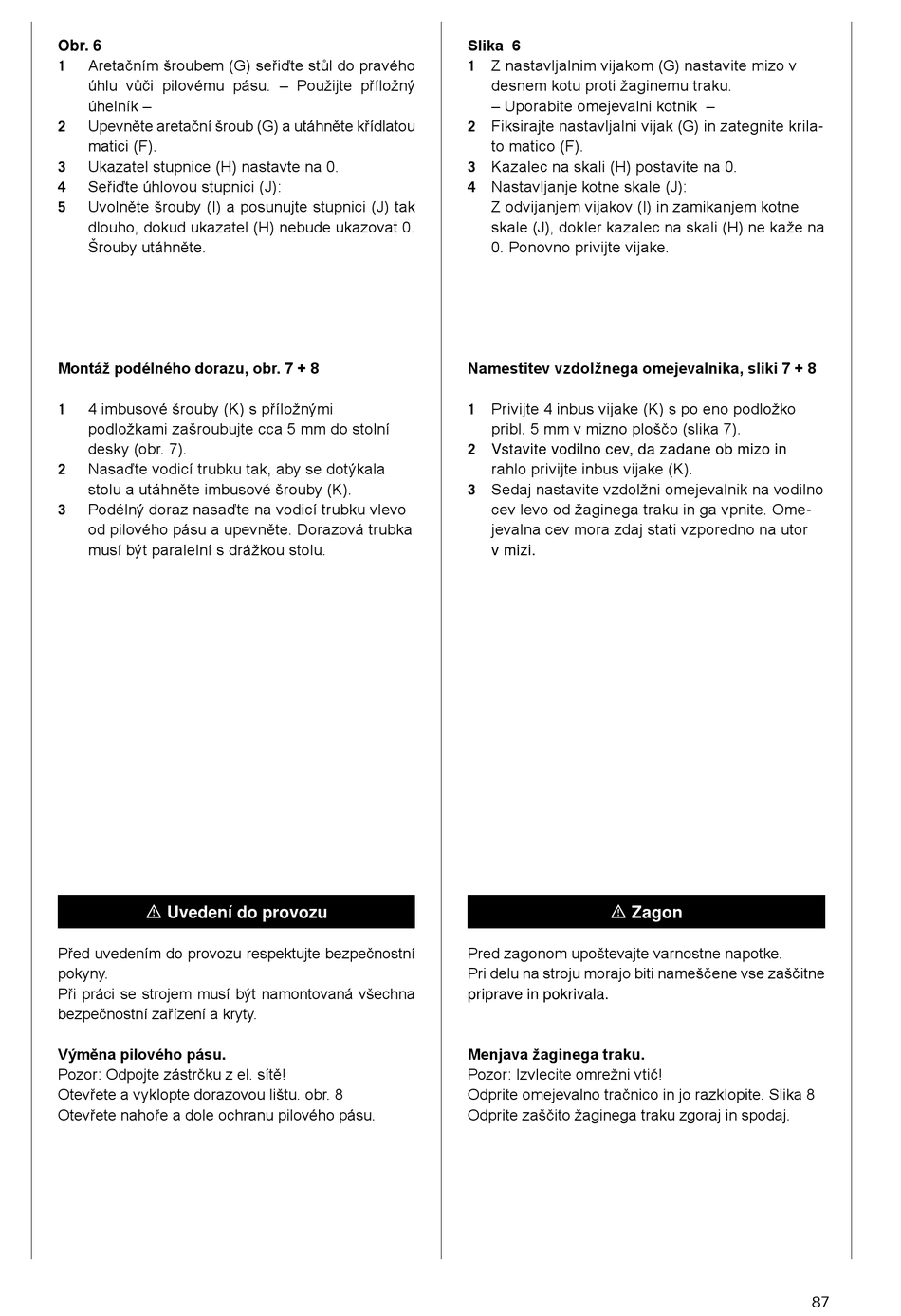

Obr. 6
Aretačním šroubem (G) seřiďte stůl do pravého
1
úhlu vůči pilovému pásu. – Použijte příložný
úhelník –
Upevněte aretační šroub (G) a utáhněte křídlatou
2
matici (F).
Ukazatel stupnice (H) nastavte na 0.
3
Seřiďte úhlovou stupnici (J):
4
Uvolněte šrouby (I) a posunujte stupnici (J) tak
5
dlouho, dokud ukazatel (H) nebude ukazovat 0.
Šrouby utáhněte.
Montáž podélného dorazu, obr. 7 + 8
4 imbusové šrouby (K) s příložnými
1
podložkami zašroubujte cca 5 mm do stolní
desky (obr. 7).
Nasaďte vodicí trubku tak, aby se dotýkala
2
stolu a utáhněte imbusové šrouby (K).
Podélný doraz nasaďte na vodicí trubku vlevo
3
od pilového pásu a upevněte. Dorazová trubka
musí být paralelní s drážkou stolu.
m Uvedení do provozu
Před uvedením do provozu respektujte bezpečnostní
pokyny.
Při práci se strojem musí být namontovaná všechna
bezpečnostní zařízení a kryty.
Výměna pilového pásu.
Pozor: Odpojte zástrčku z el. sítě!
Otevřete a vyklopte dorazovou lištu. obr. 8
Otevřete nahoře a dole ochranu pilového pásu.
Slika 6
Z nastavljalnim vijakom (G) nastavite mizo v
1
desnem kotu proti žaginemu traku.
– Uporabite omejevalni kotnik –
Fiksirajte nastavljalni vijak (G) in zategnite krila-
2
to matico (F).
Kazalec na skali (H) postavite na 0.
3
Nastavljanje kotne skale (J):
4
Z odvijanjem vijakov (I) in zamikanjem kotne
skale (J), dokler kazalec na skali (H) ne kaže na
0. Ponovno privijte vijake.
Namestitev vzdolžnega omejevalnika, sliki 7 + 8
Privijte 4 inbus vijake (K) s po eno podložko
1
pribl. 5 mm v mizno ploščo (slika 7).
2
Vstavite vodilno cev, da zadane ob mizo in
rahlo privijte inbus vijake (K).
Sedaj nastavite vzdolžni omejevalnik na vodilno
3
cev levo od žaginega traku in ga vpnite. Ome-
jevalna cev mora zdaj stati vzporedno na utor
v mizi.
m Zagon
Pred zagonom upoštevajte varnostne napotke.
Pri delu na stroju morajo biti nameščene vse zaščitne
priprave in pokrivala.
Menjava žaginega traku.
Pozor: Izvlecite omrežni vtič!
Odprite omejevalno tračnico in jo razklopite. Slika 8
Odprite zaščito žaginega traku zgoraj in spodaj.
87
