Montering
Monteringsverktyg
1 gaffelnyckel SW SW 10/13
Av packningstekniska skäl är inte bandsågen mon-
terad vid transport.

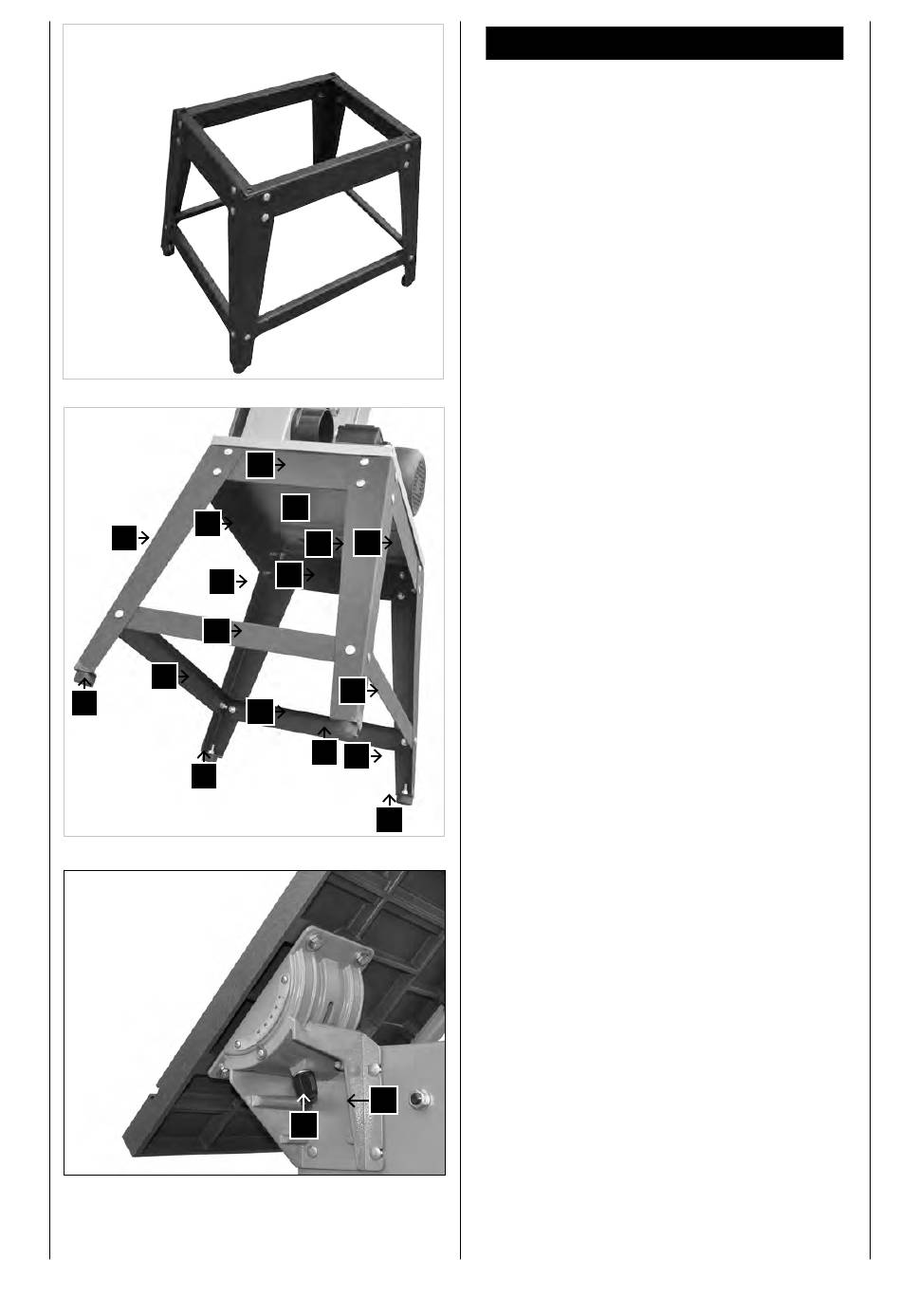

Montering av understativ (Fig. 2 + 3)
Monteringsdelar:
4 stativfötter (A)
•
stativstöd undre (B): 2 x lång + 2 x kort
•
stativstöd övre (C): 2 x lång + 2 x kort
•
4 gummifötter (D), 4 brickor 8, 4 muttrar M8
•
Monteringsdelar (24 vagnsskruvar M8x16, 4
•
sexkantsskruv M8x45, 32 brickor 8, 28 muttrar
M8)
Dra åt alla skruvar lätt, för hand, under installa-
tionen.
Placera de 4 gummifötterna på stativfötterna.
1.
Fäst de undre stativstöden (B) med vardera 2
2.
skruvar M8 x 16, 2 brickor och 2 muttrar till sta-
tivfötterna (A).
Fäst de övre stativstöden (C), med vardera 4
3.
vagnsskruvar M8 x 16, 4 brickor och 4 muttrar
på stativfötterna (A) som visas på fig. 3.
4.
Placera en pappkartong bakom maskinen och
tippa sedan maskinen försiktigt bakåt tills maski-
nen vilar på sitt hölje.
Placera det förmonterade stativet (Fig. 2) under
5.
maskinens bas (E) på bandsågen; skruva fast
den för hand med 4 sexkantsskruvar M8x45, 8
brickor, 4 fjäderringar och 4 sexkantsmuttrar.
(Fig. 3)
Ställ maskinen med understativet på en jämn yta
6.
och dra åt alla skruvar och muttrar hårt.
Montering av bordet, Fig. 4
För sågklingan genom spåret på maskinbordet.
1
Placera maskinbordet på bordsfästet så att fäst-
skruven kan sättas fast genom fästet (a).
Skruva fast bordet hårt med vingmuttern (F).
2
Kontrollera att sågbladet kan röra sig utan att
3
vidröra bordet.
