8 Programmieren des Frequenzumrichters
8.1.2 Quick-Menü-Modus
Das grafische LCP 102 bietet Zugriff auf alle Parameter unter Quick-Menü-Modus. Einstellung von Parametern über [Quick Menu]:
Drücken von [Quick Menu] zeigt die Liste der verschiedenen Bereiche des Quick-Menüs.
Effiziente Parametereinstellung für Wasseranwendungen
Die Parameter lassen sich für die Mehrzahl von Wasseranwendungen einfach über [Quick Menu] einstellen.
Parameter lassen sich wie folgt auf optimale Weise über [Quick Menu] einstellen:
1. [Quick Setup] drücken, um grundlegende Motoreinstellungen, Rampenzeiten usw. auszuwählen.
2. [Funktionssätze] drücken, um die erforderliche Funktionalität des Frequenzumrichters einzustellen, falls dies nicht bereits durch die Einstellungen
im [Inbetriebnahme-Menü] abgedeckt wird.
3. Wählen Sie aus den Optionen
Es wird empfohlen, die Konfiguration in der aufgelisteten Reihenfolge auszuführen.
8

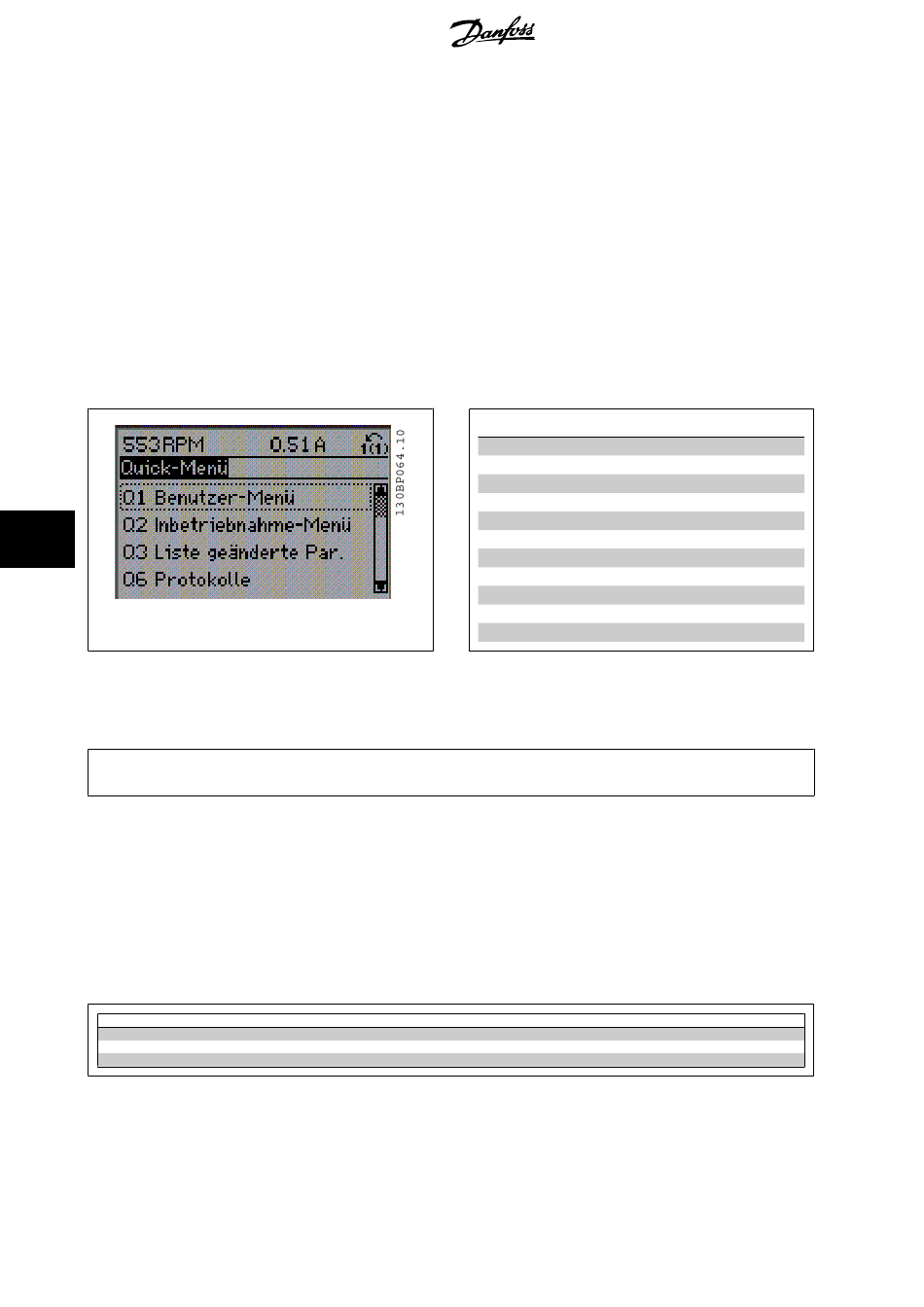

Abbildung 8.1: Quick-Menü-Anzeige
Ohne Funktion
Wird an Par. 5-12
Motorfreilauf (inv.)
Wird in Par. 5-12
ACHTUNG!
Ausführliche Parameterbeschreibungen finden Sie im folgenden Abschnitt unter
8.1.3 Q1 Benutzer-Menü
Vom Anwender definierte Parameter können im Q1 Benutzer-Menü gespeichert werden.
Benutzer-Menü
Das enthält Parameter, die vom Anwender selbst zusammengestellt werden können. Ein Pumpen- oder Ausrüstungshersteller kann diese
z. B. im Benutzer-Menü während der Inbetriebnahme im Werk vorprogrammieren, um die Inbetriebnahme/Feinabstimmung vor Ort einfacher zu machen.
Die Auswahl der Parameter erfolgt im
20-21 Sollwert 1
20-93 PID-Proportionalverstärkung
20-94 PID-Integrationszeit
68
Allgemeine Einstellungen Einstellungen für Regelung ohne Rückführung
,
gewählt, ist auch keine +24 V Beschaltung an Klemme 27 notwendig, um den Start zu ermöglichen.
(Werkseinstellung) gewählt, ist eine +24 V Beschaltung an Klemme 27 notwendig, um den Start zu ermöglichen.
Par. 0-25 Benutzer-Menü
, das bis zu 20 verschiedene Parameter enthalten kann.
Q1 Benutzer-Menü
MG.20.M5.03 - VLT
Par. Bezeichnung
0-01 Sprache
1-20 Motornennleistung
1-22 Motornennspannung
1-23 Motorfrequenz
1-24 Motornennstrom
1-25 Motornenndrehzahl
3-41 Rampenzeit Auf 1
3-42 Rampenzeit Ab 1
4-11 Min. Drehzahl
4-13 Max. Drehzahl
1-29 Autom. Motoranpassung (AMA)
Tabelle 8.2: Inbetriebnahme-Menü-Parameter
Häufig verwendete Parameter - Erläuterungen
®
ist eine eingetragene Marke von Danfoss.
®
VLT AQUA Drive
Betriebsanleitung
PID-Reglereinstellungen
und .
[Einheiten]
[kW]
[V]
[Hz]
[A]
[UPM]
[s]
[s]
[UPM]
[UPM]
.
