3 Einleitung

3.1 Einleitung

3.1.1 Typencode

Beschreibung
Produktgruppe und VLT-Serie
Nennleistung
Phasenzahl
Netzspannung
Schutzart
EMV-Filter
Bremse
Display
Lackierte Platinen
Netzoption
Anpassung
Anpassung
Software-Version
Softwaresprache
A-Optionen
B-Optionen
C0-Optionen MCO
C1-Optionen
Option C, Software
D-Optionen
Die verschiedenen Optionen sind im VLT AQUA Drive Projektierungshandbuch näher beschrieben.

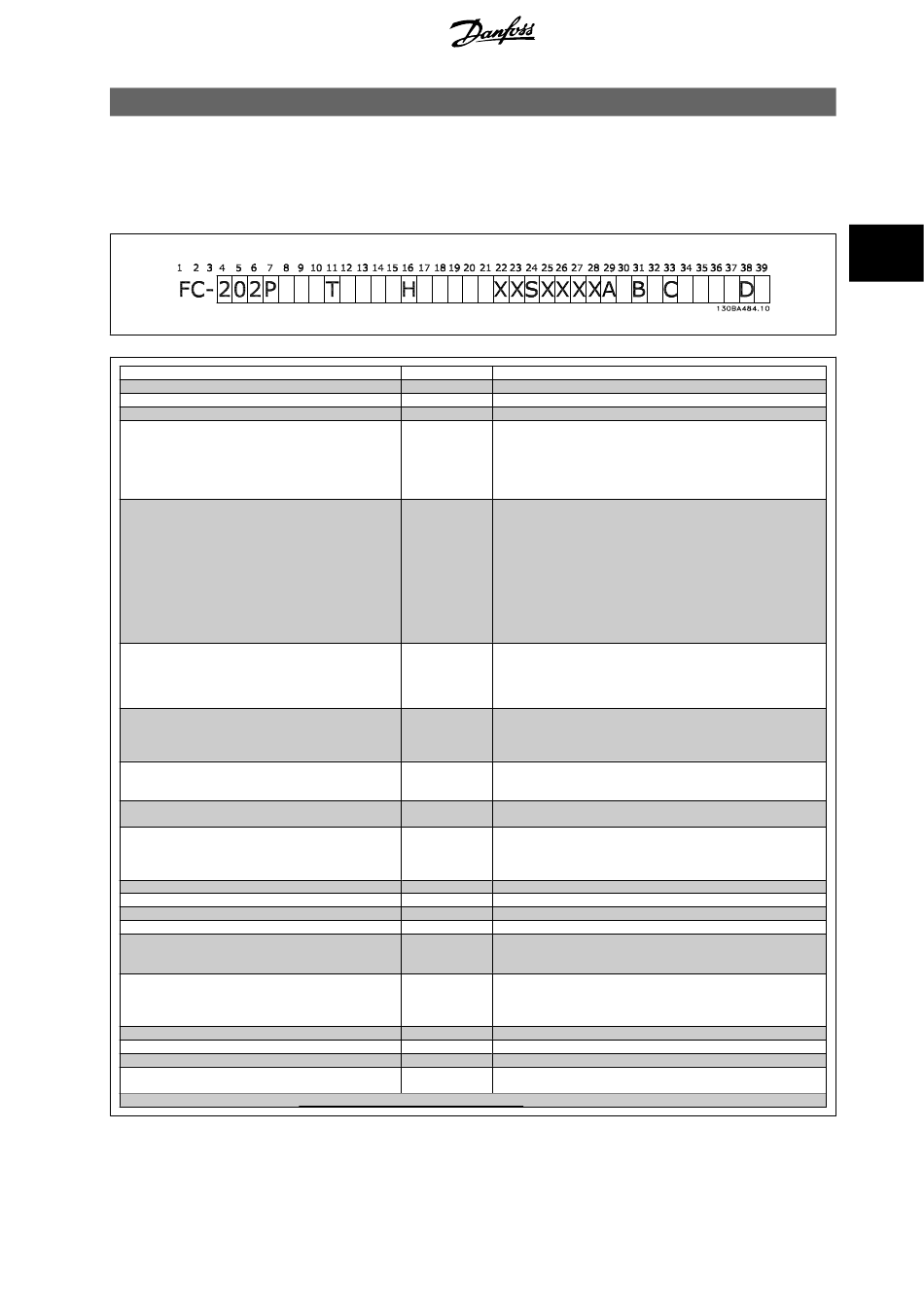

Tabelle 3.1: Typencodebeschreibung.
Pos. Mögliche Auswahl
1-6 FC 202
8-10 0,25 - 630 kW
11 Dreiphasig (T)
S2: 220-240 V Einphasen-Wechselspannung
S4: 380-480 V Einphasen-Wechselspannung
T 2: 200-240 VAC
11-12
T 4: 380-480 VAC
T 6: 525-600 VAC
T 7: 525-690 VAC
E20: IP20
E21: IP21/NEMA 1
E55: IP55/NEMA 12
E2M: IP21/NEMA 1 mit Netzabschirmung
E5M: IP55/NEMA 12 mit Netzabschirmung
13-15 E66: IP66
F21: IP21 Gehäuseabdeckungen ohne Rückwand
G21: IP21 Gehäuseabdeckungen mit Rückwand
P20: IP20/Chassis mit Rückwand
P21: IP21/NEMA 1 mit Rückwand
P55: IP55/NEMA 12 mit Rückwand
HX: Kein EMV-Filter
H1: EMV-Filter A1/B
16-17 H2: EMV-Filter A2
H3: EMV-Filter A1/B (reduzierte Kabellänge)
H4: EMV-Filter A2/A1
X: ohne Bremschopper
B: mit Bremschopper
18
T: Sicherer Stopp
U: Sicherer Stopp mit Bremse
G: Grafische LCP Bedieneinheit
19 N: Numerische LCP Bedieneinheit (LCP 101)
X: Ohne LCP Bedieneinheit
X: Keine lackierten Platinen
20
C: Lackierte Platinen
D: Zwischenkreiskopplung
X: ohne Netztrennschalter
21
1: mit Netztrennschalter
8: Netztrennschalter + Zwischenkreiskopplung
22 Reserviert
23 Reserviert
24-27 Tatsächliche Software
28
AX: Keine Optionen
29-30 A0: MCA 101 Profibus DP V1
A4: MCA 104 DeviceNet
BX: Keine Option
BK: MCB 101 Universal-E/A-Option
31-32
BP: MCB 105 Relaisoption
BO:MCB 109 Analog-E/A-Option
33-34 CX: Keine Optionen
35 X: Keine Optionen
36-37 XX: Standardsoftware
DX: Keine Option
38-39
D0: DC-Versorgung
®
