5.1.25 Steuerklemmen

Logische Aufteilung der Klemmen:
1. 10-poliger Stecker mit digitalen Steuerklemmen.
2. 3-poliger Stecker mit RS-485-Busklemmen.
3. 6-poliger Stecker mit analogen Steuerklemmen.
4. USB-Verbindung
5.1.26 Steuerkabelbügel
1. Benutzen Sie einen Bügel aus dem Montagezubehör, um den
Kabelschirm auf dem Schirmblech zu fixieren.
Hinweise zur richtigen Terminierung von Steuerkabeln finden Sie im Ab-
Erdung abgeschirmter Steuerkabel
schnitt .
®
MG.20.M5.03 - VLT ist eine eingetragene Marke von Danfoss.
5 Elektrische Installation

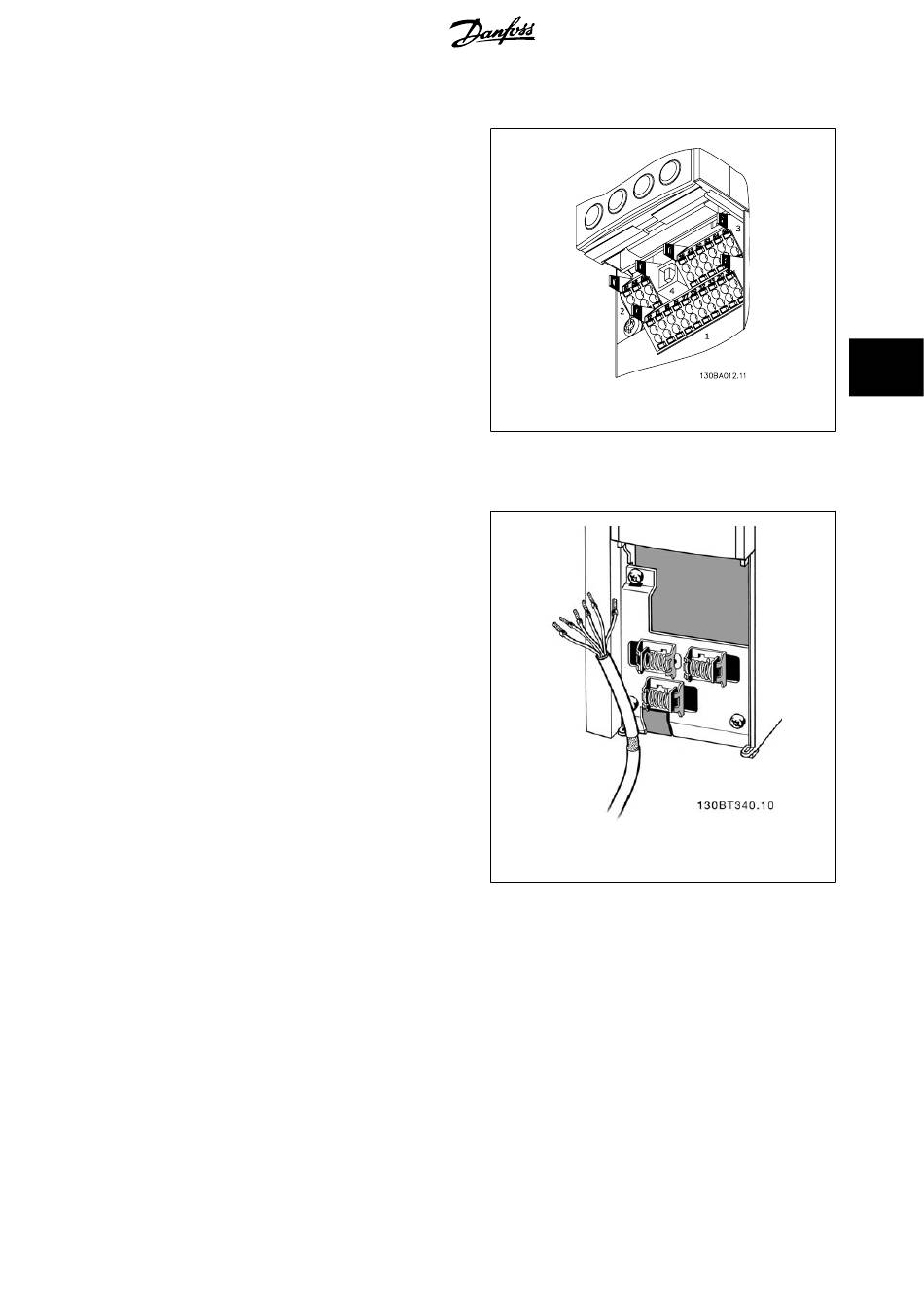

Abbildung 5.43: Steuerklemmen (alle Gehäuse)
Abbildung 5.44: Steuerkabelbügel
