VLT AQUA Drive
Betriebsanleitung
8.1.8 Hauptmenümodus
Beide Bedienteile (LCP 101 und 102) bieten Zugriff auf den Hauptmenü-
modus. Wählen Sie den Hauptmenümodus durch Drücken der Taste
[Main Menu]. Das in Abbildung 6.2 dargestellte Auswahlmenü erscheint
im Display des LCP 102.
Zeilen 2 bis 5 auf dem Display zeigen eine Liste mit Parametergruppen,
die mithilfe der Auf-Ab-Pfeiltasten wählbar sind.
Jeder Parameter hat eine Bezeichnung und eine Nummer, die unabhängig vom Programmiermodus stets dieselben sind. Im Hauptmenü sind die Parameter
nach Gruppen aufgeteilt. Die 1. Stelle der Parameternummer (von links) gibt die Gruppennummer des betreffenden Parameters an.
Im Hauptmenü können alle Parameter geändert werden. Je nach Konfiguration (Par.1-00
ausgeblendet. Zum Beispiel blendet die Auswahl PID-Regler alle Parameter aus, die die Konfiguration der Rückführung betreffen. Sind Optionskarten
installiert und aktiviert, sind entsprechende Gruppen zusätzlich verfügbar.

8.1.9 Parameterauswahl

Im Hauptmenü sind die Parameter nach Gruppen aufgeteilt. Sie können
eine Parametergruppe mithilfe der Navigationstasten wählen und mit
[OK] aktivieren.
Folgende Parametergruppen sind je nach Systemeinstellung und instal-
lierten Optionen verfügbar:
Nach Auswahl einer Parametergruppe (und gegebenenfalls einer Unter-
gruppe), können Sie einen Parameter mithilfe der Navigationstasten wäh-
len.
Der Arbeitsbereich beim grafischen LCP zeigt Parameternummer und -
namen sowie den Parameterwert.
Gruppennr.
0
1
2
3
4
5
6
8
9
10
11
13
14
15
16
18
20
21
22
23
24
25
26
Tabelle 8.3: Parametergruppen
®
MG.20.M5.03 - VLT ist eine eingetragene Marke von Danfoss.
8 Programmieren des Frequenzumrichters

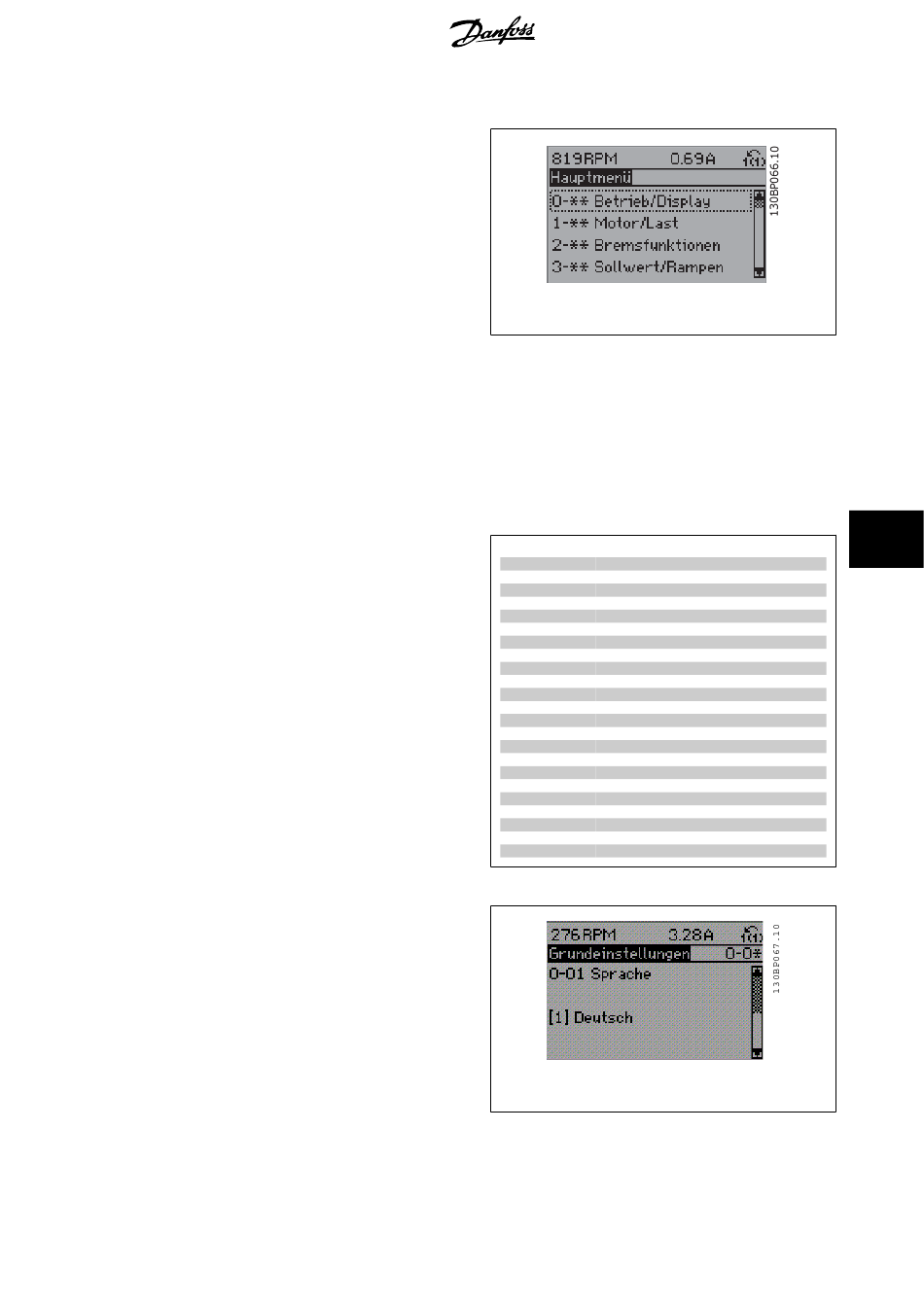

Abbildung 8.9: Displaybeispiel
Configuration Mode ) des Geräts werden Parameter teilweise
Parametergruppe:

Betrieb/Display

Motor/Last

Bremsfunktionen

Sollwert/Rampen

Grenzen/Warnungen

Digitalein-/-ausgänge
Analogein-/-ausgänge
Optionen und Schnittstellen

Profibus DP

CAN/DeviceNet

LonWorks

Smart Logic

Sonderfunktionen

Info/Wartung

Datenanzeigen

Datenanzeigen 2

FU PID-Regler

Erw. PID-Regler

Anwendungsfunktionen

Zeitfunktionen

Notfallbetrieb

Kaskadenregler

Analog-E/A-Option MCB 109
Abbildung 8.10: Displaybeispiel
8
