4 Mechanischer Einbau

4.2.3 Mechanische Installation

Alle IP20-Gehäusegrößen sowie die IP21/IP55-Gehäusegrößen mit Ausnahme von A2 und A3 eignen sich zur Installation nebeneinander.
Beim IP21-Gehäuse (130B1122 bzw. 130B1123) für Gehäuse A2 oder A3 muss zwischen den Frequenzumrichtern ein Abstand von mindestens 50 mm
eingehalten werden.
Für optimale Kühlbedingungen muss über und unter dem Frequenzumrichter freier Luftdurchlass gewährleistet sein. Siehe nachstehende Tabelle.
4
1. Sehen Sie die Befestigung gemäß den Angaben zu den Montagelöchern vor.
2. Verwenden Sie geeignete Schrauben für die Oberfläche, auf der der Frequenzumrichter montiert wird. Achten Sie auf ebene Auflage des Kühl-
körpers und ziehen Sie alle vier Schrauben gut an.
Tabelle 4.2: Bei der Montage von Größen A5, B1, B2, B3, B4, C1, C2, C3 und C4 auf einer nicht stabilen Wand muss der Frequenzumrichter wegen
unzureichender Kühlluft über dem Kühlkörper mit einer Rückwand A versehen werden.
16

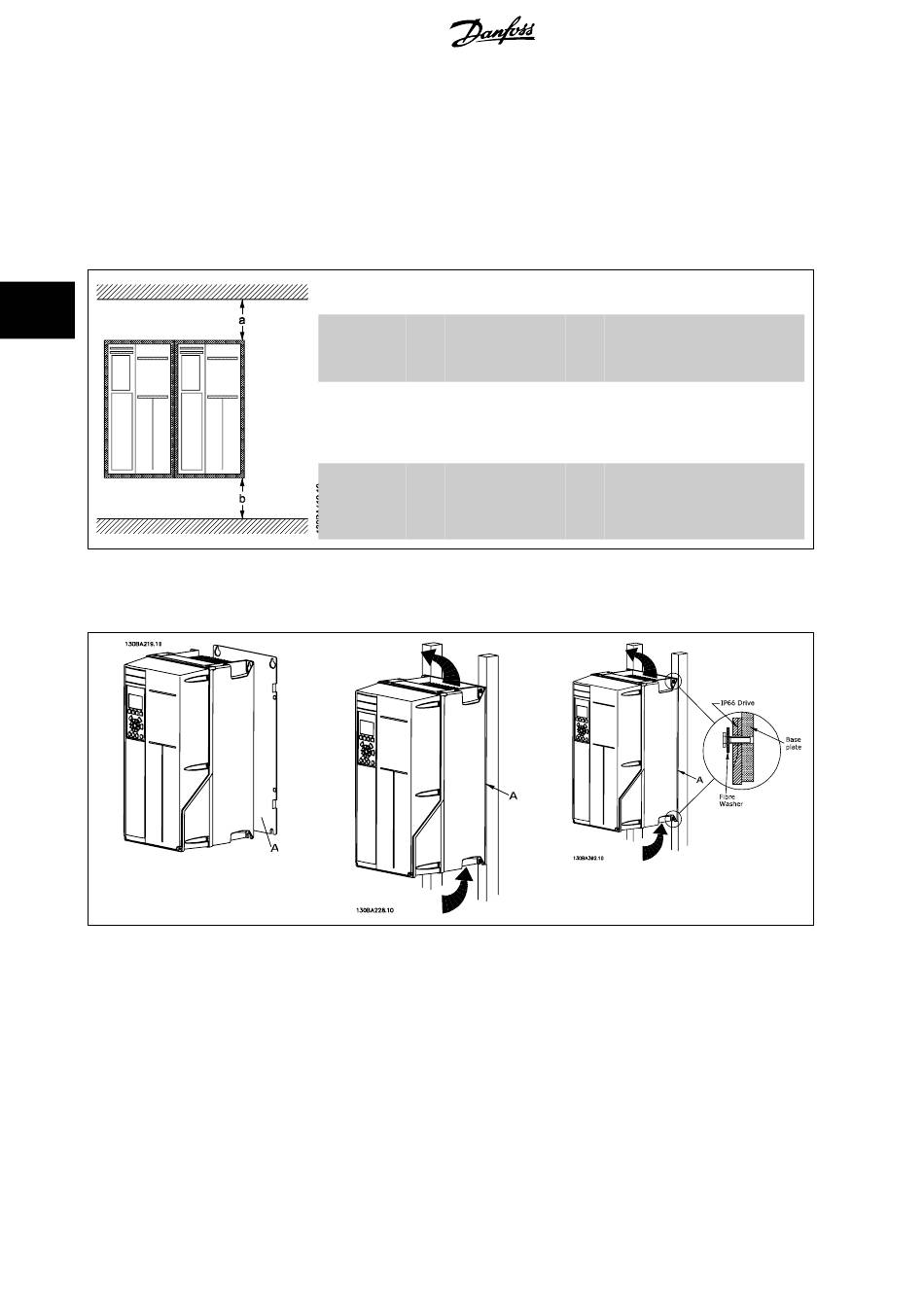

Luftdurchlass für verschiedene Gehäuse
Gehäu-
A2 A3 A5
se:
a (mm): 100 100 100 200
b (mm): 100 100 100 200
®
