5 Elektrische Installation
5.1.16 Motoranschluss für B3 und B4
5

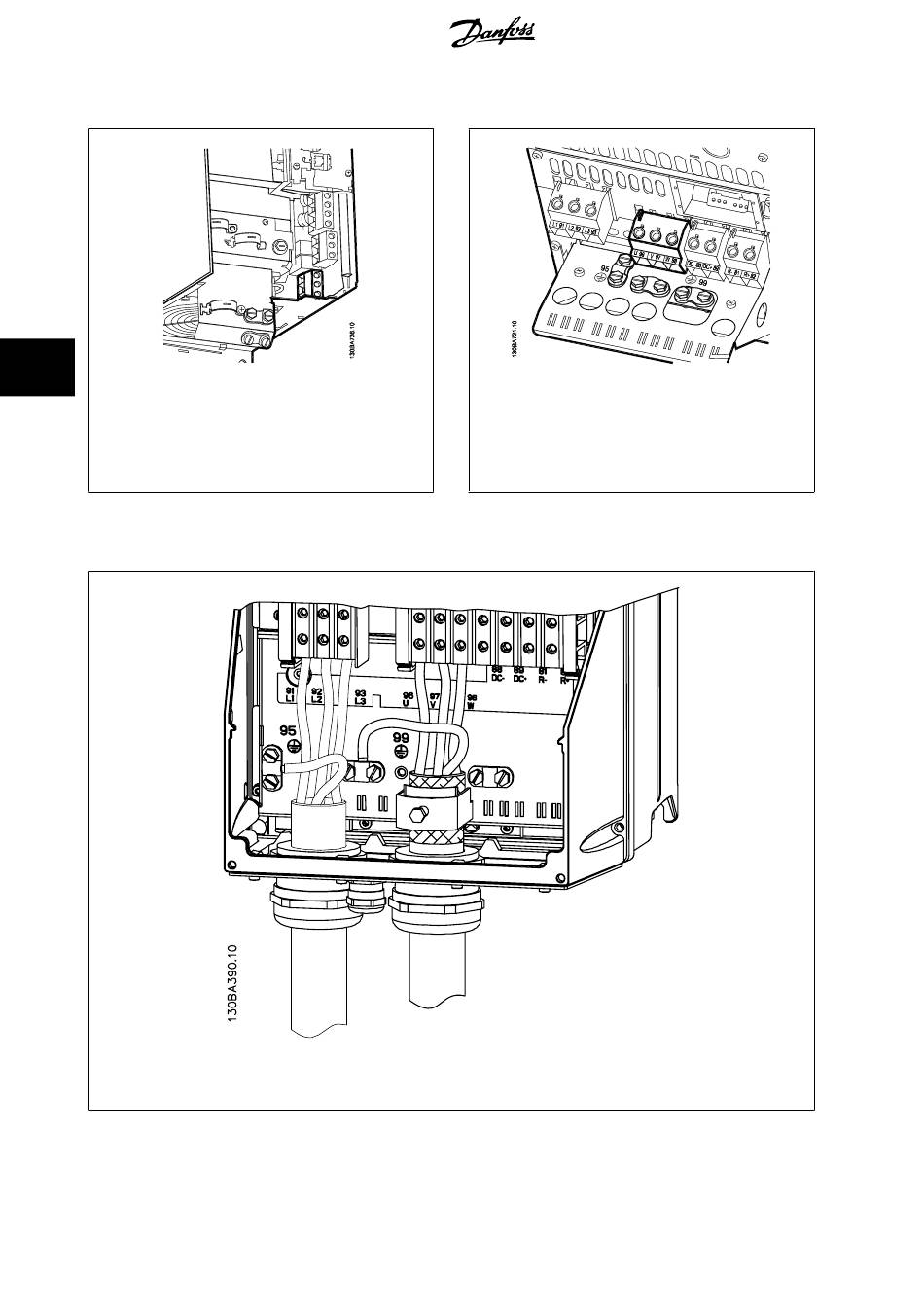

Abbildung 5.24: Terminieren Sie zuerst die Motorerde und
setzen Sie dann die U-, V- und W-Drähte des Motors in die
Klemme und ziehen Sie sie fest. Bitte stellen Sie sicher, dass
die äußere Isolierung des Motorkabels unter dem EMV-
Schirmbügel entfernt wird.
5.1.17 Motoranschluss für C1 und C2
Abbildung 5.26: Terminieren Sie zuerst die Motorerde und setzen Sie dann die U-, V- und W-Drähte des Motors in die Klemme und ziehen
Sie sie fest. Bitte stellen Sie sicher, dass die äußere Isolierung des Motorkabels unter dem EMV-Schirmbügel entfernt wird.
34
Abbildung 5.25: Terminieren Sie zuerst die Motorerde und
setzen Sie dann die U-, V- und W-Drähte des Motors in die
Klemme und ziehen Sie sie fest. Bitte stellen Sie sicher, dass
die äußere Isolierung des Motorkabels unter dem EMV-
Schirmbügel entfernt wird.
®
