VLT
AQUA Drive
Betriebsanleitung

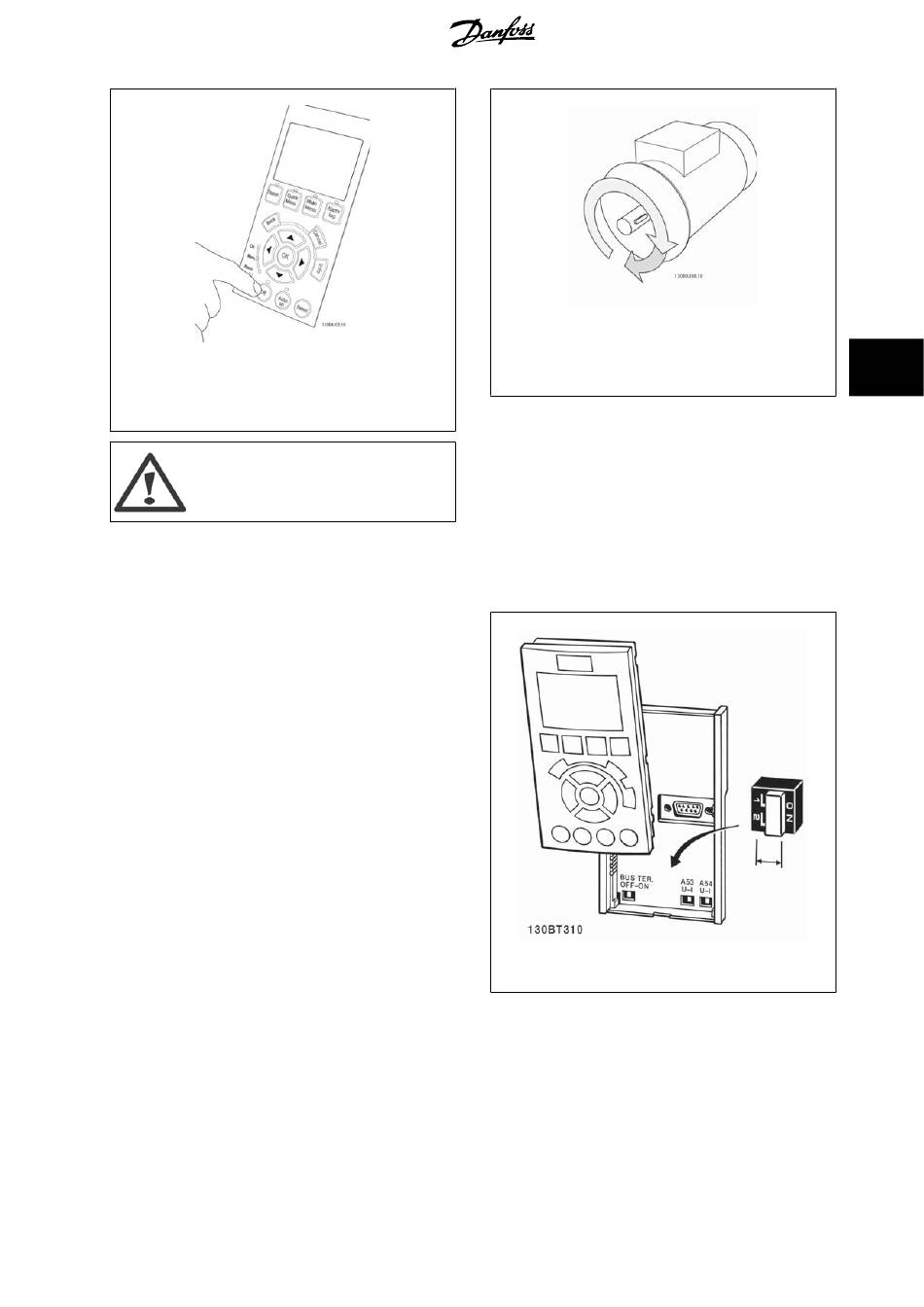

Abbildung 5.53:
Schritt 8: Drücken Sie die [Off]-Taste, um den Motor er-
neut zu stoppen.
Vor dem Vertauschen der Motordrähte den Frequen-
zumrichter vom Netz trennen.
5.1.29 Schalter S201, S202 und S801
Schalter S201 (Al 53) und S202 (Al 54) dienen dazu, die Betriebsart für
Strom (0-20 mA) oder Spannung (0 bis 10 V) für die Analogeingänge 53
bzw. 54 auszuwählen.
Schalter S801 (BUS TER.) kann benutzt werden, um für die serielle
RS-485-Schnittstelle (Klemmen 68 und 69) die integrierten Busabschluss-
widerstände zu aktivieren.
Bitte beachten Sie, dass die Schalter durch eine Option verdeckt werden
könnten, falls vorhanden.
Werkseinstellung:
S201 (AI 53) = AUS (Spannungseingang)
S202 (AI 54) = AUS (Spannungseingang)
S801 (Busterminierung) = AUS
®
MG.20.M5.03 - VLT
ist eine eingetragene Marke von Danfoss.
5 Elektrische Installation
Abbildung 5.54:
Schritt 9: Vertauschen Sie zwei Motordrähte, wenn die ge-
wünschte Drehrichtung nicht erreicht wird.
Abbildung 5.55: Position der Schalter
5
45
