10 Elektrische Daten
Gehäuse B
60° AVM - Pulsbreitenmodulation

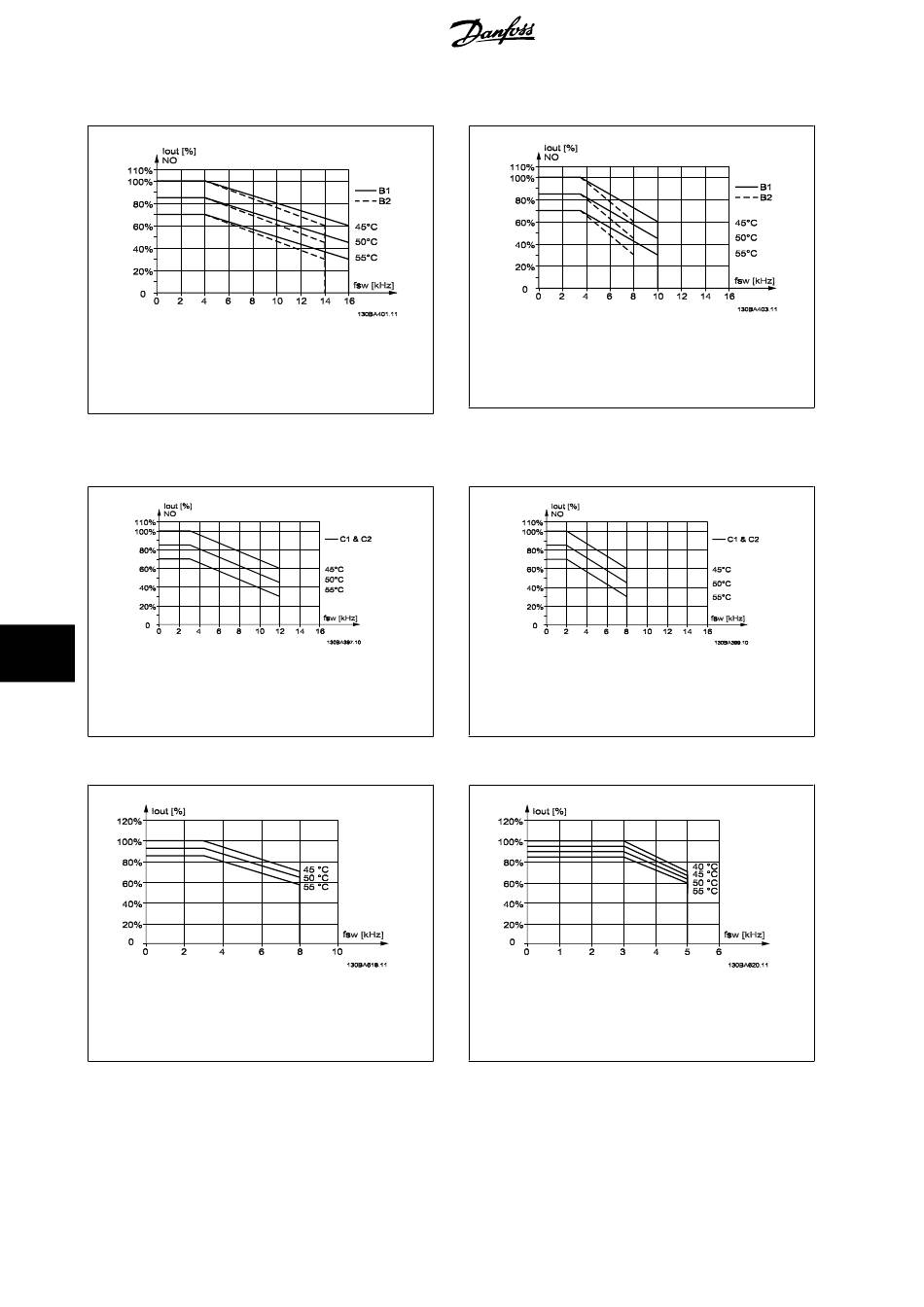

Abbildung 10.5: Leistungsreduzierung von I
dene T
AMB, MAX
Drehmomentmodus (110 % Überlastmoment)
Gehäuse C
Bei 90 kW in IP55 und IP66 ist die maximale Umgebungstemperatur 5 °C niedriger.
60° AVM - Pulsbreitenmodulation
10
Abbildung 10.7: Leistungsreduzierung von I
dene T
AMB, MAX
Drehmomentmodus (110 % Überlastmoment)
Gehäuse D
60° AVM - Pulsbreitenmodulation, 380-480 V
Abbildung 10.9: Leistungsreduzierung von I
dene T
AMB, MAX
normalem Drehmomentmodus (110 % Überlastmoment)
170
für verschie-
out
für Gehäuse B über 60° AVM in normalem
für verschie-
out
für Gehäuse C über 60° AVM in normalem
für verschie-
out
für Gehäuse D bei 480 V über 60° AVM in
MG.20.M5.03 - VLT
SFAVM: Stator Frequency Asyncron Vector Modulation
Abbildung 10.6: Leistungsreduzierung von I
dene T für Gehäuse B über SFAVM in normalem
AMB, MAX
Drehmomentmodus (110 % Überlastmoment)
SFAVM: Stator Frequency Asyncron Vector Modulation
Abbildung 10.8: Leistungsreduzierung von I
dene T für Gehäuse C über SFAVM in normalem
AMB, MAX
Drehmomentmodus (110 % Überlastmoment)
SFAVM: Stator Frequency Asyncron Vector Modulation
Abbildung 10.10: Leistungsreduzierung von I
schiedene T für Gehäuse D bei 480 V über SFAVM in
AMB, MAX
normalem Drehmomentmodus (110 % Überlastmoment)
®
