VLT AQUA Drive
Betriebsanleitung

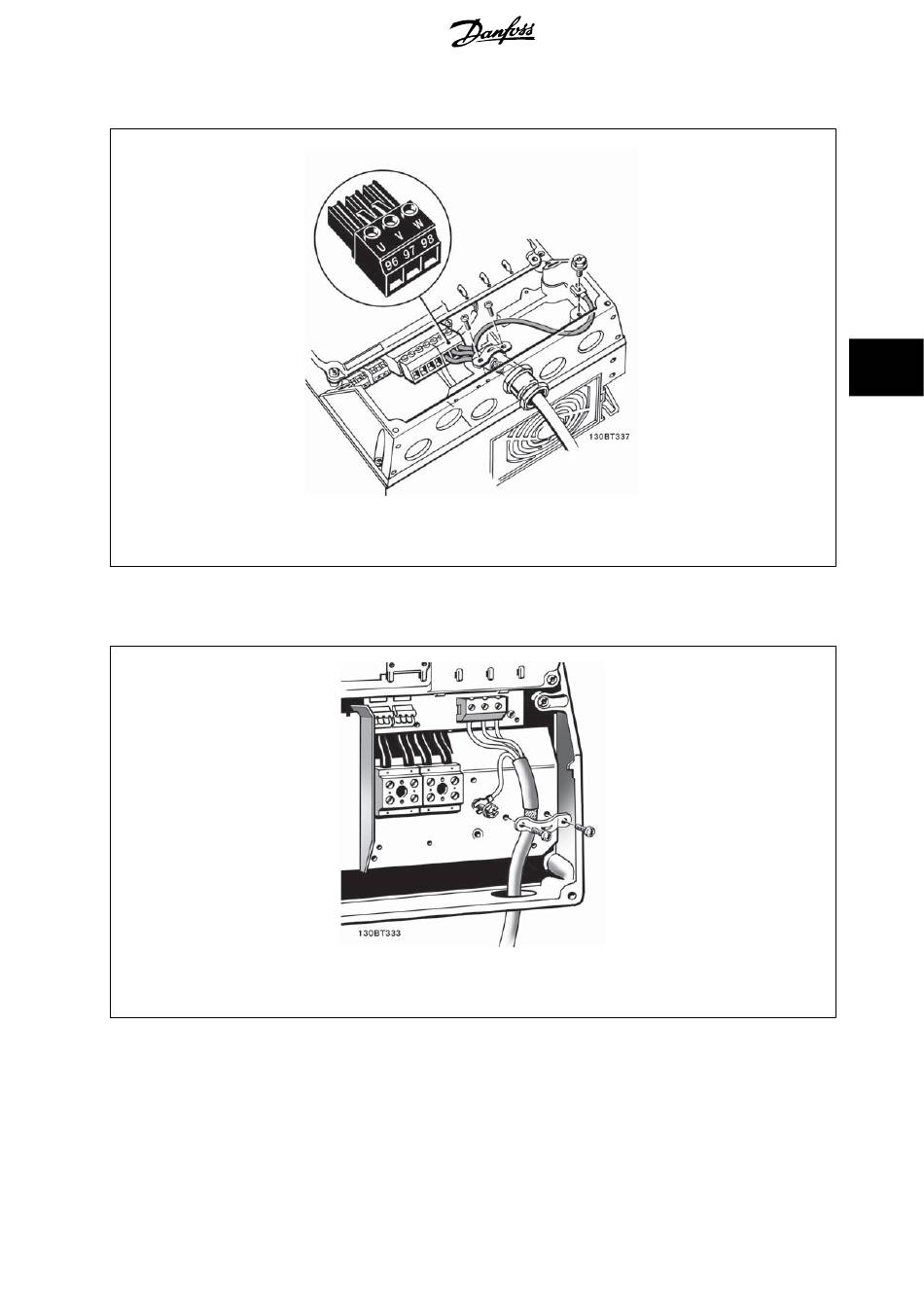

5.1.14 Motoranschluss für Baugröße A5
Abbildung 5.22: Terminieren Sie zuerst die Motorerde und setzen Sie dann die U-, V- und W-Drähte des Motors in die Klemme und ziehen
Sie sie fest. Bitte stellen Sie sicher, dass die äußere Isolierung des Motorkabels unter dem EMV-Schirmbügel entfernt wird.
5.1.15 Motoranschluss für B1 und B2
Abbildung 5.23: Terminieren Sie zuerst die Motorerde und setzen Sie dann die U-, V- und W-Drähte des Motors in die Klemme und ziehen
Sie sie fest. Bitte stellen Sie sicher, dass die äußere Isolierung des Motorkabels unter dem EMV-Schirmbügel entfernt wird.
®
MG.20.M5.03 - VLT ist eine eingetragene Marke von Danfoss.
5 Elektrische Installation
