VLT
AQUA Drive
Betriebsanleitung
5.1.9 Netzanschluss für B4, C1 und C2

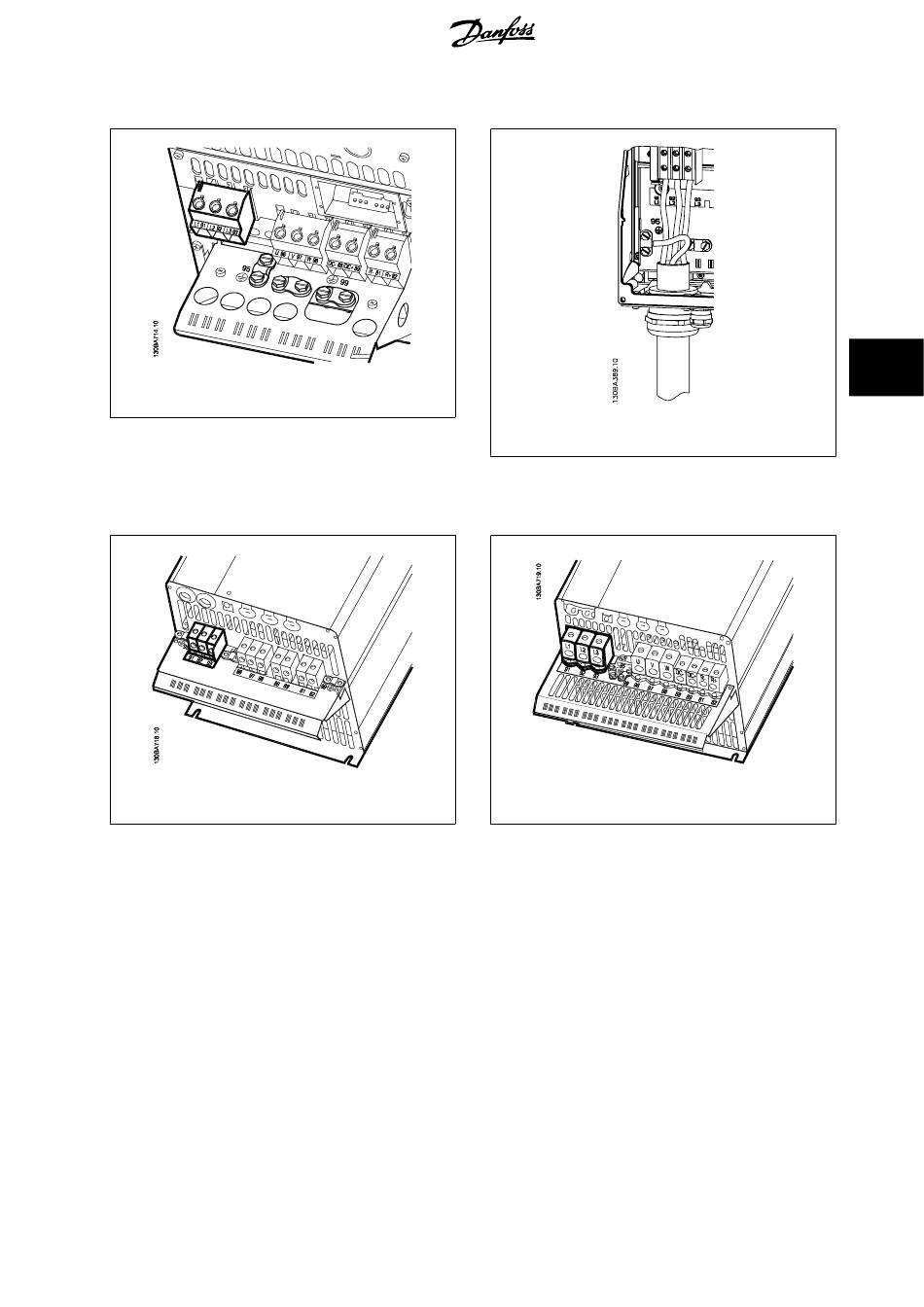

Abbildung 5.15: Netzanschluss und Erdung (B4).
5.1.10 Netzanschluss für C3 und C4
Abbildung 5.17: Netzanschluss und Erdung (C3).
5.1.11 Anschluss des Motors - Vorbemerkungen
Hinweise zu korrekten Maßen von Motorkabelquerschnitt und -länge finden Sie im Kapitel
•
Benutzen Sie ein abgeschirmtes Motorkabel, um die Anforderungen der EMV-Richtlinie einzuhalten (oder installieren Sie das Kabel in einem
Metall-Installationsrohr).
•
Das Motorkabel muss möglichst kurz sein, um Störungen und Ableitströme auf ein Minimum zu beschränken.
•
Schließen Sie den Motorkabelschirm am Schirmblech des Frequenzumrichters und am Metallgehäuse des Motors an (z. B. EMV-Verschraubun-
gen). (Das Gleiche gilt für beide Enden des Metall-Installationsrohrs, wenn es statt der Schirmung verwendet wird.)
•
Stellen Sie die Schirmverbindungen mit einer möglichst großen Kontaktfläche (Schirmbügel oder durch Benutzung einer EMV-Kabelverschrau-
bung) her. Dies kann unter Verwendung des im Lieferumfang des Frequenzumrichters enthaltenen Zubehörs erfolgen.
•
Vermeiden Sie verdrillte Schirmenden („Pigtails"), die hochfrequent nicht ausreichend wirksam sind.
•
Wenn der Kabelschirm unterbrochen werden muss (z. B. um einen Motorschutz oder einen Reparaturschalter zu installieren), muss die Abschir-
mung hinter der Unterbrechung mit der geringstmöglichen HF-Impedanz fortgeführt werden.
®
MG.20.M5.03 - VLT
ist eine eingetragene Marke von Danfoss.
5 Elektrische Installation
Abbildung 5.16: Netzanschluss und Erdung (C1 und C2).
Abbildung 5.18: Netzanschluss und Erdung (C4).
Allgemeine technische Daten
.
5
29
