VLT
AQUA Drive
Betriebsanleitung
5.1.18 Motoranschluss für Gehäuse C3 und C4

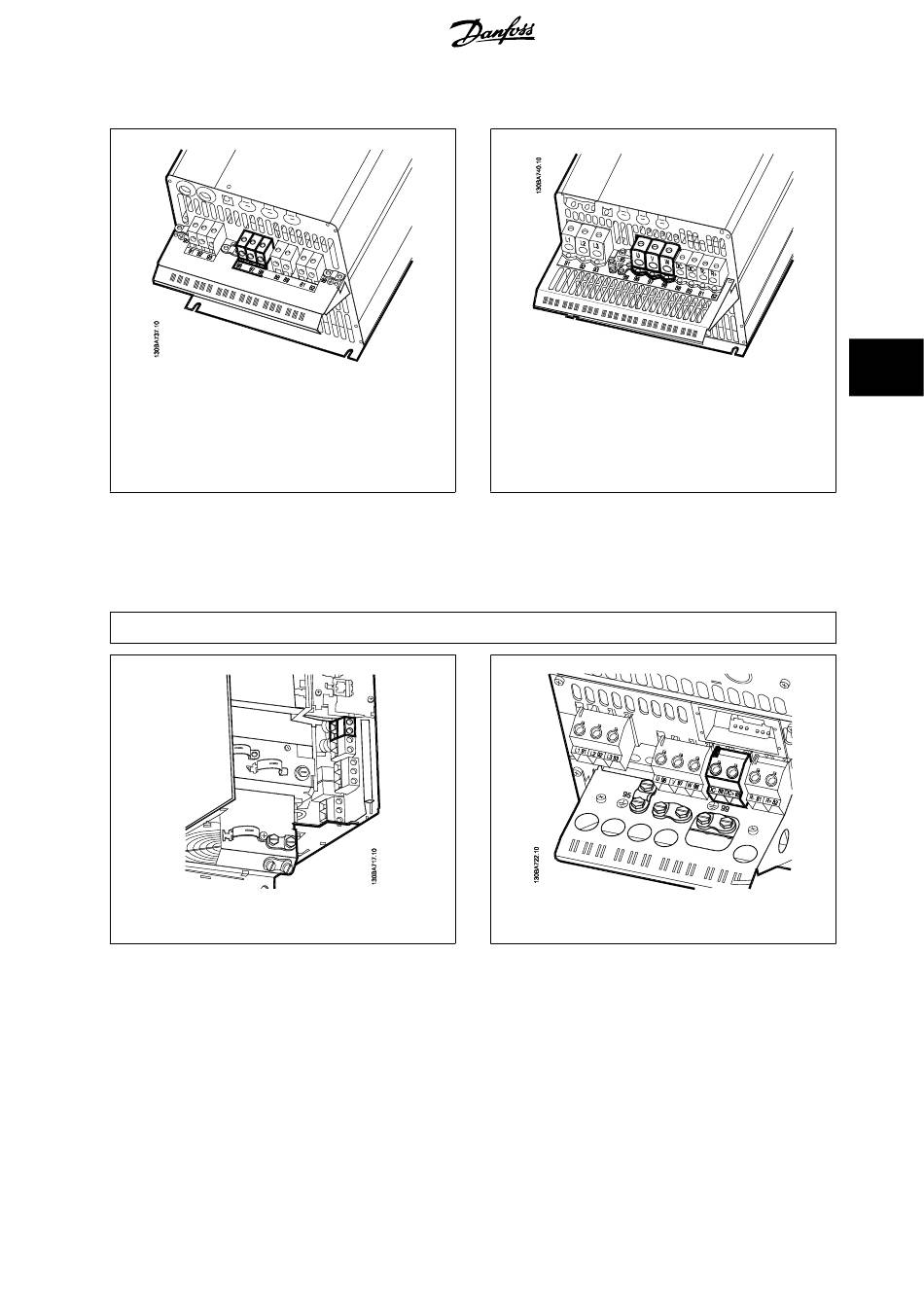

Abbildung 5.27: Terminieren Sie zuerst die Motorerde und
setzen Sie dann die U-, V- und W-Drähte des Motors in die
Klemme und ziehen Sie sie fest. Bitte stellen Sie sicher, dass
die äußere Isolierung des Motorkabels unter dem EMV-
Schirmbügel entfernt wird.
5.1.19 Zwischenkreiskopplung
Die Zwischenkreisklemme wird zur Sicherung der DC-Versorgung verwendet. Dabei wird der Zwischenkreis von einer externen Gleichstromquelle versorgt.
Nummern verwendete Klemmen: 88, 89
Abbildung 5.29: Zwischenkreiskopplungen Gehäuse B3.
®
MG.20.M5.03 - VLT
ist eine eingetragene Marke von Danfoss.
5 Elektrische Installation
Abbildung 5.28: Terminieren Sie zuerst die Motorerde und
setzen Sie dann die U-, V- und W-Drähte des Motors in die
Klemme und ziehen Sie sie fest. Bitte stellen Sie sicher, dass
die äußere Isolierung des Motorkabels unter dem EMV-
Schirmbügel entfernt wird.
Abbildung 5.30: Zwischenkreiskopplungen Gehäuse B4.
5
35
