2. Instalación
2.5. Conexión de red de CA
2
Nota:
Si desea obtener más información, consulte el apartado «Especificaciones».
Ilustración 2.11: Aislamiento de hilos del cable de
CA.
Ilustración 2.12: Área de conexión de CA.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
92
Compruebe los voltajes de red L-N y L-L.
Suelte el disyuntor principal y tome precauciones para evitar que se vuelva a conectar.
Abra la cubierta frontal.
Desatornille el tapón en el prensaestopas de CA y deslícelo sobre el cable.
Inserte el cable a través del prensaestopas de CA hasta el bloque de terminales.
Afloje los tornillos del bloque de terminales para que puedan introducirse los hilos. Aprie-
te los tornillos para fijar los hilos.
Los tres cables de la red eléctrica (L1, L2 y L3) y el cable neutro (N) son obligatorios y
deben conectarse al bloque de terminales de 4 polos de acuerdo con las marcas respec-
tivas.
El cable a tierra protector (PE) es obligatorio y debe conectarse directamente al terminal
PE del armazón. Introduzca el cable y apriete el tornillo para asegurarlo.
Todos los cables deben estar debidamente sujetos con el par de torsión correcto para
protegerlos contra tirones.
Fije el prensaestopas de CA al inversor.
Cierre la cubierta frontral del inversor y acuérdese de verificar que ambos tornillos fron-
tales se apliquen con el par de torsión correcto para obtener la conexión PE.

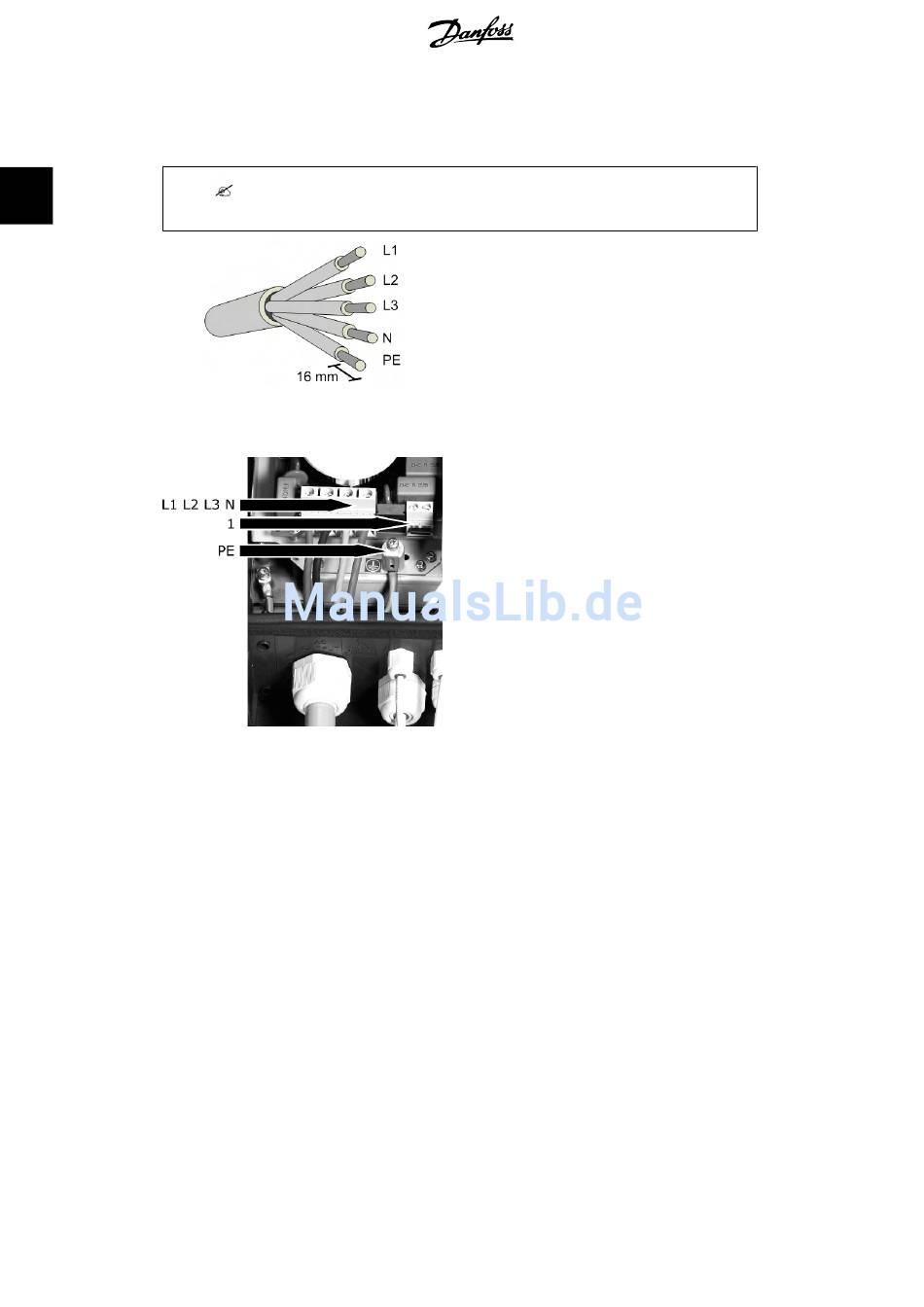

La ilustración muestra el aislamiento de los
cinco hilos del cable de CA. La longitud del hilo
PE debe ser mayor que la de los cables neu-
tros y de la red eléctrica.
