1. Introduction
1.1.3. Interrupteur CC et verrou de câble
1

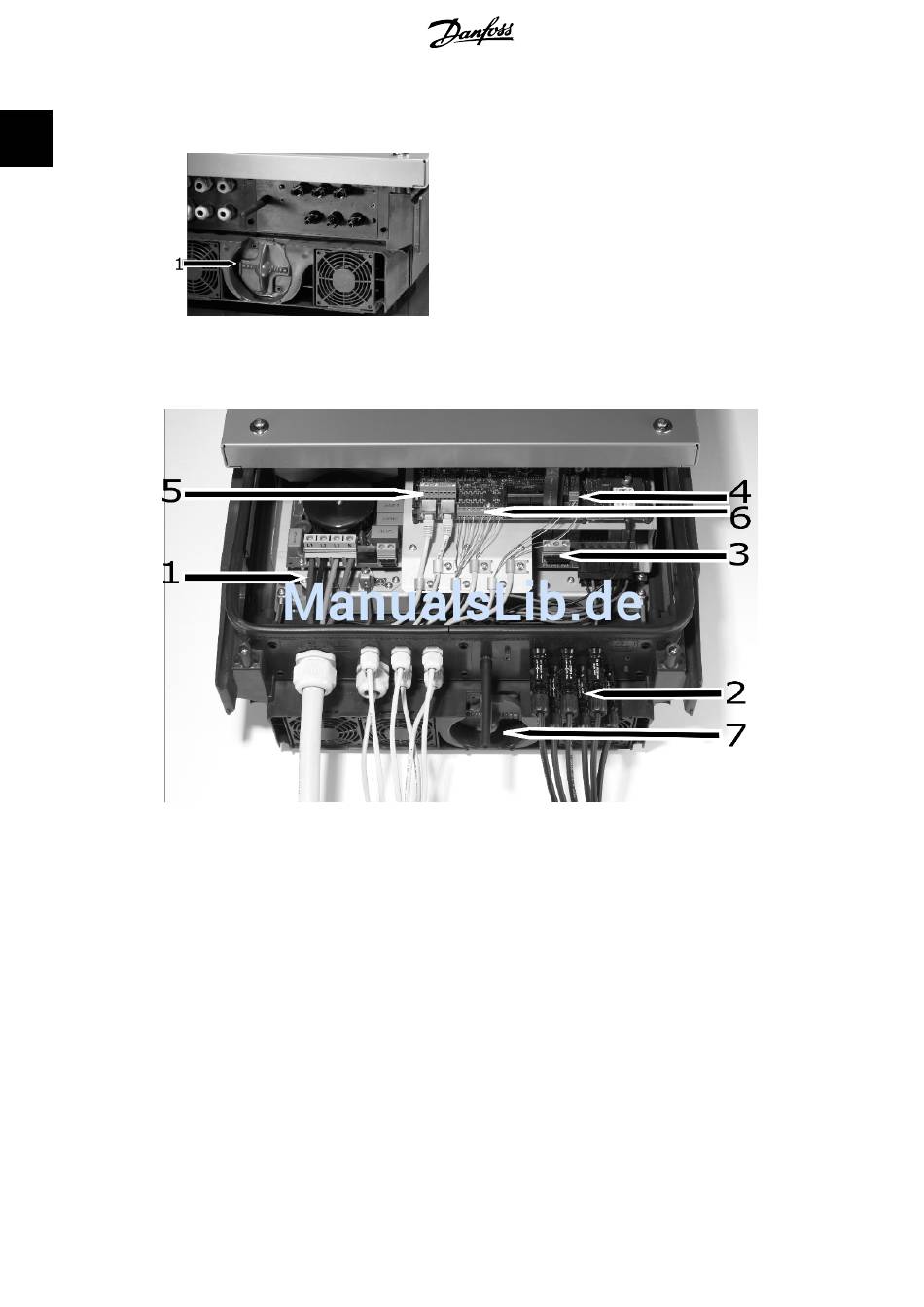

Illustration 1.2: Interrupteur CC TLX
1.1.4. Présentation de l'onduleur
Illustration 1.3: Présentation de l'onduleur TLX Danfoss
Partie sous tension
1.
2.
3.
4.
PELV (peuvent être touchés sans danger)
5.
6.
Autre
7.
58
Zone de raccordement CA
Zone de raccordement CC
Bornier de raccordement en parallèle
Sortie auxiliaire : deux relais exempts de potentiel
Entrée auxiliaire : RS485
Entrée auxiliaire : température, rayonnement, wattmètre
Interrupteur CC
L'onduleur a été équipé d'un interrupteur CC
(1) pour une déconnexion sûre du courant CC.
Pour éviter toute déconnexion accidentelle
des câbles CC, des verrous de câbles sont dis-
ponibles séparément,
SSH4 .
L00410309-03_2q
verrou de sécurité PV-
