Afin de garantir le respect de la classification IP du boîtier, il est essentiel de monter
correctement les presse-étoupes pour tous les câbles périphériques.
Utiliser des câbles blindés pour les entrées de capteur et la communication RS485,
afin de garantir la CEM. Des câbles non blindés peuvent être appliqués pour les
sorties d'alarme.
Le type de câble pris en charge pour les enregistreurs de données Danfoss est un
cordon de raccordement (paires torsadées blindées). Le câble doit être au moins de
qualité Cat 5e FTP et le blindage se termine dans ce cas via la fiche RJ45 métal-
lique.
Les autres câbles auxiliaires doivent passer dans les serre-câbles CEM désignés afin
d'établir la fixation mécanique et en cas de terminaison de câble blindé dans le dis-
positif de blindage.
Paramètre
Contact libre potentiel
Valeur nominale résistive
Courant de travail maximal
Puissance maximale de commu-
tation
Tension maximale de commu-
tation
Courant maximal de commuta-
tion
Épaisseur maximum du fil
Catégorie de surtension
En option
Modem
Tableau 4.9: Spécifications de l'entrée auxiliaire

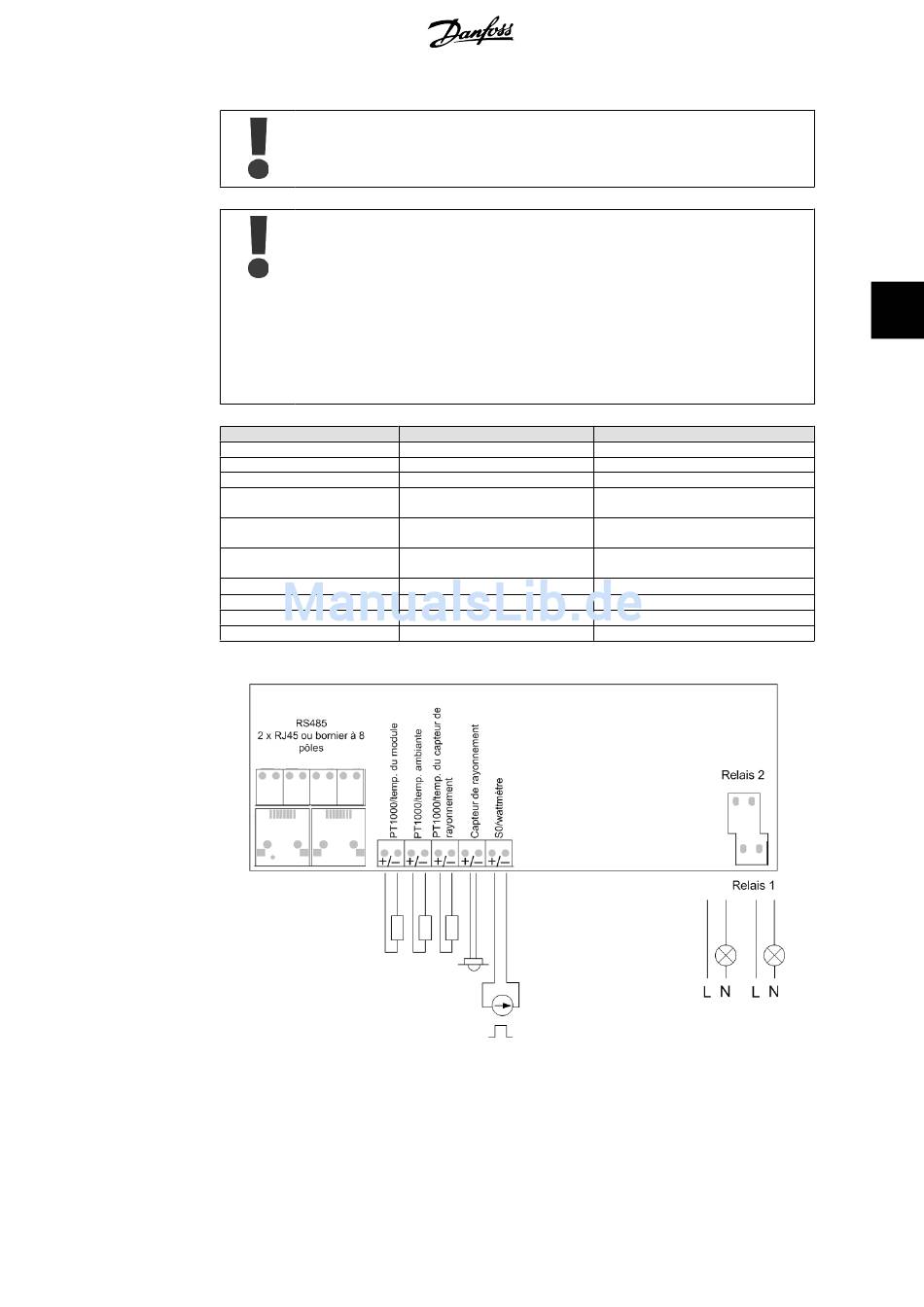

Illustration 4.6: Carte de communication
Condition
Sorties relais
L00410309-03_2q
4. Données techniques
Spécification
x 2
250 V CA, 8 A ou 24 V CC, 8 A
10 A
2 000 VA, 192 W
400 V CA, 250 V CC
10 A
2,5 mm 2
Classe III
GSM
